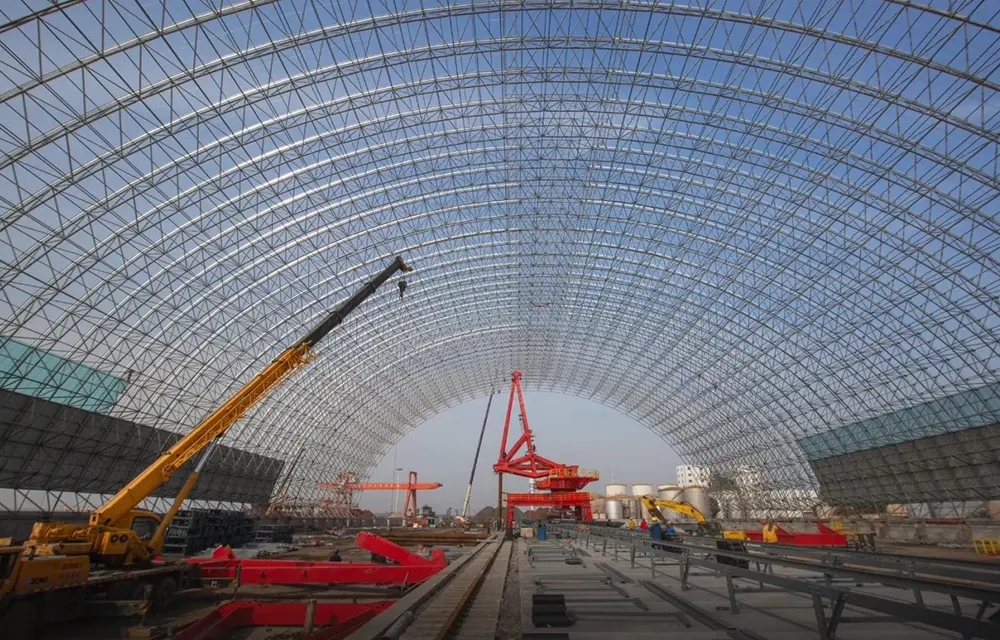

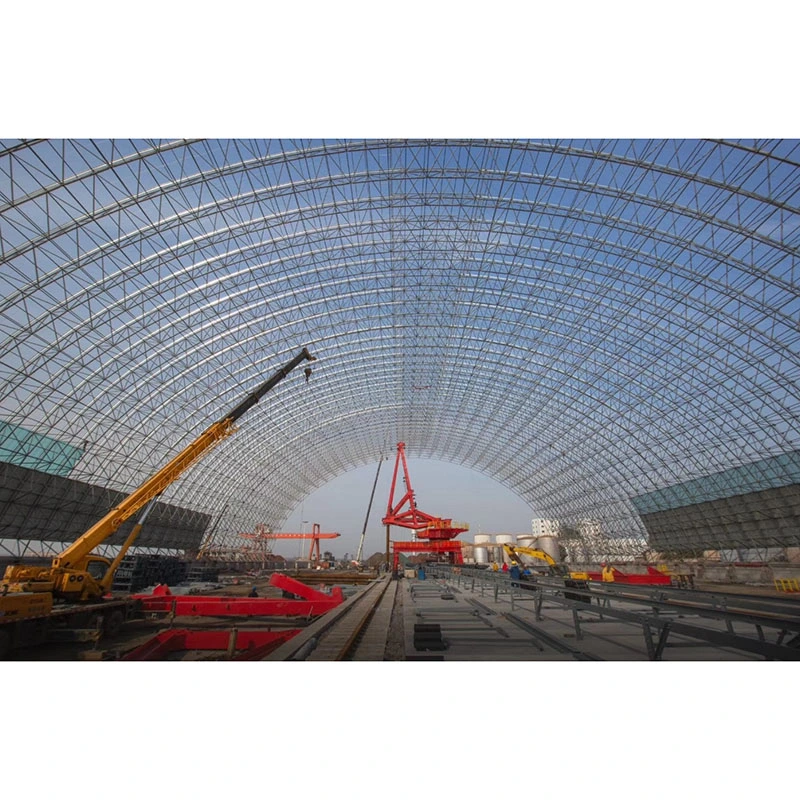

Konstrukcja skorupy stalowej o dużej rozpiętości

W przeciwieństwie do konwencjonalnych ram o płaskiej przestrzeni lub sztywnych ram portalowych, stalowa konstrukcja kratowa o dużej rozpiętości wykorzystuje zakrzywiony system nośny z przestrzenną siatką. Podczas gdy konstrukcje płaskie opierają się głównie na działaniu zginającym, system ten osiąga nośność dzięki połączeniu ciągu skorupowo-łukowego i osiowego działania elementów przestrzennych.

System ten nie jest jedynie zespołem pojedynczych elementów, ale kompletnym, zintegrowanym rozwiązaniem obejmującym węzły konstrukcyjne, łożyska ślizgowe, elementy fundamentowe odporne na nacisk, przegrody dachowe oraz ochronę odgromową/korozyjną. Został specjalnie zaprojektowany, aby sprostać wyzwaniom konstrukcyjnym związanym z dachami bezkolumnowymi o rozpiętości przekraczającej 60 metrów, złożonymi zakrzywionymi geometriami oraz miejscami narażonymi na duże obciążenia wiatrem i śniegiem. Równoważąc estetykę architektoniczną z długotrwałym bezpieczeństwem operacyjnym, stał się głównym wyborem do pokrycia dachów obiektów przemysłowych o bardzo dużej rozpiętości i obiektów użyteczności publicznej.

Kryteria selekcji i wyróżnienia

1.1 Definicja branży

Konstrukcja stalowej skorupy kratowej o dużej rozpiętości — często nazywana po prostu „powłoką stalowej kraty” — jest rodzajem zakrzywionej, wysoce statycznie nieokreślonej przestrzennej siatki. Jest to zasadniczo płaska rama przestrzenna, która została wygięta w łuk, tworząc ciągłą zakrzywioną powierzchnię, obejmującą sferyczną, elipsoidalną, cylindryczną i hiperboliczną geometrię paraboloidalną. Cechą charakterystyczną jest generowanie naporu łuku poziomego na zewnątrz, co wymaga podpór, belek pierścieniowych lub fundamentów odpornych na napór, aby przeciwdziałać siłom wewnętrznym. Natomiast ramy o płaskiej przestrzeni przenoszą obciążenia głównie w kierunku pionowym i nie wytwarzają poziomego ciągu łukowego; podstawowe zasady mechaniczne rządzące tymi dwoma systemami są całkowicie różne.

1.2 Wizualna charakterystyka zachowania konstrukcji

- Obciążenie elementu: głównie rozciąganie i ściskanie osiowe; brak lokalnych naprężeń zginających zapewnia równomierny rozkład naprężeń.

- Przenoszenie obciążenia: Pionowe obciążenia dachu rozkładają się wzdłuż stycznego kierunku zakrzywionej powierzchni na siły osiowe wewnątrz powłoki; ścieżka obciążenia jest krótka, co powoduje minimalne straty energii.

- Przydatność operacyjna: wysoce statycznie niewyznaczalna struktura redundantna; miejscowe uszkodzenie elementu nie powoduje globalnego zawalenia się, zapewniając doskonałą odporność na nagły wiatr, śnieg i zdarzenia sejsmiczne.

1.3 Klasyfikacja według konfiguracji rozpiętości i węzła 3D

- Jednowarstwowa stalowa skorupa kratowa: jednowarstwowy układ elementów o bardzo niskim ciężarze własnym; nadaje się do małych i średnich rozpiętości (15–60 m) przeszklonych kopuł i małych pawilonów krajobrazowych; ma zastosowanie tylko w regionach o niskim obciążeniu wiatrem i śniegiem; wykorzystuje głównie węzły piast ze staliwa.

- Dwuwarstwowa skorupa kratowa skręcana na śruby: dwuwarstwowa konfiguracja siatki obejmująca górne i dolne pasy oraz łączące elementy środnika; zapewnia wysoką sztywność; nadaje się do standardowych magazynów węgla o dużej rozpiętości (30–100 m) i cylindrycznych zbiorników magazynowych; preferowany wybór w przypadku lokalizacji w głębi lądu o standardowych warunkach wiatru i śniegu.

- Dwuwarstwowa skorupa kratowa ze spawaną kulą: charakteryzuje się spawaniem z pełną penetracją w węzłach kulistych, zapewniając wyjątkową odporność na odkształcenia; nadaje się do obiektów magazynowych o bardzo dużych rozpiętościach (60–200 m) i obiektów magazynowych o dużym obciążeniu w regionach przybrzeżnych narażonych na silne wiatry i obfite opady śniegu.

Kryteria doboru materiału podstawowego: Stal Q235B jest wybierana dla rozpiętości ≤60m i obciążeń dachu ≤0,9 kN/m²; Stal Q355B jest stosowana do budowy przęseł > 60 m, magazynów węgla o dużym obciążeniu i regionów przybrzeżnych.

Kompleksowe elementy systemu stalowych konstrukcji szkieletowych o dużej rozpiętości

2.1 Jednostki strukturalne sieci podstawowej

Zawiera wycinane na zamówienie elementy z okrągłych profili zamkniętych (CHS) i trzy typy wyspecjalizowanych węzłów; wszystkie elementy są przycinane na określone długości w oparciu o krzywiznę powierzchni, a nie przy użyciu standardowych długości. Materiały bazowe obejmują rury stalowe bez szwu i rury stalowe spawane wysoką częstotliwością, o specyfikacjach od φ60×3,5 do φ219×10. Zróżnicowane scenariusze zastosowań dla typów węzłów:

- Przykręcane, puste w środku kule: cylindryczne panewki o małej krzywiźnie i dwuwarstwowe konwencjonalne panewki siatkowe; montowane na miejscu za pomocą śrub, bez konieczności spawania na miejscu.

- Spawane kule puste: konstrukcje o dużej rozpiętości, pod dużym obciążeniem i grubowarstwowe; posiadają wewnętrzne pierścieniowe żebra usztywniające, odporne na miejscowe odkształcenia spowodowane zgniataniem.

- Węzły piasty ze staliwa: Specjalnie do jednowarstwowych zakrzywionych kopuł; wykorzystują połączenia wtykowe i oferują najwyższy poziom standaryzacji komponentów.

Powiązane elementy złączne: Przykręcane systemy kulowe wykorzystują standardowe śruby o wysokiej wytrzymałości klasy 10.9, łby stożkowe, płytki uszczelniające i tuleje; spawanym systemom kulowym brakuje standardowych elementów złącznych, opierając się wyłącznie na spoinach czołowych z pełną penetracją i ściętymi krawędziami.

2.2 Zróżnicowane systemy wsparcia

Nacisk w łuku poziomym skorupy siatkowej jest 3–5 razy większy niż w przypadku ramy przestrzennej; nieprawidłowy dobór podpór może bezpośrednio doprowadzić do zawalenia się dachu. Cztery rodzaje podpór i scenariusze ich zastosowania:

- Stałe wsporniki zawiasowe: Umieszczone w narożach budynku; powstrzymują pionowe i dwukierunkowe przemieszczenia poziome, wytrzymują ponad 60% ciągu łuku skorupy i pozwalają na niewielki obrót w celu złagodzenia naprężeń.

- Jednokierunkowe wsporniki przesuwne: Przesuwane w kierunku obwodowym lub promieniowym; specjalnie zaprojektowany, aby uwolnić ciąg termiczny powodowany sezonowymi różnicami temperatur, zapobiegając pękaniu w wyniku rozszerzalności i kurczenia się cieplną.

- Rozciągliwe wsporniki przegubowe: stosowane w przybrzeżnych lub otwartych, odsłoniętych miejscach; są odporne na ujemne siły ssania wiatru i zapobiegają podnoszeniu lub rozrywaniu siatkowej powłoki przez wiatr.

- Podpory elastyczne: stosowane w miejscach o nierównym osiadaniu fundamentów lub w przypadku nieregularnych, podwójnie zakrzywionych skorup siatkowych; dostosować się do odkształcenia fundamentu, aby dostosować rozkład obciążenia.

Akcesoria do podpór: płyty podstawy o grubości 18–30 mm, boczne żebra usztywniające o średnicy 12–20 mm, osadzone śruby kotwiące Q355B i podkładki poziomujące/antypoślizgowe.

2.3 Środki wspierające konstrukcję nośną i odporność na opór

Standardowe izolowane oczepy pali nie są w stanie przeciwdziałać naciskowi na zewnątrz generowanemu przez powłokę siatkową; dlatego wymagane jest ukierunkowane wzmocnienie. W fundamentach stosuje się izolowane oczepy pali żelbetowych C30–C35, fundamenty pasowe lub oczepy pali. Belki podwalinowe zapobiegające podnoszeniu i betonowe filary z przeciwwagą są instalowane na zewnątrz fundamentów, aby zapobiec przemieszczeniu na zewnątrz. Tolerancję płaskości osadzonych stalowych płyt łożyskowych ustalono na ≤2 mm, aby zapewnić płynne przesuwanie się łożysk.

2.4 Środki wspierające pokrycie dachu i stabilność boczną

System zadaszeń dachowych obejmuje trzy typy: panele aluminiowo-magnezowo-manganowe na rąbek stojący do zakrzywionych skorup beczek, hartowane szkło izolacyjne do kopuł doświetlających światłem dziennym oraz profilowane blachy stalowe powlekane organicznie do zamkniętych szop. Drugorzędne elementy konstrukcyjne składają się w całości z ocynkowanych ogniowo płatwi o przekroju C i Z, uzupełnionych ściągami dachowymi i rozpórkami okapowymi. Stabilność boczną zapewnia zewnętrzna żelbetowa belka pierścieniowa, która przejmuje całkowity nacisk łuku, wraz z dodatkowym stalowym stężeniem na końcach szczytów i pomiędzy słupami, aby zapobiec bocznemu przemieszczeniu na końcach.

2.5 Zintegrowane systemy antykorozyjne, ognioodporne i odgromowe

- Zabezpieczenie antykorozyjne: Grubość powłoki cynkowanej ogniowo ≥85μm dla standardowych obiektów śródlądowych i ≥120μm dla obiektów przybrzeżnych narażonych na działanie mgły solnej; Naprawa na miejscu uszkodzonego cynkowania obejmuje obróbkę strumieniowo-ścierną Sa2,5, a następnie nałożenie trójwarstwowego systemu powłok epoksydowych bogatych w cynk.

- Odporność ogniowa: Obiekty użyteczności publicznej są pokrywane cienkowarstwowymi pęczniejącymi powłokami ognioodpornymi (o odporności ogniowej 0,5–2,0 godz.); zamknięte przemysłowe wiaty węglowe nie wymagają standardowych powłok ognioodpornych.

- Ochrona odgromowa: Elementy pasów górnych służą jako naturalna siatka odgromowa, połączona z głównymi prętami zbrojeniowymi fundamentu za pomocą nośnych śrub kotwiących, tworząc kompletny obwód uziemiający; nie są wymagane żadne dodatkowe listwy odgromowe.

Gotowe do wdrożenia rozwiązania

1. Dwuwarstwowa skorupa siatkowa skręcana na śruby:

Stalowe elementy rurowe + przykręcane kulki + jednokierunkowe przesuwne wsporniki przegubowe + listwy fundamentowe odporne na nacisk + okładzina stalowa malowana kolorowo; idealny do zamkniętych szop na węgiel i silosów na kruszywo; najniższy koszt i najkrótszy czas budowy.

2. Dwuwarstwowa kula siatkowa ze spawaną kulą:

Grubościenne rury spawane + usztywnione spawane kule puste + stałe podpory odporne na rozciąganie + fundamenty oczepów palowych + pokrycia aluminiowo-magnezowo-manganowe; nadaje się do kopuł o dużej rozpiętości na stadionach i terminalach lotniskowych; zapewnia najwyższą redundancję w stosunku do obciążeń wiatrem i śniegiem.

3. Jednowarstwowa stalowa skorupa siatkowa z piastą:

Znormalizowane zakrzywione rury okrągłe + węzły piasty ze staliwa + lekkie podpory na zawiasach + szklane świetliki dachowe; nadaje się do atrium krajobrazowego i małych sal wystawowych; zapewnia doskonały wygląd estetyczny.

Kluczowe zalety praktyczne

1. Efektywność strukturalna i opłacalność:

W przypadku rozpiętości 100 m zużycie stali jest o 18–25% niższe niż w przypadku dwuwarstwowych ram płaskich; efekt łuku skorupy w naturalny sposób rozkłada obciążenia, eliminując potrzebę przyszłego wzmacniania konstrukcji.

2. Wszechstronna zakrzywiona geometria:

Możliwość formowania kulistych lub złożonych podwójnie zakrzywionych kształtów dachów; przekracza ekonomiczną granicę rozpiętości sztywnych ram portalowych wynoszącą 36 m i spełnia wymogi homologacyjne dla unikalnych form architektonicznych.

3. Naturalny drenaż i zmniejszone ryzyko wycieków:

Zakrzywiona geometria zapewnia naturalne nachylenie dla drenażu, eliminując potrzebę stosowania dodatkowych warstw wypełniających w celu utworzenia nachylenia i zmniejszając ryzyko konserwacji związane z nieszczelnością dachu i gromadzeniem się wody.

4. Wysoka stabilność w ekstremalnych warunkach:

Jako konstrukcja wysoce statycznie nieokreślona, ​​przewyższa wszystkie płaskie konstrukcje stalowe pod względem odporności na wiatry w skali Beauforta 12, zamiecie śnieżne i regionalną aktywność sejsmiczną.

5. Konstrukcja modułowa zmniejsza ryzyko na dużych wysokościach:

Obsługuje zintegrowany zespół naziemny, po którym następuje podnoszenie hydrauliczne; ogranicza pracę na dużych wysokościach o 70%, zmniejszając w ten sposób liczbę wypadków związanych z bezpieczeństwem na budowie.

6. Niskie koszty eksploatacji i utrzymania w całym cyklu życia:

Jednolite okrągłe kształtowniki puste ułatwiają usuwanie rdzy i kontrolę; zakrzywiony dach umożliwia naturalne zsuwanie się wody deszczowej i kurzu, zmniejszając częstotliwość czyszczenia o połowę.

Analiza porównawcza z konkurencyjnymi produktami

5.1 Różnice w zachowaniu strukturalnym

Sztywne ramy portalowe ulegają jedynie zginaniu płaskiemu i jednokierunkowemu; koszty gwałtownie rosną, gdy rozpiętości przekraczają 36 m i nie mogą tworzyć zakrzywionych kształtów. Ramy o płaskiej przestrzeni opierają się wyłącznie na rozciąganiu i ściskaniu przestrzennym bez poziomego ciągu łukowego; dostosowanie ich do zakrzywionych powierzchni wymaga wielu niestandardowych komponentów, co zwiększa koszty o ponad 40%. Konstrukcje stalowe o dużej rozpiętości wykorzystują dwukierunkowe działanie łuków przestrzennych, dzięki czemu naturalnie nadają się do zakrzywionych powierzchni i oferują znaczne korzyści kosztowe w przypadku bardzo dużych rozpiętości.

5.2 Różnice w budowie i obudowie

Ramy przestrzenne zazwyczaj wymagają montażu element po kawałku na wysokości, co ogranicza elastyczność miejsca; stalowe osłony kratowe umożliwiają wybór czterech metod konstrukcji, w tym technik przesuwania obrotowego odpowiednich dla zamkniętych przestrzeni. Jeśli chodzi o obudowę, krzywizna stalowej kraty idealnie dopasowuje się do paneli aluminiowo-magnezowo-manganowych i zakrzywionego szkła, eliminując naprężenia skręcające na panelach dachowych i zmniejszając ryzyko pęknięć w przyszłości.

5.3 Różnice w obróbce antykorozyjnej

Elementy konstrukcyjne składają się w całości z okrągłych rur bezszwowych, co eliminuje „martwe strefy” zatrzymujące brud, występujące w przypadku kątowników lub ceowników stalowych; zapewnia to pełne pokrycie podczas cynkowania ogniowego i powlekania, wydłużając żywotność antykorozyjną w środowiskach przybrzeżnych o 8–12 lat w porównaniu z planarnymi ramami przestrzennymi. Standaryzowany przepływ pracy według kategorii

6.1 Główny proces przetwarzania dla dwuwarstwowych ram przestrzennych ze skręcanymi kulami

1. Precyzyjna obróbka kulkowa skręcana: Okrągły półfabrykat do kucia stali → Wykańczanie tokarskie powierzchni kulistej → Wielostanowiskowe wiercenie i gwintowanie pod określonymi kątami/krzywiznami → Kontrola magnetyczno-proszkowa (MPI) pod kątem pęknięć wewnętrznych → Cynkowanie ogniowe.

2. Precyzyjna obróbka elementów: cięcie CNC rur stalowych na długość → Obróbka głowic stożkowych → Spawanie obwodowe CO2 z pełną penetracją na obu końcach → Badania ultradźwiękowe (UT, klasa II) na 20% krytycznych elementów → Śrutowanie (Sa 2,5) w celu usunięcia rdzy → Cynkowanie ogniowe.

3. Obróbka akcesoriów: hartowanie, odpuszczanie i kontrola śrub klasy 10.9; jednoczesne cynkowanie tulei i śrub ustalających w celu zapewnienia tolerancji pasowania gwintu.

4. Wstępny montaż fabryczny: Montaż zakrzywionego szablonu montażowego w skali 1:1 → Próbny montaż zespołów wachlarzowych → Weryfikacja wzniesienia sferycznego i głębokości włożenia śrub → Regulacja elementów niestandardowych.

5. Opakowanie strefowe: Uszczelnienie podzielone na kategorie w oparciu o numerację obwodową i promieniową → Oznaczenie kolejności montażu na miejscu.

6. Montaż na miejscu: Wyrównanie podpór → Montaż kraty pasa dolnego → Montaż środników i zamknięcia pasa górnego → Ostateczne dokręcenie śrub o wysokiej wytrzymałości → Zaprawka cynkowa i powłoka ognioodporna.

6.2 Specjalistyczny przebieg pracy dla dwuwarstwowych ram przestrzennych ze spawanymi kulami

Tłoczenie półkul blachy stalowej → Fazowanie → Montaż wewnętrznych pierścieniowych żeber usztywniających → Spawanie łukiem krytym (SAW) w celu zamknięcia kuli → Kontrola spoin 100% UT (klasa II) → Szlifowanie i cynkowanie kul; spawanie ukośne z pełną penetracją elementów do kul na miejscu, z kontrolą i odbiorem każdej spoiny.

6.3 Specjalistyczny tok pracy dla jednowarstwowych ramek przestrzennych węzła centralnego

Precyzyjne odlewanie węzłów ze staliwa → Obróbka wielokierunkowych szczelin przyłączeniowych → Frezowanie zakrzywionych końców rur → Próbny montaż w jednostce fabrycznej → Cynkowanie całościowe; montaż na miejscu poprzez włożenie i zablokowanie śrubą — nie są wymagane żadne prace gorące ani spawanie na miejscu.

6.4 Standaryzowany przepływ pracy dla podpór

Cięcie CNC płyt podstawowych i usztywniających → Ukosowanie, montaż i spawanie → Precyzyjne frezowanie powierzchni ślizgowych → Kontrola spoin → Cynkowanie śrub kotwiących i pakowanie kompletnych zestawów.

Kompleksowe parametry wydajności w języku angielskim

7.1 Parametry geometryczne prętów i połączeń

Typowa specyfikacja rur stalowych: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Konwencjonalny rozstaw siatki: 1,5 m ~ 3,5 m dla kulistych i cylindrycznych powłok kratowych

Tolerancja obróbki pręta: odchylenie długości całkowitej ±1,0 mm, liniowość ≤ L/1000

Przykręcany węzeł kulisty: średnica φ120~φ400mm, grubość ścianki 12~20mm, tolerancja kąta otworu na śrubę ±15′

Spawany pusty węzeł kulisty: średnica φ200 ~ φ500 mm, grubość ścianki 14 ~ 22 mm z wewnętrznym pierścieniem usztywniającym

Płyta podstawy nośnej: grubość 18 ~ 30 mm, płyta usztywniająca 12 ~ 20 mm, materiał śruby kotwowej Q355B

7.2 Tabela właściwości mechanicznych materiału

7.3 Parametry rozpiętości i nośności

Ekonomiczna rozpiętość jednowarstwowej powłoki kratowej: 15 m ~ 60 m

Dwuwarstwowa, skręcana na śruby sferyczna skorupa kratowa, ekonomiczna rozpiętość: 30m ~ 100m

Maksymalna rozpiętość dwuwarstwowej spawanej siatki sferycznej: 60 m ~ 200 m

Wskaźnik obciążenia dachu: obciążenie własne 0,35 ~ 0,90 kN/㎡, obciążenie użytkowe 0,5 ~ 1,2 kN/㎡; zamknięta szopa na węgiel, obciążenie użytkowe do 2,5 kN/㎡

Kontrola odkształcenia temperatury: Bardzo długie cylindryczne skorupy muszą przyjmować jednokierunkowe podpory ślizgowe, aby zwolnić nacisk łuku temperaturowego

7.4 Standardy kontroli spoin

Skręcona spoina obwodowa rury sferycznej: spoina stopnia 2, kontrola ultradźwiękowa 20% UT dla kluczowych elementów, 100% kontrola dla kluczowych projektów krajowych

Spawana sferyczna spoina doczołowa: spoina klasy 2 z pełną penetracją, 100% kontrola UT dla powłok kratowych o dużym obciążeniu

7.5 Indeks techniczny antykorozyjny i ognioodporny

Fabryczne cynkowanie ogniowe: ≥85μm dla obszarów śródlądowych, ≥120μm dla przybrzeżnych obszarów mgły solnej

Standard naprawy na miejscu: piaskowanie Sa2.5, całkowita grubość suchej powłoki ≥120μm dla trójwarstwowego systemu malarskiego

Czas odporności ogniowej: 0,5h/1,0h/1,5h/2,0h dla cienkowarstwowej powłoki ognioodpornej budynków użyteczności publicznej

7.6 Precyzyjna kontrola instalacji na miejscu

Odchylenie wieńca i osi podpory ≤±5mm, odchylenie wysokości podpory ≤±3mm

Odchylenie wysokości sąsiednich podpór ≤2mm, całkowite odchylenie wzniesienia powłoki ≤1/1000 wysokości projektowej

7.7 Odniesienie do zużycia stali w projekcie (obszar projekcji)

Jednowarstwowa kopuła do oświetlenia dziennego: 10 ~ 20 kg/㎡

Dwuwarstwowa, cylindryczna skorupa w konwencjonalnym miejscu: 20 ~ 33 kg/㎡

Dwuwarstwowa zamknięta skorupa kratowa szopy na węgiel: 33 ~ 55 kg/㎡

Metody instalacji na miejscu dostosowane do warunków projektu

Schematy instalacji stalowych konstrukcji kratowych o dużej rozpiętości są wybierane w oparciu o warunki panujące na miejscu, aby sprostać wyzwaniom, takim jak ograniczona przestrzeń i ograniczenia dostępu do dźwigów:

1. Montaż masowy na dużych wysokościach: odpowiedni do rozproszonych miejsc o małej rozpiętości, nie wymaga dużego sprzętu dźwigowego

2. Montaż bloku: Podziel skorupę na bloki w kształcie wachlarza, złóż na ziemi i podnieś osobno

3. Ogólne podnoszenie hydrauliczne: Preferowane w przypadku obiektów zamkniętych o dużej rozpiętości, minimalizuje ryzyko związane z operacją na dużych wysokościach

4. Instalacja z przesuwaniem obrotowym: Nadaje się do wąskich miejsc przybrzeżnych z ograniczonym promieniem skrętu dźwigu

Często zadawane pytania

P1 Jak szybko dokonać wyboru pomiędzy jednowarstwowymi i dwuwarstwowymi konstrukcjami stalowymi o dużej rozpiętości?

W przypadku przęseł ≤60 m na obszarach nieprzybrzeżnych, gdzie nie gromadzi się śnieg i które wymagają dużego naturalnego oświetlenia, preferowana jest jednowarstwowa powłoka kratowa z piastą i węzłem (koszt niższy o 30%). W przypadku rozpiętości > 60 m lub w scenariuszach przybrzeżnych, z dużymi opadami śniegu lub dużym obciążeniem (składowanie materiału), dwuwarstwowa powłoka kratowa jest obowiązkowa, aby zapobiec lokalnej niestabilności wyboczeniowej związanej z konstrukcjami jednowarstwowymi.

Pytanie 2 Czy w przypadku powłok kratowych można pominąć podpory przesuwne?

Nie. W przypadku płaszczy beczek o długości przekraczającej 45 m lub kopuł o średnicy przekraczającej 50 m, odkształcenie termiczne generuje wewnętrzne siły ciągu znacznie przekraczające nośność stali; pominięcie podpór przesuwnych spowodowałoby bezpośrednio zgięcie lub pęknięcie elementu.

P3 Czy po cynkowaniu ogniowym można wykonać wtórne cięcie lub wiercenie na miejscu?

Wtórne cięcie lub wiercenie jest zabronione. Wszystkie rozmieszczenia otworów i długości prętów są prefabrykowane w fabryce, a na miejscu wykonywany jest wyłącznie montaż śrubowy; cięcie uszkadza powłokę ocynkowaną, której nie można w pełni naprawić, co znacznie zmniejsza odporność na korozję konstrukcji.

P4 Jaka jest różnica w długoterminowych kosztach eksploatacji i konserwacji pomiędzy powłokami z krat stalowych a ramami przestrzennymi?

Przy tej samej rozpiętości zakrzywiona powierzchnia skorupy kratowej zapewnia doskonałe właściwości samooczyszczania, zmniejszając roczne koszty czyszczenia dachu o 45%. Dodatkowo elementy obciążone osiowo nie ulegają zginaniu wywołanemu zmęczeniem, co eliminuje potrzebę wzmacniania konstrukcji w ciągu 30 lat; w związku z tym wydajność obsługi i konserwacji jest znacznie lepsza niż w przypadku ram o płaskiej przestrzeni.

Zalety usług HAISHENG

1. Wybór i projektowanie konstrukcyjne z góry: Usługi przedsprzedażne obejmują dostarczenie bezpłatnych, specjalistycznych rysunków dotyczących rozmieszczenia łożysk i wzmocnienia belek wieńcowych – w oparciu o lokalne parametry wiatru/śniegu, intensywność sejsmiczną i warunki geologiczne – aby zapobiec błędom projektowym dotyczącym nośności bocznej fundamentu.

2. Kompleksowa dokumentacja dwujęzyczna: Dostarczenie pełnej dokumentacji w języku angielskim i chińskim – w tym raportów materiałowych, raportów z badań ultradźwiękowych (UT) spoin, certyfikatów cynkowania i obliczeń konstrukcyjnych instalacji – w celu bezpośredniego spełnienia wymagań zagranicznych organów nadzoru i odprawy celnej.

3. Opakowanie ochronne do transportu transgranicznego: Węzły kuliste pakowane są pojedynczo w folię bąbelkową; smukłe elementy są zebrane na stalowych stojakach z ochronnymi narożnikami; a wszystkie produkty są wyposażone w szczelne opakowania odporne na mgłę solną, odpowiednie do transportu morskiego.

4. Całodobowe, dwujęzyczne, zdalne wskazówki techniczne: Wsparcie wideo w czasie rzeczywistym obejmujące poziomowanie łożysk ślizgowych, etapowe dokręcanie śrub i łączenie wieńców.

5. Kompleksowy zakres gwarancji: 5-letnia gwarancja konstrukcyjna na główne elementy; gwarancje antykorozyjne na powłokę cynkowaną ogniowo (15 lat dla obszarów śródlądowych, 8 lat dla obszarów nadmorskich); i dożywotnia dostępność części zamiennych do węzłów łączących.
