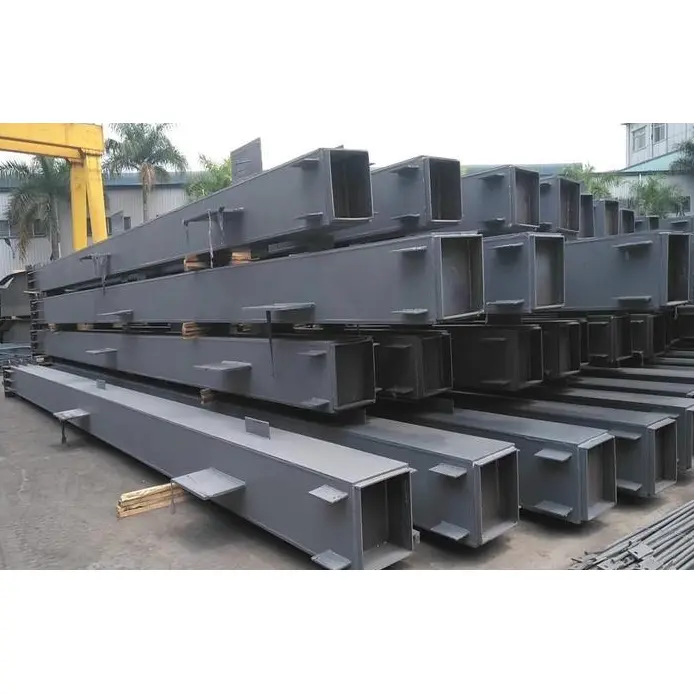

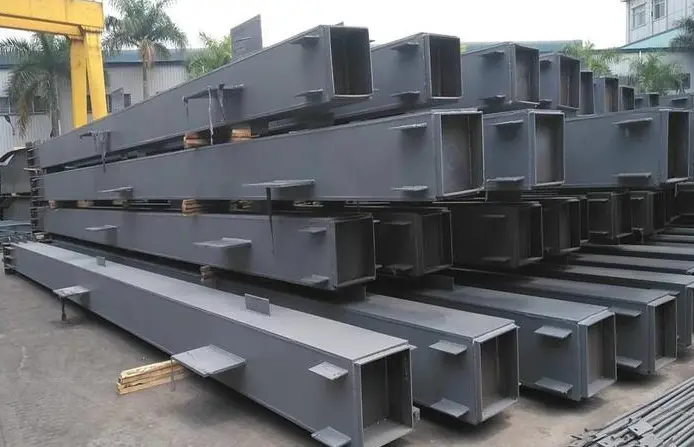

Kwadratowa pusta kolumna ze stali konstrukcyjnej

Kwadratowa kolumna ze stali konstrukcyjnej jest rodzajem słupa nośnego o przekroju zamkniętym w kształcie skrzynki. Stanowi najbardziej opłacalny podstawowy element wspornika pionowego dla projektów konstrukcji stalowych o małej i średniej skali. W przeciwieństwie do właściwości konstrukcyjnych belek dwuteowych, które zazwyczaj wykazują kierunkowe właściwości nośne, ta kwadratowa stalowa kolumna ma zamknięty, spawany przekrój poprzeczny. Konstrukcja ta zapewnia zrównoważoną nośność w obu kierunkach, oferując jednocześnie czystą, kwadratową estetykę i mniejszą wagę własną.

Podstawy produktu i pełna konfiguracja

1. Zasady kształtowania

- Wybór materiału podstawowego: Starannie wybieramy popularne, wysokiej jakości blachy ze stali konstrukcyjnej - w szczególności gatunki Q235B i Q355B - dostępne na rynku. Surowce te charakteryzują się niskim poziomem zanieczyszczeń; ich wytrzymałość i wytrzymałość konstrukcyjna są w pełni zgodne z krajowymi normami budowlanymi, eliminując w ten sposób potencjalne przyszłe zagrożenia, takie jak pękanie lub korozja, już u źródła.

- Przebieg przetwarzania: Kwadratowa pusta kolumna ze stali konstrukcyjnej jest wytwarzana przy użyciu płaskich płyt stalowych jako surowca. Płyty te są gięte i łączone w celu utworzenia zamkniętego profilu z rury kwadratowej (o przekroju skrzynkowym). Kolumny poddawane są rygorystycznemu procesowi wykończenia obejmującemu precyzyjne cięcie, mechaniczne prostowanie, spawanie płyty podstawy, wiercenie otworów połączeniowych, usuwanie rdzy i zabezpieczenie antykorozyjne powierzchni.

- Atrybuty strukturalne: Zamknięta konstrukcja o przekroju skrzynkowym jest zwarta i ogólnie jednolita. Wał kolumny pozostaje idealnie prosty z zerowym odchyleniem od zgięcia, a rozkład naprężeń wewnętrznych jest równomierny, dzięki czemu może stabilnie wytrzymywać zarówno pionowe obciążenia ściskające, jak i boczne siły skręcające.

2. Kompletny pakiet dostawy

- Komponenty standardowe: wykończony kwadratowy korpus kolumny, pogrubiona płyta podstawy z litej stali i stałe płyty usztywniające.

- Materiały pomocnicze: Produkowane na zamówienie blachy łączące, śruby mocujące o dużej wytrzymałości i łączące blachy węzłowe (ucha).

- Zaleta dostawy: Wszystkie komponenty są produkowane jednocześnie jako ujednolicony zestaw, co zapewnia doskonałą zgodność wymiarową. Nie ma potrzeby osobnego zakupu dodatkowych akcesoriów; kompletny, gotowy do montażu pakiet dostarczany jest w jednej przesyłce, co pozwala na natychmiastową instalację na miejscu.

3. Podstawowe obszary zastosowań

- Budynki przemysłu lekkiego: małe i średnie fabryki o konstrukcji stalowej, magazyny, proste warsztaty produkcyjne i zadaszenia zewnętrzne.

- Prefabrykowane obiekty tymczasowe: modułowa obudowa na plac budowy, kolumny wsporcze do prefabrykowanych ogrodzeń na placu budowy i tymczasowe platformy budowlane.

- Infrastruktura komercyjna i cywilna: Niskie budynki komercyjne, wiaty samochodowe, stalowe konstrukcje krajobrazowe o małej skali i miejskie konstrukcje pomocnicze.

Jakie są najważniejsze cechy wyróżniające je na tle podobnych produktów?

1. Zrównoważona dwukierunkowa nośność

Kwadratowa rura o przekroju zamkniętym charakteryzuje się podobnymi momentami bezwładności w obu kierunkach, co przezwycięża nieodłączną słabość tradycyjnych profili stalowych o przekroju otwartym (które zazwyczaj wykazują wytrzymałość anizotropową). Zapewnia to jednocześnie maksymalizację odporności na ściskanie, przemieszczenie boczne i skręcanie. Projektanci są zwolnieni z konieczności wykonywania dodatkowych obliczeń dla dwukierunkowych różnic obciążeń, dzięki czemu produkt nadaje się do różnych pozycji montażowych – w tym do kolumn ramy i obwodowych podpór nośnych – i skutecznie upraszcza ogólny schemat projektowania konstrukcyjnego.

2. Lekka konstrukcja

Przy założeniu równoważnej nośności ciężar własny kwadratowej pustej stalowej kolumny konstrukcyjnej jest znacznie niższy niż belek dwuteowych lub kolumn betonowych. To nie tylko zmniejsza koszty wylewania fundamentów i odciąża grunt pod spodem, ale także pozwala na użycie lżejszego sprzętu dźwigowego i zmniejsza koszty pracy na miejscu. W związku z tym doskonale nadaje się do małych i średnich projektów lekkich konstrukcji stalowych o ograniczonych budżetach.

3. Schludna i czysta estetyka

Elementy konstrukcyjne są idealnie kwadratowe i proste, mają płaskie powierzchnie pozbawione ostrych, wystających krawędzi, co zapewnia dużą jednolitość wizualną. Niezależnie od tego, czy są wykorzystywane jako odsłonięte wewnętrzne kolumny nośne, czy jako kolumny zewnętrzne pokryte panelami dekoracyjnymi, płynnie integrują się z projektem, równoważąc funkcjonalność konstrukcyjną z estetyką architektoniczną, aby spełnić wymagania estetyczne projektów komercyjnych, mieszkaniowych i krajobrazowych.

4. Wyższa tolerancja na błędy instalacyjne

Gotowe produkty spełniają rygorystyczne standardy fabryczne zarówno pod względem prostoliniowości, jak i płaskości powierzchni czołowej i są dostarczane w komplecie ze standardowymi, wstępnie nawierconymi otworami i ściętymi krawędziami. Zapewnia to wysoką tolerancję błędów współosiowości podczas montażu na miejscu, eliminując potrzebę wykonywania przez personel budowlany czasochłonnych prac szlifierskich lub korekcyjnych. Nawet początkujące ekipy mogą szybko wykonać zadania montażowe, tym samym wymiernie przyspieszając ogólny harmonogram budowy.

5. Różnorodne rozwiązania antykorozyjne

Dostosowani do różnych środowisk operacyjnych — w tym suchych pomieszczeń wewnętrznych, odsłoniętych obszarów zewnętrznych i wilgotnych regionów przybrzeżnych — oferujemy trzy różne rozwiązania antykorozyjne: malowanie, cynkowanie ogniowe i obróbkę wstępnie ocynkowanych taśm stalowych. Klienci mogą swobodnie dokonywać wyboru w oparciu o budżet projektu i zamierzone środowisko pracy, zapewniając długoterminową odporność na utlenianie, korozję powodowaną przez wodę deszczową i erozję pod wpływem wiatru, wydłużając w ten sposób żywotność słupów stalowych.

6. Szeroki zakres specyfikacji

Utrzymujemy gotowe zapasy o różnych standardowych rozmiarach, jednocześnie oferując niestandardowe usługi dostosowywania – w tym niestandardowe długości, określone grubości ścian, wycięcia o unikalnych kształtach i specjalistyczne spawanie nakładek usczych – aby spełnić różnorodne wymagania projektu. Mniejsze rozmiary nadają się do zastosowań takich jak małe zadaszenia i konstrukcje prefabrykowane, podczas gdy większe rozmiary są w stanie sprostać wymaganiom dużych obciążeń w zakładach przemysłowych średniej skali, kompleksowo pokrywając w ten sposób potrzeby zaopatrzenia na różnych poziomach projektu.

Jakie są zalety naszych technik przetwarzania?

1. Precyzyjne wymiarowanie i cięcie

Nasze kwadratowe, puste w środku kolumny ze stali konstrukcyjnej są przetwarzane przy użyciu sprzętu do cięcia CNC, aby zapewnić precyzyjny wymiar płyt i rur. Ściśle kontrolujemy prostopadłość powierzchni czołowych, co skutkuje gładkimi, pozbawionymi zadziorów sekcjami ciętymi, pozbawionymi problemów z odpryskami krawędzi, gwarantując w ten sposób precyzję wyrównania elementów konstrukcyjnych już od źródła.

2. Wzmocnione płyty podstawy ze spawaniem z pełną penetracją

Każda kolumna jest równomiernie wyposażona w pogrubioną, solidną płytę podstawy. Stosujemy proces spawania obwodowego z pełną penetracją, aby zapewnić gęste i wytrzymałe spoiny. Eliminuje to wady jakościowe, takie jak niepełne stopienie lub wtrącenia żużla, wzmacniając w ten sposób stabilność strukturalną połączenia podstawy kolumny z fundamentem i zapobiegając odłączaniu się płyty podstawy w warunkach dużego obciążenia.

3. Specjalistyczne przetwarzanie wtórne

Trzymając się ściśle planów konstrukcyjnych, wykonujemy precyzyjne procedury dostosowywania – w tym wiercenie otworów połączeniowych, spawanie płytek mocujących i frezowanie skosów końcowych – przy czym wszystkie parametry przetwarzania są porównywane z normami krajowymi, aby zapewnić płynne dopasowanie śrub i płytek podczas montażu na miejscu.

4. Wieloetapowe usuwanie rdzy i malowanie antykorozyjne

Zgodnie z określonym planem antykorozyjnym stosujemy kombinację technik czyszczenia mechanicznego i śrutowania, aby dokładnie usunąć zgorzelinę walcowniczą i warstwy rdzy z powierzchni stali. Bezpośrednio po usunięciu rdzy nakładamy wielowarstwowy system powłokowy – składający się z podkładów i lakierów nawierzchniowych – lub wykonujemy cynkowanie ogniowe, aby zapobiec wtórnemu rdzewieniu materiału bazowego.

Wydajność i dane techniczne

1. Standardy odniesienia

- Specyfikacja dla formowanych na zimno zamkniętych profili stalowych konstrukcyjnych: GB/T 6728

- Norma dotycząca projektowania konstrukcji stalowych: GB 50017-2017

2. Właściwości mechaniczne

3. Wspólne specyfikacje zapasów

- Standardowe długości boków: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;

- Kompatybilne grubości ścianek: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Długości standardowe: 2m–12m; obsługuje niestandardowe cięcie do dowolnego określonego zakresu długości bez minimalnego progu zamówienia dla niestandardowych długości.

4. Referencyjne parametry przekroju (100×100×4mm)

- Powierzchnia przekroju: 1536 mm² (15,36 cm²)

- Teoretyczna masa jednostki: 12,06 kg/m

- Charakterystyka strukturalna: Zrównoważona dwukierunkowa odporność na zginanie i skręcanie; doskonała stabilność przy ściskaniu osiowym; nadaje się do większości zastosowań konstrukcyjnych w ramach lekkich ram.

5. Kryteria projektowania konstrukcyjnego

- Zalety strukturalne: Charakteryzuje się zamkniętą konstrukcją o przekroju skrzynkowym; zapewnia doskonałą odporność na przemieszczenia boczne i skręcanie w porównaniu do profili stalowych o przekroju otwartym, skutecznie łagodząc boczne ciśnienie wiatru i zewnętrzne siły sejsmiczne.

- Progi projektowe: współczynnik smukłości elementu (λ) ≤ 150; wartość ta spełnia krytyczne ograniczenia projektowe („czerwone linie”) dla lekkiej stali w budownictwie cywilnym i średniej wielkości budynkach przemysłowych, dzięki czemu jest odpowiednia dla standardów projektowych różnych słupów ramy nośnej.

6. Tolerancje akceptacji wymiarów gotowego produktu

- Odchylenia wymiarowe: Odchylenia w długości boku i grubości ścianki ściśle odpowiadają limitom określonym przez normy krajowe dotyczące kształtowników stalowych formowanych na zimno.

- Dokładność prostoliniowości: Ogólna prostoliniowość elementu konstrukcyjnego powinna wynosić ≤ 1/1000 jego całkowitej długości, skutecznie eliminując problemy takie jak skręcenie lub przekrzywienie.

- Wymagania dotyczące powierzchni czołowej: Docięte powierzchnie końcowe są idealnie równe i prostopadłe – wolne od przechyleń lub wcięć – zapewniając w ten sposób dokładne dopasowanie podczas instalacji.

7. Procesy antykorozyjne i parametry trwałości

- Powłoka natryskowa: polega na dwuwarstwowym nałożeniu podkładu i powłoki nawierzchniowej, z kontrolowaną grubością suchej powłoki wynoszącą 80–120 μm. Ta opcja idealnie nadaje się do suchych środowisk wewnętrznych, oferując optymalną równowagę wydajności i opłacalności.

- Cynkowanie ogniowe: Powłoka cynkowa ma grubość ≥ 65 μm, zapewniając maksymalną odporność na utlenianie i korozję. W warunkach zewnętrznych, na wolnym powietrzu, obróbka ta zapewnia żywotność od 8 do 15 lat.

- Wstępnie ocynkowane rurki kwadratowe: Sam materiał bazowy zawiera wstępnie nałożoną powłokę cynkową, zapewniającą stabilne, podstawowe właściwości zapobiegające rdzy. Dzięki temu jest to opłacalny wybór w przypadku prostych projektów konstrukcji stalowych o lekkiej grubości.

8. Przydatność środowiskowa i warunki pracy

Nasze kwadratowe, puste w środku stalowe kolumny konstrukcyjne zostały zaprojektowane tak, aby działały stabilnie przez długi czas w zakresie temperatur od -20°C do +60°C. Są z natury odporne na siły sejsmiczne i napór wiatru, nie mają na nie wpływu ani ekstremalnie wysokie, ani niskie temperatury. Kolumny te nadają się do stosowania w różnorodnych środowiskach, w tym w zamkniętych przestrzeniach wewnętrznych, na zewnątrz na świeżym powietrzu i wilgotnych regionach przybrzeżnych.

Dlaczego warto wybrać HAISHENG?

1. Sprzedaż bezpośrednia z fabryki źródłowej

Jako doświadczony krajowy producent kolumn ze stali konstrukcyjnej z wydrążonymi kwadratami, firma HAISHENG obsługuje pięć najnowocześniejszych inteligentnych baz produkcyjnych zlokalizowanych w Tianjin, Fujian, Shandong i Hubei. Niezależnie zarządzamy całym cyklem życia produkcji – od cięcia, spawania i głębokiej obróbki po obróbkę antykorozyjną – zapewniając łańcuch dostaw bezpośrednio do klienta, wolny od marż pośrednich. Niezależnie od tego, czy chodzi o zakupy małych partii, czy eksport kontenerów o dużej objętości, oferujemy kupującym rzeczywiste, najniższe ceny ex-factory, umożliwiając w ten sposób skuteczną kontrolę nad budżetami zamówień w ramach projektów.

2. Rygorystyczny system kontroli jakości

Ustanowiliśmy kompleksowy, kompleksowy mechanizm kontroli jakości obejmujący cały proces – od odbioru surowców po wysyłkę gotowych produktów. Surowce są indywidualnie sprawdzane pod kątem posiadanych certyfikatów materiałowych; na etapie produkcji przeprowadzamy wyrywkowe sprawdzenie wymiarów oraz badania nieniszczące szwów spawalniczych; wreszcie wszystkie gotowe produkty przechodzą ujednoliconą kontrolę w celu sprawdzenia prostoliniowości i grubości powłoki antykorozyjnej. Wszystkie produkty ściśle odpowiadają normom krajowym GB/T 6728 i GB 50017-2017. Rygorystycznie eliminujemy problemy z jakością, takie jak deformacje, słabe spawanie i korozja, pomagając w ten sposób klientom uniknąć – u źródła – problemów, takich jak przeróbki instalacji na miejscu i niezaliczenie kontroli odbiorczych projektu.

3. Wsparcie dla wielowymiarowej personalizacji

W odróżnieniu od typowych dostawców pojedynczych wyrobów, możemy wykonać niestandardowe cięcie, wycinanie otworów na wymiar, spawanie blach uszkowych oraz specjalistyczne zabiegi antykorozyjne na podstawie rysunków konstrukcyjnych. Dostarczamy z magazynu standardowe kwadratowe kolumny o przekroju zamkniętym — idealne do zadaszeń, magazynów i prostych projektów konstrukcyjnych — oferując jednocześnie niestandardowe kolumny o przekroju skrzynkowym o dużej wytrzymałości, aby sprostać wymaganiom złożonych projektów, takich jak średniej wielkości fabryki i pomocnicze konstrukcje stalowe wieżowców. Zapewnia to kompleksowe rozwiązanie, które spełnia zarówno standardowe zamówienia, jak i potrzeby spersonalizowanego dostosowywania.

4. Kompleksowa obsługa eksportu

Dzięki wieloletniemu doświadczeniu w branży eksportu konstrukcji stalowych utrzymujemy wyspecjalizowany zagraniczny zespół projektowy, dobrze zaznajomiony ze standardami zamówień inżynieryjnych w regionach, w tym w Azji Południowo-Wschodniej, Azji Środkowej, Afryce i Ameryce Południowej. Zapewniamy kompletną dokumentację celną, świadectwa kontroli jakości oraz raporty materiałowe. Obsługujemy niestandardowe opakowania eksportowe i wykorzystujemy stabilne transgraniczne kanały logistyczne, oferując jednocześnie wielojęzyczne wsparcie techniczne w celu uproszczenia procesu zakupów i dostaw dla naszych międzynarodowych klientów.

5. Mechanizm długoterminowego wsparcia posprzedażowego

Usługi przedsprzedażowe obejmują pomoc w wyborze specyfikacji i dopasowaniu obciążenia; w trakcie procesu sprzedaży na bieżąco informujemy o statusie produkcji i wysyłki; i posprzedażnych oferujemy bezpłatne wskazówki dotyczące instalacji i pomoc w rozwiązywaniu problemów. W przypadku wszelkich problemów związanych z jakością samego produktu zapewniamy usługi gwarancyjne i konserwacyjne. Ponadto oferujemy naszym partnerom długoterminowe wsparcie techniczne, w tym pomoc w zakresie modyfikacji konstrukcyjnych i wymiany podzespołów.

Często zadawane pytania

1. P: Jak wybrać pomiędzy słupami stalowymi o przekroju kwadratowym a słupami stalowymi z belkami dwuteowymi?

Odp.: Kwadratowe, puste w środku stalowe kolumny konstrukcyjne rozkładają obciążenia równomiernie w dwóch kierunkach, charakteryzują się czystą estetyką, są lżejsze i zapewniają doskonałą opłacalność. Najlepiej sprawdzają się w lekkich i średnich fabrykach, magazynach, zadaszeniach zewnętrznych, wiatach samochodowych, prefabrykowanych budynkach modułowych i niskich konstrukcjach cywilnych. Z drugiej strony kolumny z belkami dwuteowymi lepiej nadają się do wysokich, dużych i ciężkich budynków przemysłowych. Klienci mogą elastycznie dokonywać wyboru w oparciu o określone wymagania dotyczące obciążenia i ograniczenia budżetowe.

2. P: Jak powinienem wybrać pomiędzy gatunkami stali Q235B i Q355B?

Odp.: Materiał Q235B oferuje niższe koszty i doskonałą wytrzymałość, dzięki czemu jest w pełni odpowiedni do projektów o małych obciążeniach, takich jak zadaszenia, domy prefabrykowane i małe magazyny. Q355B to materiał o wysokiej wytrzymałości, charakteryzujący się doskonałą wytrzymałością na ściskanie i nośność, dzięki czemu nadaje się do projektów konstrukcji stalowych średniej skali, obejmujących zakłady przemysłowe o dużym obciążeniu, obszary zewnętrzne narażone na duże ciśnienie wiatru oraz regiony przybrzeżne podatne na korozję.

3. P: Które procesy antykorozyjne najlepiej nadają się do konkretnych scenariuszy zastosowań? Jaki jest okres gwarancji?

Odp.: W suchych pomieszczeniach wewnętrznych zaleca się powlekanie natryskowe, ponieważ zapewnia najlepszą opłacalność. W przypadku standardowych warunków zewnętrznych preferowanym wyborem jest cynkowanie ogniowe, zapewniające trwałość użytkową od 8 do 15 lat. W przypadku prostych, tymczasowych konstrukcji realną opcją są rury kwadratowe wykonane z ocynkowanej taśmy stalowej. W normalnych warunkach pracy – za wyjątkiem uszkodzeń spowodowanych przez człowieka – produkty malowane natryskowo objęte są gwarancją od 1 do 3 lat, natomiast produkty ocynkowane ogniowo objęte są gwarancją od 5 do 8 lat.
