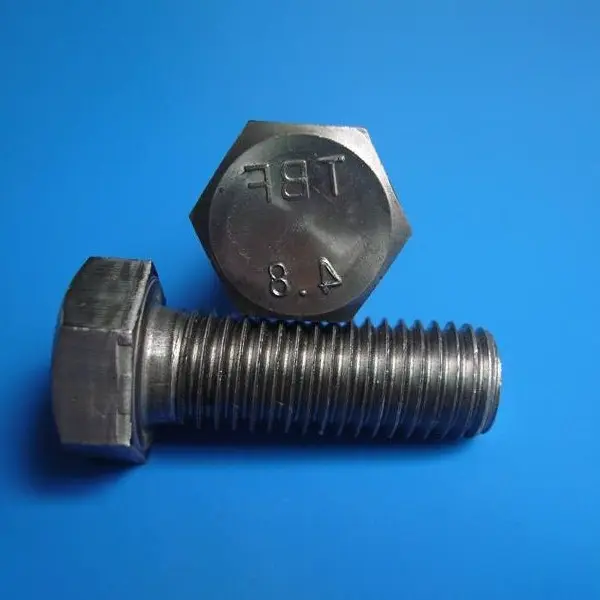

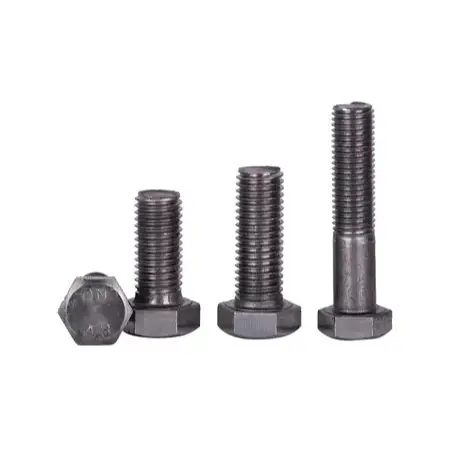

Standardowe stalowe śruby łączące do budowy

Podstawowe definicje i standardowe konfiguracje

Obowiązujące normy: GB/T 5780 (klasa C – gatunek zgrubny/gatunek komercyjny), GB/T 5782 (klasa A/B – gatunek precyzyjny/wyrafinowany)

I. Definicje produktów

1. Opis

Standardowe stalowe śruby łączące do zastosowań budowlanych to łączniki ogólnego przeznaczenia stosowane do połączeń wtórnych i mocowania tymczasowego. Nie wymagają wstępnego obciążenia projektu; zamiast tego przenoszą obciążenia poprzez opór ścinający trzpienia śruby i nacisk łożyska na powierzchniach styku łączonych elementów. Są one podzielone na dwa główne typy według precyzji produkcji: klasa C (gatunek zgrubny/handlowy) i klasa A/B (gatunek precyzyjny/wyrafinowany).

2. Stopnie siły

Typowe oceny: 4,6, 4,8 i 5,6. Ich wytrzymałość jest znacznie niższa niż w przypadku śrub o wysokiej wytrzymałości; nie wolno ich stosować w głównych złączach nośnych lub połączeniach narażonych na zmienne obciążenia dynamiczne.

3. Wspólne materiały

Korpus główny wykonany jest ze stali niskowęglowej lub Q235, co zapewnia wysoką opłacalność i łatwość obróbki.

4. Zakres specyfikacji

Średnice nominalne: M10, M12, M16, M20, M22, M24; długości nominalne: 30–200 mm (możliwość dostosowania na życzenie).

Szczegóły klasyfikacji

Śruby klasy C (zgrubnej/handlowej): charakteryzują się mniejszą precyzją wykonania, większymi tolerancjami trzpienia i większymi luzami w otworach na śruby; pozwalają na wygodną instalację na miejscu i są najczęściej stosowanym typem w projektach inżynierskich.

Śruby klasy A/B (klasa precyzyjna/wyrafinowana): Charakteryzują się dużą precyzją i luzami ciasnego pasowania, zapewniającymi równomierny rozkład obciążenia; zwykle używane do podstaw sprzętu i precyzyjnych połączeń połączeniowych.

II. Standardowa konfiguracja zespołu

Standardowy zestaw śrub łączących konstrukcję: 1 śruba + 1 nakrętka sześciokątna + 1 podkładka płaska; podkładki sprężyste można dodać w zależności od konkretnych warunków pracy. 1. Standardowy korpus śruby z łbem sześciokątnym; posiada standardowe grube gwinty i solidny trzpień bez sekcji o zmniejszonej średnicy.

2. Standardowa nakrętka sześciokątna; gwinty wyrównują się, zapewniając bezpieczne mocowanie.

3. Podkładka płaska (standard): Umieszczona pod łbem nakrętki lub śruby, aby zwiększyć powierzchnię łożyska i zapobiec uszkodzeniu powierzchni podczas dokręcania.

4. Podkładka sprężysta (opcjonalnie): instalowana w obszarach narażonych na wibracje, aby zapewnić elastyczne zabezpieczenie; serves only to prevent loosening and does not increase structural load-bearing capacity.

Standardowe konfiguracje montażu:

· Podstawowy: 1 śruba + 1 nakrętka + 1 podkładka płaska (najczęściej)

· Zabezpieczenie przed odkręceniem: 1 śruba + 1 nakrętka + 1 podkładka płaska + 1 podkładka sprężysta

III. Obróbka powierzchniowa

1. Zwykły / czarny oksydowany: Do suchych pomieszczeń wewnętrznych; najniższy koszt.

2. Cynkowanie ogniowe: Do środowisk zewnętrznych, narażonych, wilgotnych lub korozyjnych; odporne na rdzę i trwałe.

3. Elektroforeza/malowanie: Wykończenie dekoracyjne z podstawową ochroną antykorozyjną; powszechnie stosowane do obudów i balustrad.

IV. Scenariusze zastosowań

1. Tymczasowy montaż i mocowanie elementów.

2. Połączenia konstrukcji drugorzędnych, takich jak balustrady, drabiny, platformy konserwacyjne, okładziny dachowe/ścienne i wsporniki rur.

3. Lekkie konstrukcje pomocnicze i nienośne elementy dekoracyjne.

V. Dodatkowe punkty

1. Instalacja: Można dokręcić za pomocą standardowych kluczy ręcznych lub elektrycznych; brak szczególnych wymagań dotyczących dokręcania początkowego, dokręcania końcowego lub kontroli momentu obrotowego.

2. Charakterystyka: Umożliwia montaż w nieco większych otworach; łatwe w montażu/demontażu i wielokrotnego użytku; podatne na poluzowanie w środowiskach o dużych wibracjach.

3. Restrictions: Strictly prohibited as a substitute for high-strength bolts in critical load-bearing connections, such as those for steel beams, columns, or crane girders.

Jakie są kluczowe zalety standardowych stalowych śrub łączących do zastosowań budowlanych?

1. Niski koszt, łatwy w zakupie i bardzo wszechstronny.

2. Nie są wymagane żadne specjalistyczne narzędzia; montaż można wykonać za pomocą standardowego klucza ręcznego.

3. Niska wytrzymałość i niskie napięcie wstępne; słaba odporność na wibracje i poślizg.

4. Można go wielokrotnie demontować i ponownie składać; instalacja i demontaż są wygodne.

5. Skłonny do odkształceń pod obciążeniem; nie nadaje się do głównych połączeń nośnych w konstrukcjach stalowych.

Wyróżniające cechy

I. Podstawowe zalety

1. Niski koszt i wysoka efektywność kosztowa

Surowce i procesy produkcyjne tych standardowych śrub łączących są proste, co skutkuje znacznie niższą ceną jednostkową niż w przypadku śrub o wysokiej wytrzymałości; znacznie redukują koszty, gdy są stosowane do rozległych połączeń wtórnych lub tymczasowych mocowań.

2. Prosta instalacja przy minimalnych wymaganiach sprzętowych

Nie ma potrzeby stosowania skalibrowanych kluczy dynamometrycznych ani specjalistycznego sprzętu do końcowego dokręcania; wystarczą standardowe klucze ręczne lub elektryczne. W procesie tym unika się skomplikowanych etapów, takich jak wstępne dokręcanie, końcowe dokręcanie lub ponowna kontrola momentu obrotowego, dzięki czemu jest łatwy do nauczenia się i wykonania.

3. Wysoka zdolność adaptacji i tolerancja instalacji

Duży luz pomiędzy śrubą a otworem (typowy dla grubych śrub klasy C) pozwala na niewielkie powiększenie otworu na miejscu i regulację wyrównania, upraszczając montaż komponentów. Montaż jest możliwy w dowolnej orientacji przestrzennej, bez stref ograniczonego dostępu.

4. Elastyczny montaż/demontaż i możliwość ponownego użycia

Zaprojektowane tak, aby uniknąć uszkodzeń konstrukcyjnych, śruby te można łatwo wyjąć i ponownie zamontować, zapewniając wysoki współczynnik obrotu; nadają się szczególnie do tymczasowych zamocowań, obszarów wymagających częstej konserwacji lub elementów podlegających przyszłym modyfikacjom i wymianie.

5. Prosta konfiguracja i łatwe zarządzanie na miejscu

Standardowy zespół składa się po prostu ze śruby, nakrętki i płaskiej podkładki. Dzięki mniejszej liczbie komponentów ryzyko niedopasowania lub utraty jest mniejsze, co upraszcza przechowywanie zapasów i zarządzanie zapotrzebowaniami na miejscu.

II. Względne wady

1. Brak wstępnego obciążenia projektu; słaba odporność na poślizg i wibracje

Przenoszenie obciążenia opiera się wyłącznie na blokowaniu gwintu; łatwo luzują się pod wpływem obciążeń dynamicznych lub powtarzających się wibracji i są surowo zabronione do stosowania w złączach głównych przenoszących obciążenia lub złączach wrażliwych na zmęczenie.

2. Niski stopień wytrzymałości

Przeważnie klasa 4,6 lub 4,8; ich nośność na rozciąganie i ścinanie jest znacznie gorsza niż w przypadku śrub o wysokiej wytrzymałości klasy 8.8 lub 10.9, co czyni je nieodpowiednimi do przenoszenia dużych obciążeń lub znacznych momentów zginających. 3. Słaba sztywność połączenia

Pod obciążeniem elementy ulegają większemu poślizgowi i deformacji, przez co nie spełniają wymagań dotyczących sztywności połączeń pierwotnej konstrukcji stalowej.

III. Podsumowanie kryteriów wyboru

1. Należy nadać priorytet zwykłym śrubom do: mocowania tymczasowego, konstrukcji drugorzędnych (poręcze, wsporniki, okładziny itp.), zastosowań związanych z obciążeniem statycznym i lokalizacji bez wysokich wymagań w zakresie antypoślizgowości.

2. Wybierz śruby o dużej wytrzymałości dla: stałych połączeń łączących obejmujących główne elementy nośne (belki, kolumny, belki dźwigowe, kratownice itp.), obciążeń dynamicznych, wysokich wymagań dotyczących sztywności i wysokich wymagań dotyczących antypoślizgowości.

Proces budowy na miejscu

Applicable Standard: GB 50205-2020. Dotyczy śrub zwykłych klasy C (zgrubnej) i klasy A/B (precyzyjnej); obejmuje dwa scenariusze: tymczasowe mocowanie i stałe połączenia konstrukcyjne.

I. Przygotowanie budowy

1. Weryfikacja materiału: Sprawdź specyfikacje śrub, długość, klasę wytrzymałości i obróbkę powierzchni. W razie potrzeby należy zamówić pasujące nakrętki, podkładki płaskie i podkładki sprężyste; przechowuj je w sposób zorganizowany i chroń gwinty przed uszkodzeniem.

2. Przygotowanie narzędzi: Standardowe klucze ręczne, klucze elektryczne, szlifierki kątowe, pilniki i markery; nie jest wymagany sprzęt do kalibracji momentu obrotowego.

3. Kontrola komponentów: Oczyść powierzchnie połączeń, aby usunąć kurz, olej i luźną rdzę. Sprawdź szczeliny łączenia płyt; jeżeli szczeliny są nadmierne, zamontować płytki regulacyjne zgodnie ze specyfikacjami.

4. Kontrola wyrównania otworów: Sprawdź wyrównanie otworów na śruby. Drobne rozwiercanie jest dozwolone w przypadku śrub klasy C, ale cięcie gazowe w celu powiększenia otworów jest surowo zabronione; nadmierne odchylenia wymagają działań naprawczych (np. wypełnienia i ponownego nawiercenia).

II. Pozycjonowanie komponentów i tymczasowe mocowanie

1. Podnieść i wyrównać elementy stalowe; dostosować osie, wysokość i płaskość; zabezpieczyć tymczasowymi podporami.

2. Tymczasowo zabezpiecz pozycję za pomocą niewielkiej liczby śrub lub kołków wbijanych, aby zapobiec całkowitemu przemieszczeniu.

III. Wkładanie śruby

1. Włóż śruby swobodnie; utrzymuj stałą orientację; nie wciskaj ich na siłę, uderzając młotkiem.

2. Kolejność montażu: Łeb śruby → Powierzchnia płyty elementu → Podkładka płaska → (Podkładka sprężysta, jeśli jest wymagana) → Pozostała powierzchnia płyty elementu → Nakrętka. 3. Rozcięty koniec podkładki sprężystej nie może przylegać płasko do powierzchni nośnej; zapewnia to funkcję zapobiegającą poluzowaniu.

IV. Operacje mocowania

1. Kolejność mocowania: W przypadku grup śrub na połączeniach dokręcaj symetrycznie od środka na zewnątrz; w przypadku długich połączeń splotów należy postępować od środka w kierunku obu końców, aby zapobiec wypaczeniu płyty lub nierównomiernemu rozkładowi naprężeń.

2. Wymagania dotyczące mocowania: Dokręcić, aż powierzchnie płyt będą się ściśle stykać; wystarczające jest umiarkowane dokręcenie. Nie ma szczególnych wymagań dotyczących dokręcania początkowego, końcowego lub granicznych momentów obrotowych, nie jest też konieczna ścisła kontrola napięcia wstępnego.

3. W przypadku wielorzędowych układów śrubowych dokręcaj każdą śrubę indywidualnie i sekwencyjnie; upewnić się, że żadna śruba nie została pominięta lub niedostatecznie dokręcona.

V. Wykończenie wyglądu i zabezpieczenie gotowego dzieła

1. Po zamocowaniu usuń gruz i nadmiar opiłków metalowych z okolic złącza.

2. Sprawdź długość odsłoniętych gwintów; standardem są 2–3 wątki. Jeśli odsłonięta część jest za długa lub za krótka, należy ją wymienić na śrubę o odpowiedniej długości.

3. Nałóż zaprawkę antykorozyjną na odsłonięte gwinty i obszary dotknięte przecięciem lub uderzeniem.

4. Chronić wykonane połączenia przed silnymi uderzeniami i zakłóceniami zewnętrznymi.

VI. Kontrola jakości i akceptacja

1. Kompleksowa kontrola wizualna

· Wszystkie śruby, nakrętki i podkładki są obecne i prawidłowo zamontowane, nie ma żadnych brakujących lub źle ustawionych części;

· Powierzchnie połączeń przylegają ściśle, bez widocznych szczelin;

· Odsłonięte nici mierzą 2–3 nitki i spełniają standardy jakości wizualnej;

· Brak śladów młotka i uszkodzeń gwintu.

2. Kontrola funkcjonalna

Przeprowadzić ukierunkowane kontrole punktowe w obszarach narażonych na wibracje, aby upewnić się, że nie występuje poluzowanie.

VII. Zakazy budowlane

1. Surowo zabraniaj powiększania lub tworzenia otworów poprzez cięcie lub spalanie gazowe;

2. Surowo zabraniać zastępowania śrub o wysokiej wytrzymałości zwykłymi śrubami w głównych połączeniach nośnych;

3. Podkładek sprężystych nie wolno montować odwrotnie ani pomijać;

4. W obszarach narażonych na częste drgania nie wolno stosować zwykłych śrub jako jedynego środka połączenia nośnego. Uproszczony proces

Przygotowanie konstrukcji → Osiowanie komponentów i tymczasowe mocowanie → Wkładanie śrub + montaż podkładek i nakrętek → Dokręcanie symetryczne → Kontrola występu gwintu + zaprawka antykorozyjna → Kontrola odbiorcza

Kluczowe parametry wydajności

Normy: GB/T 5780, GB/T 5782, GB/T 3098.1; podzielone na śruby klasy C (zgrubne) i śruby klasy A/B (precyzyjne); popularne klasy wytrzymałości: 4,6, 4,8, 5,6.

I. Materiał podstawowy i twardość

1. Typowe materiały: stal niskowęglowa, Q235

2. Obróbka powierzchniowa: gładkie wykończenie, tlenek czarny, cynkowanie ogniowe, elektroforeza

3. Twardość Rockwella (HRC)

1. Klasy 4,6/4,8: ≤28 HRC

2. Stopień 5.6: 22–32 HRC

II. Właściwości mechaniczne (wartości minimalne)

Uwaga: Zwykłe śruby nie są poddawane projektowemu naprężeniu wstępnemu; przenoszenie obciążenia opiera się na działaniu ścinającym i łożyskowym.

III. Tolerancje wymiarowe i gwintowe

1. Precyzja gwintu

1. Śruby klasy C (grube): 8 g (duża tolerancja, znaczny prześwit pomiędzy śrubą a ścianą otworu; najczęściej stosowane na miejscu)

2. Śruby klasy A/B (precyzyjne): 6 g (wysoka precyzja, minimalny luz pasowania)

2. Tolerancja długości: Długość nominalna ±2 mm

3. Prostoliniowość trzpienia: ‰ (na mille)

IV. Parametry konstrukcyjne i instalacyjne

1. Występ gwintu: Za akceptowalny uznaje się 2–3 gwinty wystające poza nakrętkę po dokręceniu

2. Akcesoria montażowe

1. Standard: podkładka płaska; do elementów wibrujących dodana podkładka sprężysta (służy jedynie do zapobiegania poluzowaniu, nie zwiększa nośności)

3. Wymagania dotyczące dołków

1. Śruby klasy C (grube): dozwolone jest niewielkie powiększenie otworu na miejscu za pomocą pilnika; powiększanie poprzez cięcie gazowe jest surowo zabronione

2. Śruby klasy A/B (precyzyjne): Powiększanie otworów jest surowo zabronione w celu zapewnienia precyzji dopasowania

V. Charakterystyka wydajności

1. Odporność na poślizg: brak napięcia wstępnego; słaba odporność na poślizg na powierzchniach styku; nieodpowiedni do połączeń narażonych na zmienne obciążenia dynamiczne lub intensywne wibracje

2. Możliwość ponownego użycia: Można go wielokrotnie demontować i używać ponownie

3. Sztywność połączenia: Stosunkowo niska sztywność; podatne na odkształcenia poślizgowe pod obciążeniem

VI. Zakres zastosowania

1. Standardowe stalowe śruby łączące do konstrukcji: przeznaczone wyłącznie do tymczasowego mocowania, konstrukcji drugorzędnych i elementów pomocniczych obciążonych statycznie

2. Zabronione użycie: Nie wolno stosować do głównych połączeń nośnych, takich jak połączenia belek ze słupami ramy stalowej, belki podsuwnicowe lub kratownice o dużej rozpiętości; nie może zastąpić śrub o wysokiej wytrzymałości

Często zadawane pytania

P1: Jaka jest różnica między śrubami klasy C i klasy A/B?

Odp.: Śruby klasy C to śruby zgrubne/gatunek handlowy z większymi tolerancjami trzpienia i większym luzem pomiędzy śrubą a ścianą otworu. Są one najczęściej stosowanym typem do mocowania tymczasowego i konstrukcji drugorzędnych, ponieważ umożliwiają niewielką regulację wyrównania otworów na miejscu. Śruby klasy A/B to gatunki precyzyjne/wyrafinowane, charakteryzujące się wąskimi odstępami pasowania i równomiernym rozkładem obciążenia, stosowane do podstaw sprzętu i precyzyjnych połączeń połączeniowych.

P2: Czy zamiast śrub o wysokiej wytrzymałości można zastosować zwykłe śruby?

Odp.: Nie. Zwykłe śruby (klasa 4.6/4.8/5.6) nie mają projektowego napięcia wstępnego, mają niską wytrzymałość i słabą odporność na poślizg i wibracje. Surowo zabrania się ich stosowania w głównych połączeniach nośnych, takich jak połączenia belek stalowych ze słupami, dźwigary dźwigowe i kratownice o dużej rozpiętości. Do wszystkich krytycznych połączeń konstrukcyjnych należy stosować śruby o wysokiej wytrzymałości (klasa 8.8/10.9).

P3: Jaki jest cel podkładki sprężystej?

Odp.: Podkładka sprężysta zapewnia elastyczne blokowanie, zapobiegając poluzowaniu pod wpływem wibracji. Montuje się go pomiędzy płaską podkładką a nakrętką. W przypadku standardowych zastosowań przy obciążeniu statycznym wystarczy sama płaska podkładka. W przypadku sprzętu wibrującego, konstrukcji sąsiadujących z dźwigiem lub warunków obciążenia dynamicznego zaleca się użycie podkładki sprężystej, ale nadal nie zapewnia ona takiego samego działania zapobiegającego poluzowaniu jak wstępne naprężenie śrub o wysokiej wytrzymałości.

P4: Czy można ponownie wykorzystać zwykłe śruby?

O: Tak. W przeciwieństwie do śrub o dużej wytrzymałości na ścinanie momentem obrotowym, zwykłe śruby można demontować i używać wielokrotnie bez utraty ich nośności, pod warunkiem, że gwinty i trzpień nie są uszkodzone. Dzięki temu idealnie nadają się do tymczasowych mocowań, punktów dostępu konserwacyjnego i komponentów podlegających przyszłym modyfikacjom.

P5: Jak wybrać pomiędzy wykończeniem gładkim, czarnym tlenkiem i cynkowaniem ogniowym?

Odp.: Gładkie wykończenie/czarny oksydowany nadaje się tylko do suchych pomieszczeń wewnętrznych. Cynkowanie ogniowe jest wymagane w przypadku ekspozycji na zewnątrz, w wilgotnych warunkach lub w środowiskach korozyjnych; zapewnia 8-10 lat odporności na korozję. Do zastosowań dekoracyjnych z podstawową ochroną antykorozyjną dostępna jest powłoka elektroforetyczna.
