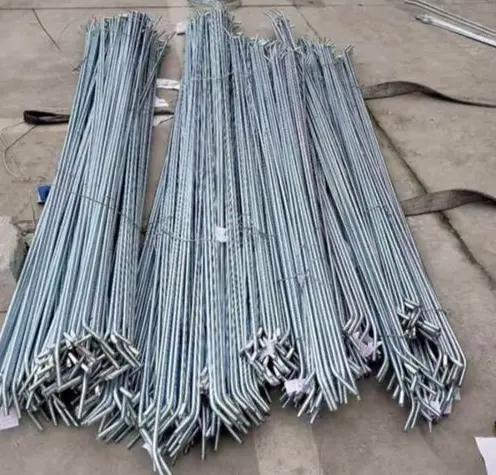

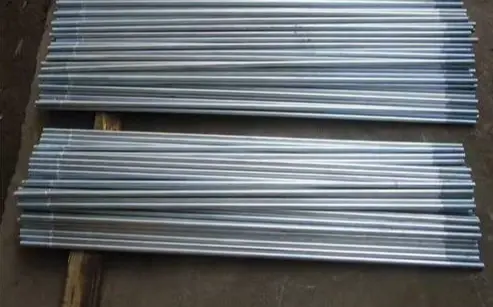

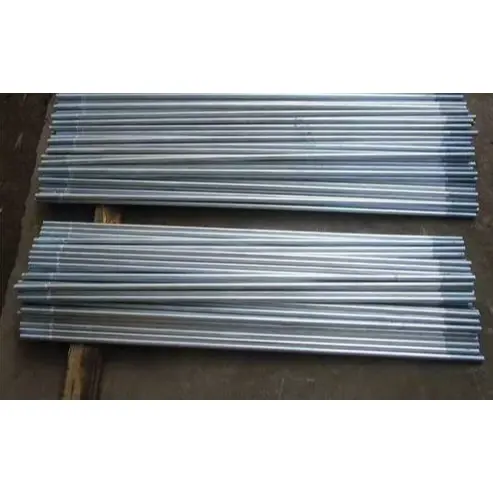

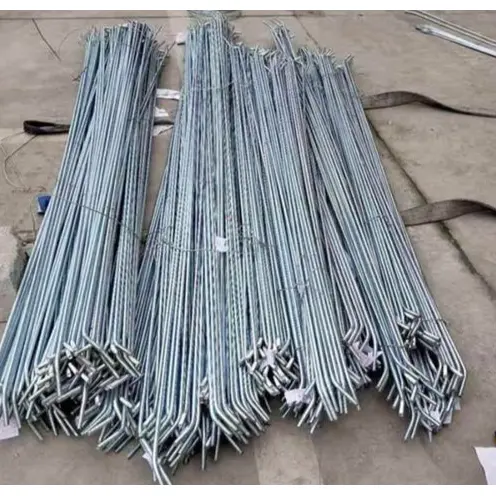

Ściągi ze stali ocynkowanej do usztywnień konstrukcyjnych

Ściągi ze stali ocynkowanej do usztywnień konstrukcyjnych (znane również jako ściągi ocynkowane ogniowo lub stalowe pręty naprężające) to okrągłe stalowe elementy konstrukcyjne stosowane w konstrukcjach stalowych, takich jak zakłady przemysłowe, dachy, ściany i systemy mocowania fotowoltaicznego, aby wytrzymywać siły rozciągające, przenosić obciążenia poziome, stabilizować płatwie i rygle ścienne oraz zapobiegać niestabilności bocznej.

Definicja i konfiguracja produktu

I. Podstawowe informacje o produkcie

Materiał: Standardowy Q235B; Q355B do zastosowań o dużym obciążeniu. Stal okrągła poddawana jest ciągnieniu na zimno, hartowaniu i odpuszczaniu oraz gwintowaniu na obu końcach.

Zabezpieczenie antykorozyjne: cynkowanie ogniowe (HDG); grubość powłoki cynkowej ≥70–100μm; nadaje się do stosowania na zewnątrz lub w wysoce korozyjnych środowiskach przybrzeżnych.

Funkcja: Typy obejmują ściągi proste (ściągi poziome), ściągi ukośne (usztywnienia kolan/usztywnienia wiatrowe) i ściągi regulowane za pomocą ściągaczy (regulowane napięcie).

II. Kompletna konfiguracja (zespół standardowy)

1) Korpus drążka kierowniczego (1 sztuka)

Średnica: φ8/10/12/14/16mm (najczęściej φ12).

Gwinty: M8/M10/M12/M14/M16 na obu końcach (dopasowane do średnicy); długość gwintu wynosi 2d–3d na koniec.

Długość: dostosowana na podstawie rozpiętości; tolerancja ±5mm; dostępne w wersjach z pełnym gwintem lub z gwintem dwustronnym.

Powierzchnia: cynkowana ogniowo; odporność na mgłę solną ≥500h.

2) Akcesoria do mocowania (1 zestaw na każdy koniec)

Nakrętki sześciokątne: klasa 4.8 / klasa 8; cynkowane ogniowo. ·Podkładki płaskie: Q235 /ocynkowane; rozprowadzać nacisk i zapobiegać zarysowaniom.

·Podkładki sprężyste/nakrętki zabezpieczające: zapobiegają poluzowaniu na skutek wibracji (obowiązkowe w przypadku pokryć dachowych/stref obciążonych wiatrem).

3) Akcesoria do regulacji / podłączenia (opcjonalnie w zależności od wymagań)

·Śruby rzymskie (regulatory drążków kierowniczych): typu z końcówką widełkową lub z korpusem zamkniętym; kute ze stali 45#, cynkowane ogniowo; zakres regulacji: ±50–150mm.

·Płyty mocujące / płyty łączące: Q235B/Q355B; grubość ≥10mm; ocynkowane ogniowo; do połączenia z płatwiami/belkami/słupami.

·Ochrona gwintu: Zapobiega uszkodzeniu gwintu lub korozji podczas transportu/montażu.

·Rury rozporowe (dla prętów ściskanych): rura stalowa φ42/48 z ściągiem wewnętrznym; zapewnia stabilność przy ściskaniu.

III. Szybki przegląd kluczowych parametrów

·Materiał: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Wytrzymałość na rozciąganie: ≥400MPa (Q235) / ≥470MPa (Q355).

·Powłoka ocynkowana: ≥85μm (na zewnątrz), ≥100μm (przybrzeżna).

·Specyfikacje wspólne: φ12 (M12), długość 1–6m.

IV. Typowe scenariusze zastosowań

·Zadaszenia fabryczne: Ściągi proste (między płatwiami) + ściągi ukośne (opór powietrza) + ściągacze (regulacja naciągu).

·Okładziny ścienne: Ściągi ukośne do rygli ściennych; zapobiegają wybrzuszeniom ścian lub przemieszczeniom bocznym.

·Systemy mocowania PV: Ściągi wzdłużne/poprzeczne; zwiększają stabilność przy obciążeniu wiatrem i śniegiem. Podstawowe zalety

1. Odporność na rdzę i korozję: Ocynkowana powłoka sprawia, że ​​nadają się do pracy na zewnątrz i w wilgotnych warunkach.

2. Wysoka wytrzymałość na rozciąganie: skutecznie ogranicza kołysanie płatwi i zwiększa ogólną sztywność konstrukcji.

3. Regulowana długość: Długości można dostosować na miejscu, co zapewnia duże możliwości dostosowania podczas instalacji.

4. Wydajność: Lekka i opłacalna, ułatwiająca wygodną instalację wsadową.

Wyróżniające cechy

I. W porównaniu do cięgien ze stali czarnej/malowanych

1. Doskonała odporność na korozję i warunki atmosferyczne

Poddaje się kompleksowemu cynkowaniu ogniowemu; gruba, związana metalurgicznie powłoka blokuje wilgoć i mgłę solną, umożliwiając długotrwałe użytkowanie w środowiskach zewnętrznych, wilgotnych lub przybrzeżnych. Natomiast standardowe części ze stali czarnej łatwo rdzewieją, a powłoki malarskie łuszczą się lub łuszczą, co wymaga częstego usuwania rdzy i ponownego malowania, co skutkuje wysokimi kosztami konserwacji.

2. Dłuższa żywotność

Żywotność przekracza 20 lat w normalnych warunkach — znacznie przewyższa trwałość części malowanych (3–5 lat) — co czyni je idealnymi do trwałych zewnętrznych konstrukcji stalowych, takich jak budynki fabryczne i systemy mocowania fotowoltaicznego.

3. Doskonała integralność powierzchni

Powłoka cynkowa jest odporna na zużycie i uderzenia, co minimalizuje uszkodzenia podczas transportu i montażu. Gwinty są odporne na rdzę i zatarcia, co zapewnia bezproblemowy demontaż podczas przyszłej konserwacji.

4. Jednolity wygląd i łatwa kontrola

Charakteryzuje się srebrno-szarym wykończeniem, co pozwala na łatwą wizualną identyfikację specyfikacji i jakości na miejscu.

II. W porównaniu do ściągaczy ze stali nierdzewnej

1. Znakomity stosunek ceny do wydajności

Koszty zakupu są znacznie niższe niż w przypadku ściągów ze stali nierdzewnej; w standardowych warunkach korozyjnych ogólna wydajność jest porównywalna, co prowadzi do znacznego obniżenia kosztów projektu.

2. Stabilne właściwości mechaniczne

Produkowane głównie ze stali Q235B/Q355B; wytrzymałość i udarność spełniają wymagania dotyczące obciążeń rozciągających stawianych konstrukcjam stalowym, zapewniając niezawodną nośność i odporność na odkształcenia.

3. Wysoka zdolność adaptacji przetwarzania

Konfigurowalne długości i gwinty; kompatybilne z akcesoriami, takimi jak śruby rzymskie i rurki dystansowe, oferując elastyczność w zakresie montażu, wyrównywania i napinania na miejscu.

III. Unikalne zalety

1. Ukierunkowana nośność i prosta konstrukcja: wytrzymuje przede wszystkim obciążenia rozciągające; lekki i zajmujący mało miejsca; skutecznie ogranicza boczne przemieszczenia płatwi i rygli ściennych, zwiększając ogólną stabilność konstrukcji; służy jako prosty, skuteczny element rozciągający w konstrukcjach stalowych.

2. Wszechstronny system nośny: Kompatybilny z pełnym zestawem akcesoriów — takich jak ocynkowane nakrętki, podkładki, śruby rzymskie i blachy węzłowe — wyposażonych w odpowiednie zabezpieczenia antykorozyjne zapobiegające korozji galwanicznej i zapewniające jednolitą ochronę.

3. Wygodna instalacja: Konstrukcja z podwójnym gwintem pozwala na precyzyjną regulację naprężenia i wyrównania za pomocą nakrętek, co zapewnia wysoką wydajność podczas budowy i regulacji.

IV. Krótkie ograniczenia

1. Wydajność w trudnych warunkach: Odporność na korozję jest gorsza niż stali nierdzewnej w środowiskach silnie korozyjnych lub silnie kwaśnych/alkalicznych.

2. Koszt: Cena jednostkowa jest wyższa niż w przypadku standardowych ściągów z czarnego żelaza, co skutkuje nieco wyższą inwestycją początkową.

V. Podsumowanie wyboru

· Suche środowiska wewnętrzne, konstrukcje tymczasowe lub ścisła kontrola kosztów → Wybierz ściągi ze stali czarnej lub malowane.

· Lokalizacje na zewnątrz/narażone na działanie wody, obszary przybrzeżne, standardowe warunki korozyjne lub potrzeba długotrwałej pracy bezobsługowej → Priorytetowo traktuj drążki kierownicze ze stali ocynkowanej.

· Środowiska chemiczne o dużej korozji lub wysokich wymaganiach dotyczących czystości → Wybierz ściągi ze stali nierdzewnej.

Proces budowy na miejscu

Ściągi ze stali ocynkowanej do usztywnień konstrukcyjnych mają zastosowanie do: fabrycznych ściągów płatwi, ściągów ściennych, ściągów do montażu fotowoltaicznego i ściągów regulowanych za pomocą ściągacza. Materiałem bazowym jest zazwyczaj okrągła stal ocynkowana ogniowo Q235B/Q355B; instalacja jest zgodna ze standardami konstrukcji stalowych.

I. Przygotowanie budowy

1. Kontrola materiału: Sprawdź średnicę, długość i specyfikację gwintu drążka kierowniczego; sprawdź, czy powłoka jest solidnie ocynkowana i upewnij się, że gwinty są wolne od wgnieceń, rdzy lub odsłoniętych części; upewnić się, że akcesoria (ocynkowane nakrętki, podkładki płaskie, podkładki sprężyste, śruby rzymskie, blachy węzłowe) są w dobrym stanie. Surowo zabraniaj mieszania akcesoriów o różnych specyfikacjach lub procesach produkcyjnych.

2. Przygotowanie narzędzi: klucze, nasadki, miarki, piony i młotki ręczne; do regulacji drążka kierowniczego przygotuj łomy i klucze napinające; upewnić się, że do pracy na wysokości jest dostępny pełny sprzęt ochronny. 3. Weryfikacja podstawy: Upewnić się, że płyty łączące i wstępnie wywiercone otwory/średnice dla belek, kolumn, płatwi i rygli ściennych są zgodne z rysunkami; upewnić się, że elementy są prawidłowo ustawione i bezpiecznie tymczasowo zamocowane.

4. Odprawa techniczna: Jasno zdefiniuj układ, nachylenie i wymagania dotyczące naprężenia ściągów, rozróżniając specyfikacje montażowe dla prostych ściągów, ukośnych ściągów i ściągaczy ze ściągaczem.

II. Proces instalacji i kluczowe punkty operacyjne

(A) Standardowe dwustronne ściągi gwintowane (ściągi proste/ukośne)

1. Wkładanie: Przełóż kolejno oba końce drążka kierowniczego przez wstępnie wywiercone otwory w elementach, upewniając się, że drążek pozostaje prosty, bez załamań i skrętów.

2. Rozmieszczenie akcesoriów: Zamontuj komponenty w kolejności: podkładka płaska → podkładka sprężysta → nakrętka; przesunąć szczelinę w podkładce sprężystej, aby zapewnić efekt zapobiegający poluzowaniu.

3. Wstępne dokręcenie: Symetrycznie dokręcić nakrętki na obu końcach, aby wytworzyć podstawowe napięcie i wyeliminować luzy w elementach.

4. Końcowe dokręcenie: Dokręcaj stopniowo, przykładając siłę jednocześnie na obu końcach, aby zapewnić równomierne napięcie i ogólną prostotę; nie dokręcaj całkowicie jednej strony na raz, ponieważ powoduje to niewspółosiowość komponentów i miejscową koncentrację naprężeń.

5. Wyrównanie: Sprawdź prostoliniowość i nachylenie za pomocą pionu lub sznurka wyrównującego; w razie potrzeby dostosuj położenie nakrętek.

(B) Cięgna ściągające (typ regulowany)

1. Połącz oba końce drążka kierowniczego z węzłami konstrukcyjnymi i luźno przykręć nakrętki.

2. Obróć korpus ściągacza, aby wyregulować napięcie, kontrolując ogólną szczelność, aby zapewnić, że geometria konstrukcyjna i pionowość odpowiadają specyfikacjom projektowym.

3. Po wyregulowaniu zablokuj nakrętki zabezpieczające przed poluzowaniem po obu stronach ściągacza, aby zapobiec obracaniu się lub poluzowaniu podczas pracy.

4. W przypadku równoległych grup drążków kierowniczych zapewnić spójne naprężenie i zrównoważony rozkład obciążenia.

(C) Instalacja z rurkami dystansowymi

Przewlec drążek kierowniczy przez wnętrze stalowej rurki dystansowej; zamontuj podkładki i nakrętki na gwintowanych odcinkach wystających z obu końców. Upewnij się, że rurka dystansowa przylega równo do elementów (pionowo lub poziomo), nie przechylając się ani nie pozostawiając szczelin.

III. Wymagania konstrukcyjne według lokalizacji

1. Ściągi płatwi dachowych: Ściągi poziome muszą pozostać wypoziomowane, a ściągi ukośne muszą być zamontowane pod kątownikami projektowymi; wszystkie cięgna muszą być napięte i napięte, aby wyeliminować luzy i poprawić ogólną stabilność płatwi.

2. Ściągi ścienne: instaluj sekwencyjnie od góry do dołu, kontrolując pionowość elementów ściany; upewnij się, że ściągi nie kolidują z drzwiami, oknami lub panelami elewacyjnymi.

3. Połączenia narożne i końcowe: Upewnij się, że wszystkie mocowania są kompletne, zastosuj podwójne środki zapobiegające poluzowaniu i zastosuj dodatkowe wzmocnienie w obszarach narażonych na duże obciążenie wiatrem.

IV. Kontrola i ochrona gotowej pracy

1. Kontrola wzrokowa: Ściągi muszą być proste, bez zagięć, a powłoka ocynkowana musi być wolna od większych uszkodzeń; złączki muszą być kompletne, z całkowicie dokręconymi nakrętkami i całkowicie ściśniętymi podkładkami sprężystymi.

2. Kontrola działania: Zespół nie może wykazywać luzów ani drgań; wymiary konstrukcyjne i kąty nachylenia muszą być zgodne z rysunkami.

3. Ochrona gotowych prac: Zabronione jest nadeptywanie, uderzanie lub powodowanie oparzeń spawalniczych do ściągów lub powłoki ocynkowanej; zapobiegać zanieczyszczeniu zaprawą lub olejem obszarów gwintowanych.

4. Niezwłocznie napraw miejscowe rysy na powłoce ocynkowanej, nakładając farbę bogatą w cynk w celu przywrócenia ochrony przed korozją.

V. Zakazy budowlane

1. Pomijanie podkładek płaskich lub podkładek sprężystych, montowanie niekompletnych kompletów okuć lub mieszanie z okuciami nieocynkowanymi jest surowo zabronione.

2. Zabrania się stosowania siły, skręcania lub podgrzewania płomieniowego do prostowania ściągów, aby uniknąć szkód materialnych lub uszkodzeń powłoki ocynkowanej.

3. Nie należy używać ściągów z uszkodzonymi gwintami, silnie złuszczającymi się powłokami cynkowymi lub odkształceniami/wygięciami.

4. Surowo zabrania się nadmiernego dokręcania nakrętek, aby zapobiec zdarciu gwintu lub deformacji elementu.

5. Podczas budowy na zewnątrz w deszczową pogodę należy zastosować środki ochronne, aby zapobiec rdzy spowodowanej długotrwałym gromadzeniem się wody na gwintach.

Kluczowe parametry użytkowe ściągaczy ze stali ocynkowanej do usztywnień konstrukcyjnych

Normy: GB/T 700, GB/T 13912, GB 50017

I. Materiał podstawowy i właściwości mechaniczne

1. Wspólne materiały

· Standard: Q235B; Wytrzymałe / o dużej rozpiętości: Q355B

2. Wskaźniki mechaniczne

3. Dane techniczne prętów: Typowe średnice: φ8, φ10, φ12, φ14, φ16 mm; Długość: dostosowana do rysunków (standardowo 1–6 m); Tolerancja długości: ±5 mm

II. Parametry wątku

1. Dane techniczne gwintu: Dopasowane do średnicy stali okrągłej (M8, M10, M12, M14, M16)

2. Typ gwintu: dwustronny gwint zewnętrzny; długość gwintu na każdym końcu jest 2–3 razy większa od średnicy nominalnej

3. Precyzja gwintu: 6g; gładkie dopasowanie, zapobiega zacieraniu się

III. Właściwości powłoki ocynkowanej (preferowane cynkowanie ogniowe)

1. Grubość powłoki

· Standardowe zastosowanie na zewnątrz: ≥70 µm

· Środowiska przybrzeżne / środowiska silnie korozyjne: ≥85 μm

2. Przyczepność: wiązanie metalurgiczne; brak łuszczenia się i łuszczenia pod wpływem uderzenia

3. Odporność na korozję: test mgły solnej ≥500 h; żywotność > 20 lat w normalnych warunkach zewnętrznych

IV. Parametry akcesoriów

1. Klasa nakrętki: klasa 4.8 / klasa 8; ocynkowane ogniowo (ten sam materiał); precyzyjne dopasowanie za pomocą gwintów

2. Podkładka płaska: materiał Q235, cynkowany ogniowo; rozkłada nacisk kontaktowy; chroni farbę/powłokę komponentu

3. Podkładka sprężysta: wysoka elastyczność; stosowany głównie w obszarach o dużych wibracjach lub silnym wietrze, aby zapobiec poluzowaniu

4. Śruba rzymska (regulowana): Materiał: kuta stal 45#, całkowicie ocynkowana ogniowo; standardowy zakres regulacji: ±50–150 mm mm

V. Parametry użytkowe i instalacyjne

1. Tryb obciążenia: przeznaczony wyłącznie do obciążeń rozciągających; narażenie na ściskanie, zginanie lub obciążenia boczne jest surowo zabronione.

2. Wymagania montażowe: Cięgno musi pozostać proste, wolne od skręcenia lub załamania; nakrętki na obu końcach należy dokręcić symetrycznie.

3. Przydatność środowiskowa: zakres temperatur pracy od -20°C do 80°C; unikać długotrwałego kontaktu z mocnymi kwasami lub mocnymi zasadami.

VI. Dodatkowe cechy

1. Wykończenie powierzchni: Całość matowo-srebrno-szara z jednolitym zabarwieniem; odporny na zużycie i uderzenia.

2. Możliwość ponownego użycia: Ocynkowana powłoka gwintu zapewnia naturalne smarowanie, zapobiegając zatarciu lub zerwaniu gwintu podczas demontażu w celu konserwacji.
