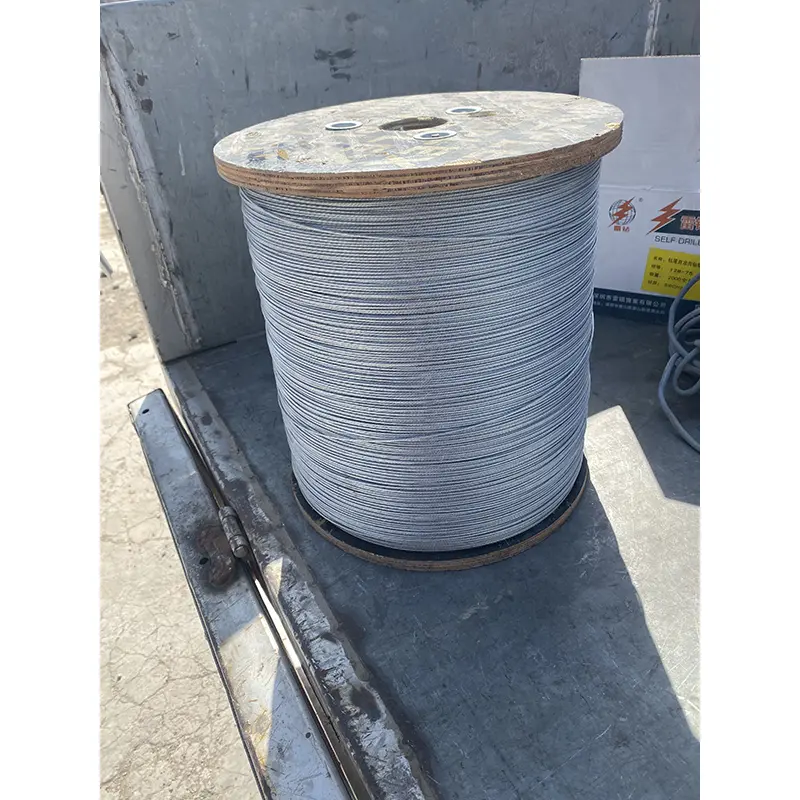

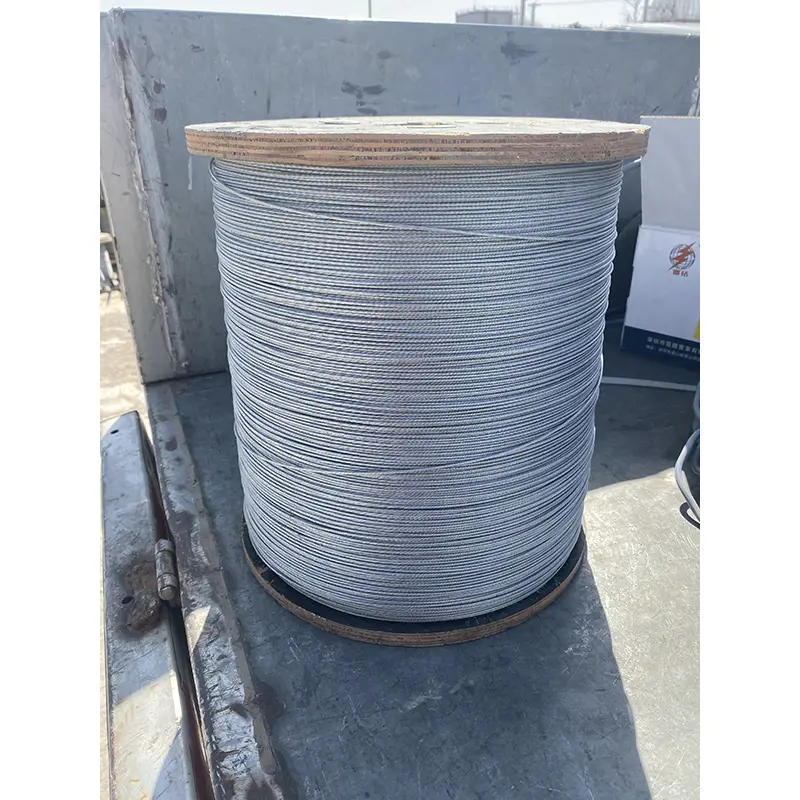

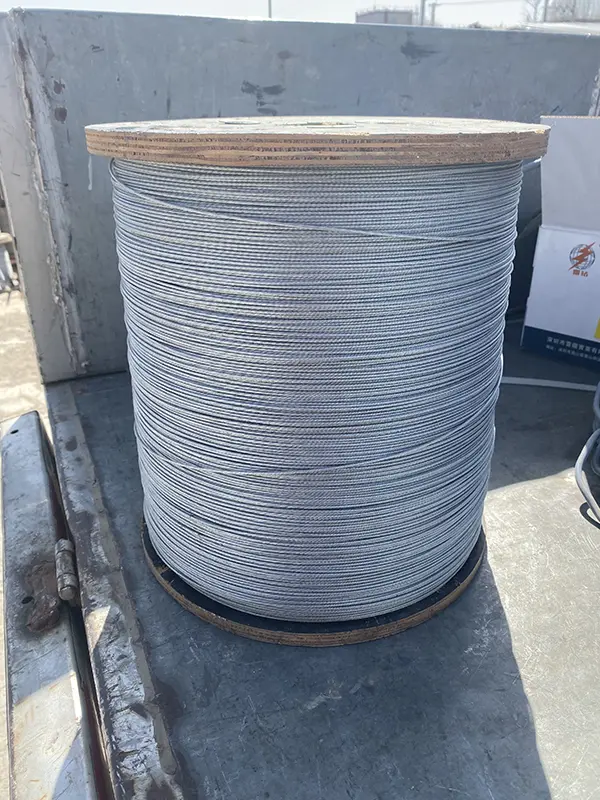

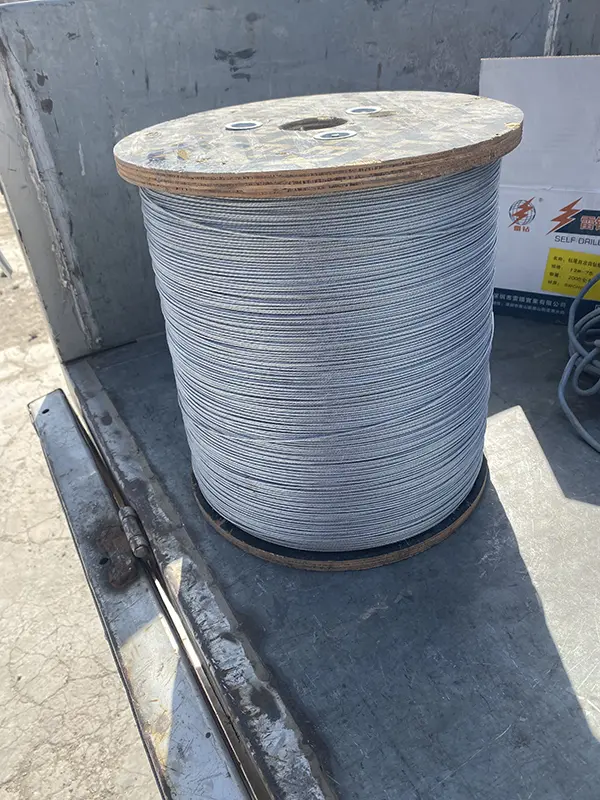

Liny stalowe ocynkowane dla budownictwa

Liny te, wykonane z wysokiej jakości drutu ze stali wysokowęglowej, poddawane są procesom zanurzania lub cynkowania galwanicznego w celu ochrony przed korozją. Liny stalowe ocynkowane dla budownictwa nadają się do różnych środowisk korozyjnych - w tym wnętrz, na zewnątrz, narażonych i przybrzeżnych - co czyni je niezbędnymi elementami nośnymi, usztywniającymi i zabezpieczającymi w inżynierii konstrukcji stalowych.

Cechy produktu

I. Odporność na korozję i warunki atmosferyczne

1. Ocynkowana warstwa powierzchniowa stanowi barierę dla powietrza, wilgoci i soli, zapewniając solidną odporność na rdzę i korozję. Nadaje się do stosowania w środowiskach zewnętrznych, przybrzeżnych i wilgotnych, skutecznie opóźniając korozję i pękanie drutu.

2. Dostępne w dwóch typach: cynkowane galwanicznie i cynkowane ogniowo. Liny cynkowane galwanicznie mają gładkie wykończenie i jednolitą powłokę, natomiast liny cynkowane ogniowo mają grubszą powłokę, co zapewnia doskonałą odporność na mgłę solną i starzenie, a także znacznie dłuższą żywotność na zewnątrz.

II. Wydajność mechaniczna i nośna

1. Liny skręcone z drutu ze stali wysokowęglowej charakteryzują się dużą wytrzymałością na rozciąganie (gatunki standardowe: 1570–1960 MPa) i stabilną nośnością, spełniając wymagania dotyczące stężeń, nośności i trakcji w konstrukcjach stalowych.

2. Charakteryzują się doskonałą ogólną elastycznością i wytrzymałością na zginanie, umożliwiając zginanie, zwijanie i gwintowanie podczas instalacji; dzięki temu nadają się do złożonych układów obejmujących nieregularne połączenia, narożniki i ukośne naprężenia.

3. Lina równomiernie rozkłada naprężenia i zapewnia wysoką odporność na uderzenia i zmęczenie; jest odporny na zerwanie drutu przy długotrwałym, powtarzalnym obciążeniu i zapewnia wysoki współczynnik bezpieczeństwa podczas pracy.

III. Struktura i charakterystyka operacyjna

1. Charakteryzuje się klasycznymi konfiguracjami, takimi jak 6×19 i 6×37, zapewniającymi równowagę pomiędzy elastycznością i sztywnością: typ 6×19 jest stosunkowo sztywny i odporny na zużycie, dzięki czemu nadaje się do zastosowań ze stałym naprężeniem; typ 6×37 jest bardziej elastyczny, dzięki czemu idealnie nadaje się do zginania, podnoszenia i stosowania w obszarach narażonych na częsty ruch.

2. Lekki; w porównaniu do ściągaczy ze stali konstrukcyjnej, liny te są łatwiejsze w transporcie, montażu i napinaniu na miejscu.

3. Kontrolowane wydłużenie i stabilne odkształcenie pod obciążeniem zapewniają ogólną sztywność elementów, takich jak stalowe pokrycia dachowe, ściany osłonowe i balustrady.

IV. Konstrukcja i zdolność adaptacji

1. Dostępne w szerokim zakresie specyfikacji i średnic, co pozwala na elastyczny dobór w oparciu o wymagania dotyczące obciążenia; instalację można łatwo przeprowadzić przy użyciu pasujących akcesoriów, takich jak zaciski do liny stalowej, śruby rzymskie i osprzęt do olinowania.

2. Ocynkowana powłoka powierzchniowa zapewnia umiarkowany współczynnik tarcia, zapobiegając poślizgowi po zabezpieczeniu i naprężeniu oraz zapewniając niezawodne punkty połączeń.

3. Łatwy w obróbce; długości można przycinać na miejscu w razie potrzeby, co skutkuje niskimi stratami materiału i wysoką wydajnością budowy.

V. Wartość ekonomiczna i przewagi komparatywne

1. Niższy koszt niż liny stalowe ze stali nierdzewnej; odporność na korozję i właściwości mechaniczne spełniają potrzeby zdecydowanej większości zastosowań konstrukcji stalowych, oferując doskonałą opłacalność.

2. Zapewnia ponad trzykrotnie dłuższą żywotność niż zwykłe jasne (niepowlekane) liny stalowe w środowiskach zewnętrznych lub wilgotnych, redukując długoterminowe koszty wymiany i konserwacji.

VI. Ograniczenia

1. Powłoka ocynkowana jest podatna na miejscowe złuszczanie w wyniku uderzeń twardymi przedmiotami lub silnego tarcia; uszkodzone obszary są podatne na postępującą rdzę, dlatego podczas montażu i użytkowania należy unikać ostrych zadrapań.

2. Nie nadaje się do długotrwałego zanurzenia w środowiskach silnie korozyjnych, w których występują silne kwasy lub zasady.

3. Przeciążanie jest surowo zabronione; liny należy niezwłocznie wymienić w przypadku wykrycia zerwanych drutów, zerwanych splotek lub silnej korozji.

Zastosowania i zakres zastosowania

I. Podstawowe zastosowania

1. Stężenia i podpory konstrukcyjne: Liny z drutu stalowego ocynkowanego dla budownictwa mogą być stosowane jako odciągi, poziome liny wiążące lub odciągi do dachów, ścian, kratownic i ram przestrzennych w celu zwiększenia ogólnej stabilności konstrukcji stalowych, rozłożenia obciążeń i zminimalizowania odkształceń.

2. Mocowanie ścian osłonowych i obudów: Stosowane do zawieszania, utwierdzania i kotwienia szklanych ścian osłonowych, metalowych ścian osłonowych i zewnętrznych paneli okładzinowych; spełniają wymagania konstrukcyjne dotyczące nośności fasad budynków.

3. Urządzenia zabezpieczające i zabezpieczające: Produkcja poręczy dachowych, linek zabezpieczających, prowadnic pomostów konserwacyjnych i kabli zabezpieczających krawędzie w celu zapewnienia bezpieczeństwa operacyjnego na miejscu.

4. Podnoszenie i tymczasowe noszenie obciążeń: podnoszenie na miejscu, tymczasowe naprężanie i pozycjonowanie stalowych elementów konstrukcyjnych; używane również jako tymczasowe odciągi podczas budowy.

5. Mocowanie pokryć dachowych i akcesoriów: Zawieszanie i napinanie lekkich pomocniczych konstrukcji stalowych, takich jak panele świetlików, daszki, okapy i rynny.

6. Elementy krajobrazu i elementy ślusarskie: Liny do kotwienia i zawieszania stalowych pergoli, ogrodzeń, rzeźb krajobrazowych i elementów dekoracyjnych.

II. Wybór na podstawie budowy liny i zastosowania

· Struktura 6×19: Wysoka sztywność, odporność na zużycie i stosunkowo duża średnica; stosowane głównie do kotwienia stałego, odciągów i długotrwałych zastosowań nośnych statycznych.

· Struktura 6×37: Doskonała elastyczność i zginanie; odpowiednie do podnoszenia, zastosowań obejmujących wielokrotne zginanie, gwintowanie przez punkty połączeń i zawiesia do podnoszenia na małą skalę.

III. Zakres zastosowań w całej branży

1. Przemysłowe konstrukcje stalowe: Systemy stężeń i zabezpieczeń stalowych dachów i ścian o dużej rozpiętości w fabrykach, magazynach, halach wystawowych, stadionach i terminalach lotniskowych.

2. Architektoniczne ściany osłonowe i projekty dekoracyjne: Ściany osłonowe ścian zewnętrznych, sufity podwieszane i kable elewacyjne dla różnych typów budynków.

3. Obiekty komunalne i transportowe: Konstrukcje stalowe takie jak wiadukty dla pieszych, wiaty przystankowe, punkty poboru opłat, ogrodzenia budowlane i poręcze.

4. Turystyka kulturowa i projekty krajobrazowe: Napinanie i kotwienie pergoli krajobrazowych, rozciągliwych konstrukcji membranowych, stalowych elementów krajobrazu i promenad.

5. Place budowy: Tymczasowe podnoszenie w celu montażu konstrukcji stalowej, pozycjonowania komponentów, odciągów i zabezpieczenia krawędzi.

6. Budynki na obszarach przybrzeżnych/wilgotnych: nośne elementy stalowe w środowiskach o wysokiej wilgotności i mgle solnej, takich jak fabryki przybrzeżne i konstrukcje związane z portami.

IV. Scenariusze zastosowań oparte na procesie cynkowania

· Lina stalowa ocynkowana elektrolitycznie: ma gładką powierzchnię i cienką powłokę cynku; stosowany głównie do zastosowań wewnętrznych, środowisk suchych oraz do dekoracyjnego napinania lub usztywniania.

· Lina stalowa ocynkowana ogniowo: posiada grubą powłokę cynkową i wysoką odporność na korozję; nadaje się do użytku na zewnątrz, w tym na obszarach przybrzeżnych, w środowiskach o wysokiej wilgotności i w miejscach narażonych na działanie mgły solnej.

Specyfikacje wydajności

I. Podstawowe materiały i normy

·Materiał: Wysokiej jakości drut ze stali wysokowęglowej (C 0,7%–0,95%)

·Obróbka powierzchniowa: Cynkowanie ogniowe / Cynkowanie galwaniczne

·Normy: GB/T 8903-2024, ISO 10425

·Zastosowane środowiska: Wewnątrz/na zewnątrz, warunki wilgotne, obszary przybrzeżne (mgła solna)

II. Typowe konstrukcje (najczęściej w przypadku konstrukcji stalowych)

·6×19+FC/IWR: Stosunkowo sztywne i odporne na zużycie; używany do usztywnień, linek odciągowych i nośności statycznej

·6×37+FC/IWR: Elastyczny i giętki; używane do podnoszenia, zawiesi ścian osłonowych i zastosowań wymagających wielokrotnego zginania

·1×19 / 1×37: Jednoniciowe; wysoka sztywność; stosowany do linek napinających i ściągaczy ścian osłonowych

III. Średnica i waga (wspólne specyfikacje)

·Zakres średnic: 6–40 mm (podpora dla konstrukcji stalowych)

·Waga referencyjna (6×19+IWR, 1870 MPa):

o φ6: ok. 1,3 kg/100 m

o φ12: ok. 5,2 kg/100 m

o φ16: ok. 9,3 kg/100 m

o φ20: ok. 14,5kg/100m

o φ24: ok. 20,9 kg/100 m

IV. Stopnie wytrzymałości na rozciąganie (kluczowe parametry mechaniczne)

·Wspólne gatunki: 1570, 1770, 1870, 1960, 2160 MPa

·Zalecane do konstrukcji stalowych: 1770–1960 MPa (równowaga wytrzymałości i udarności)

·Przykłady siły zrywającej (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Parametry powłoki ocynkowanej (klucz do odporności na korozję)

Cynkowanie elektrolityczne (środowisko wewnętrzne / suche)

·Grubość powłoki: 5–15 µm

·Gramatura powłoki cynkowej: 75–150 g/m²

·Charakterystyka: Gładka, jednolita; umiarkowana odporność na korozję

Cynkowanie ogniowe (środowisko zewnętrzne / przybrzeżne)

·Grubość powłoki: 30–60 µm

·Gramatura powłoki cynkowej: 200–350 g/m²

·Charakterystyka: Gruba powłoka; odporny na mgłę solną; długa żywotność

VI. Parametry sprężystości i odkształcenia

·Moduł sprężystości: ≈1,2×10⁵ MPa

·Minimalne wydłużenie przy zerwaniu: ≥2,0% (wymaganie standardowe)

·Zalecany współczynnik bezpieczeństwa:

oStatyczne rozciąganie/kotwienie: ≥3,5

oPodnoszenie/zastosowania dynamiczne: ≥5–6

VII. Właściwości zmęczeniowe i zginające

·Wytrzymałość zmęczeniowa: Około 45%–55% wytrzymałości na rozciąganie

·Minimalny promień zgięcia: ≥6× średnica liny (aby zapobiec załamaniom/uszkodzeniu)

·Kierunek układania: prawy, regularny (RHRL); konstrukcyjnie stabilna, odporna na załamania

VIII. Temperatura robocza i ograniczenia

·Temperatura pracy: -40°C do +80°C

·Maksimum krótkotrwałe: ≤120°C (brak odwarstwień powłoki cynkowej)

·Zabronione: Długotrwałe narażenie na silne kwasy/zasady, pieczenie w wysokiej temperaturze lub silne uderzenia

Liny stalowe ocynkowane dla trendów rozwojowych branży budowlanej

Branża lin stalowych ocynkowanych dla budownictwa przechodzi modernizację w sześciu kluczowych obszarach — technologii, produktów, rynków, zastosowań, zrównoważenia środowiskowego i cyfryzacji — aby kompleksowo sprostać wymaganiom inżynieryjnym w zakresie lekkich, długotrwałych, wysoce odpornych na korozję i ultrabezpiecznych nowoczesnych konstrukcji stalowych. Konkretne kierunki rozwoju są następujące:

1. Trendy technologiczne: wysoka wytrzymałość, odporność na korozję i optymalizacja konstrukcji

Przemysł stale ewoluuje w kierunku wyższej wytrzymałości, dłuższej żywotności i doskonałej odporności na korozję. Standardowe klasy wytrzymałości zmieniają się z 1570/1770 MPa na 1870/1960 MPa, a wysokiej klasy produkty osiągają 2160 MPa, umożliwiając zmniejszenie ciężaru własnego i większą nośność odpowiednią dla konstrukcji stalowych o dużej rozpiętości. Technologie powlekania wychodzą poza tradycyjne cynkowanie ogniowe i wykorzystują powłoki kompozytowe cynkowo-aluminiowo-magnezowe i stopy metali ziem rzadkich; oferują one znacznie zwiększoną odporność na mgłę solną, spełniając potrzeby środowisk silnie korozyjnych, takich jak strefy przybrzeżne i przemysłowe chemiczne. Dodatkowo, zagęszczone splotki i uszczelnione, odporne na skręcanie konstrukcje stopniowo zastępują standardowe konstrukcje lin, skutecznie zwiększając wytrzymałość na zrywanie i trwałość zmęczeniową.

2. Trendy produktowe: specyficzne dla aplikacji, o wysokim bezpieczeństwie i konfigurowalne

Produkty odchodzą od specyfikacji ogólnych w stronę specjalistycznych serii dostosowanych do konstrukcji stalowych, dostosowanych do różnorodnych scenariuszy operacyjnych, takich jak usztywnianie ścian osłonowych, podnoszenie ciężkich przedmiotów i napinanie na dużych rozpiętościach. Elastyczne systemy dostosowywania obsługują cięcie na stałą długość, obróbkę końcówek i zintegrowaną dostawę pasującego osprzętu, co znacznie skraca czas realizacji projektu. Jednocześnie unowocześniane są standardy bezpieczeństwa w celu zwiększenia marginesów bezpieczeństwa projektu; kompleksowe testy fabryczne i identyfikowalność w całym cyklu życia zapewniają bezpieczeństwo operacyjne projektów konstrukcji stalowych.

3. Trendy rynkowe: koncentracja produkcji, substytucja krajowa i ekspansja eksportowa

Kierując się ekologicznymi limitami produkcji i polityką „dwuemisyjną”, nieefektywne moce produkcyjne są stopniowo wycofywane, a produkcja w coraz większym stopniu koncentruje się wśród wiodących przedsiębiorstw, co podkreśla zalety klastrów przemysłowych. W dużej mierze osiągnięto substytucję importu w przypadku wysokiej klasy lin stalowych stosowanych w morskiej energetyce wiatrowej, inżynierii morskiej i wysokiej jakości ścianach osłonowych, krajowymi produktami wysokiej klasy spełniającymi międzynarodowe standardy wydajności. Co więcej, wykorzystując możliwości infrastrukturalne wynikające z inicjatywy „Jeden pas i jeden szlak”, eksport lin z drutu stalowego ocynkowanego do konstrukcji stalowych stale rośnie, ustanawiając globalny zasięg rynkowy.

4. Trendy w zastosowaniach: stabilny tradycyjny popyt i gwałtowny wzrost w nowej energii i inżynierii morskiej

Popyt pozostaje stabilny i nadal ewoluuje na tradycyjnych rynkach konstrukcji stalowych, w tym w zakładach przemysłowych, stadionach i miejskich ścianach osłonowych. Nowa energia okazała się głównym motorem wzrostu; projekty infrastrukturalne, takie jak lądowa i morska energetyka wiatrowa, systemy montażu fotowoltaicznego, magazynowanie energii i linie przesyłowe ultrawysokiego napięcia (UHV), generują znaczny popyt na specjalistyczne liny stalowe o wysokiej wytrzymałości i odporności na korozję. Co więcej, projekty inżynierii morskiej – w tym mosty morskie i terminale przybrzeżne – zachęcają do stosowania na dużą skalę lin stalowych o wysokiej odporności na korozję, poszerzając w ten sposób zakres zastosowań branży.

5. Trendy środowiskowe: produkcja niskoemisyjna, ekologiczna, o obiegu zamkniętym i energooszczędna

Branża kompleksowo przechodzi na procesy zielonego cynkowania i wdraża niskoenergetyczne linie produkcyjne, systemy wodne w obiegu zamkniętym oraz technologie odzyskiwania żużlu cynkowego. Środki te znacznie zwiększają stopień odzysku cynku, a w połączeniu z topnikiem bezcyjankowym i procesami niskoemisyjnymi są zgodne z celami środowiskowymi „Dual Carbon”. Ponadto branża wykorzystuje wysoką wytrzymałość, lekkość i wyjątkową żywotność swoich produktów, aby zmniejszyć zużycie materiałów i częstotliwość wymiany, osiągając w ten sposób oszczędność energii i redukcję emisji w całym cyklu życia produktu.

6. Trendy cyfrowe: inteligentne monitorowanie i konserwacja predykcyjna

Branża stopniowo wdraża inteligentne systemy obsługi i konserwacji (O&M). Wykorzystując wbudowane czujniki, systemy te umożliwiają monitorowanie online w czasie rzeczywistym naprężenia, zużycia i temperatury liny stalowej, a także wczesne ostrzeganie o przerwanych drutach. Integracja cyfrowych modeli bliźniaków z algorytmami sztucznej inteligencji pozwala na precyzyjne przewidywanie trwałości zmęczeniowej, przekształcając tradycyjny model zaplanowanej wymiany w naukowe podejście do konserwacji predykcyjnej; skutecznie obniża to koszty eksploatacji i utrzymania projektów konstrukcji stalowych i ogranicza ryzyko bezpieczeństwa.

Często zadawane pytania

P1: Jaka jest różnica między konstrukcjami lin stalowych 6×19 i 6×37?

Odp.: Struktura 6×19 ma 6 żył po około 19 drutów na żyłę. Jest stosunkowo sztywny i odporny na zużycie, dzięki czemu idealnie nadaje się do stężeń stałych, linek odciągowych i zastosowań związanych z długotrwałym obciążeniem statycznym. Struktura 6×37 ma 6 żył po około 37 drutów na żyłę. Jest bardziej elastyczny i giętki, dzięki czemu idealnie nadaje się do podnoszenia, zastosowań wymagających wielokrotnego zginania i gwintowania w punktach połączeń.

P2: Jak wybrać linę stalową ocynkowaną galwanicznie i ogniowo?

Odp.: Lina stalowa ocynkowana elektrolitycznie ma gładką powierzchnię z cienką powłoką cynku (5-15 μm) i nadaje się do zastosowań wewnętrznych, suchych środowisk i dekoracyjnego napinania. Lina stalowa ocynkowana ogniowo ma grubą powłokę (30–60 μm) i doskonałą odporność na mgłę solną i jest wymagana do użytku na zewnątrz, na obszarach przybrzeżnych i w środowiskach o wysokiej wilgotności.

P3: Jaki współczynnik bezpieczeństwa należy zastosować w przypadku lin stalowych w konstrukcjach stalowych?

Odp.: W przypadku statycznego rozciągania i kotwienia zalecany jest współczynnik bezpieczeństwa ≥3,5. W przypadku zastosowań dźwigowych i dynamicznych wymagany jest współczynnik bezpieczeństwa ≥5-6. Projektowe współczynniki bezpieczeństwa należy potwierdzić poprzez obliczenia konstrukcyjne oparte na rzeczywistych warunkach pracy.

P4: Czy liny stalowe ocynkowane dla budownictwa można stosować do stałego usztywnienia konstrukcji?

Odp.: Tak, ocynkowana lina stalowa jest szeroko stosowana do stałego usztywnienia konstrukcyjnego w dachach konstrukcji stalowych, zawieszeniu ścian osłonowych i systemach naprężania kratownic. Jednakże powłoka ocynkowana musi być nienaruszona, a wszystkie połączenia końcowe (zaciski liny, ściągacze) muszą być prawidłowo zamontowane. Linę należy wymienić, jeżeli podczas kontroli okresowej wykryte zostaną zerwane druty, zerwane splotki lub silna korozja.

P5: Jak sprawdzić i wymienić linę ocynkowaną?

Odp.: Regularna kontrola wzrokowa powinna sprawdzić, czy przewody nie są uszkodzone, korozja, załamania i deformacje. W przypadku zastosowań krytycznych należy wymienić linę, jeśli spełniony jest którykolwiek z poniższych warunków:
(1) ilość uszkodzonych przewodów przekracza 10% całkowitej liczby przewodów na dowolnej długości skrętu;
(2) zmniejszenie średnicy przekracza 7%;
(3) widoczna jest silna korozja lub wżery;
(4) zaobserwowano załamanie lub uwięzienie ptaków.
