HAISHENGzapewnia inżynierięOkrągła pusta kolumna z rur stalowychrozwiązania dla budynków stalowych, obiektów przemysłowych, stadionów, chodników, mostów, wiat i konstrukcji prefabrykowanych. Wykonane ze stali konstrukcyjnej Q235B lub Q355B, kolumny te łączą w sobie okrągły profil nośny z elastycznymi połączeniami i opcjami ochrony przed korozją dla wymagających zastosowań konstrukcyjnych.
Kolumna z pustych rur stalowych jest pionowym elementem konstrukcyjnym przeznaczonym do przenoszenia obciążeń z nadbudówki na jej fundament. Jego wydrążony okrągły przekrój zapewnia zrównoważony rozkład obciążenia, wysoką odporność na ściskanie osiowe, odporność na skręcanie i stosunkowo niski opór wiatru. W zależności od wymagań projektu kolumny mogą być produkowane z rur stalowych bez szwu lub spawanych i dostosowywane za pomocą płyt podstawowych, usztywnień, płyt łączących, kołnierzy, akcesoriów do podnoszenia i powłok ochronnych. W tym artykule wyjaśniono ich konstrukcję, kluczowe specyfikacje, proces produkcyjny, zalety, zastosowania i kwestie związane z wyborem.
Spis treści
- Co to jest kolumna z okrągłych pustych rur stalowych?
- Jak skonfigurowana jest kolumna z okrągłych pustych rur stalowych?
- Jakie są główne zalety strukturalne?
- Jakie specyfikacje powinni ocenić kupujący?
- Jak produkowane są okrągłe kolumny z pustych rur stalowych?
- Gdzie stosuje się okrągłe kolumny z pustych rur stalowych?
- Jak wypada w porównaniu z innymi kolumnami stalowymi?
- Jak kupujący powinni wybrać właściwą kolumnę?
- Często zadawane pytania
- Dlaczego warto współpracować z profesjonalnym producentem?
Co to jest kolumna z okrągłych pustych rur stalowych?
Kolumna z pustych rur stalowych jest pionowym elementem konstrukcyjnym nośnym o pustym cylindrycznym przekroju poprzecznym. Jest ona powszechnie wytwarzana ze stali konstrukcyjnej węglowej lub stali niskostopowej i może być produkowana jako rura bez szwu lub rura walcowana i spawana.
W przeciwieństwie do kolumny z litej stali, pusta w środku konstrukcja pozwala na redukcję niepotrzebnego materiału, zachowując jednocześnie mocny profil konstrukcyjny. Okrągła geometria rozkłada naprężenia na obwodzie i zapewnia stałą wytrzymałość niezależnie od kierunku obciążenia. To sprawia, że projekt jest szczególnie przydatny tam, gdzie słupy mogą podlegać połączonemu ściskaniu osiowemu, zginaniu, skręcaniu, obciążeniom wiatrem lub siłom mimośrodowym.
Typowa specyfikacja jest wyrażona jakoφD × t × L, gdzie D oznacza średnicę zewnętrzną, t oznacza grubość ścianki, a L oznacza długość kolumny. Na przykład φ219 × 8 × 6000 oznacza średnicę zewnętrzną 219 mm, grubość ścianki 8 mm i długość 6 m.

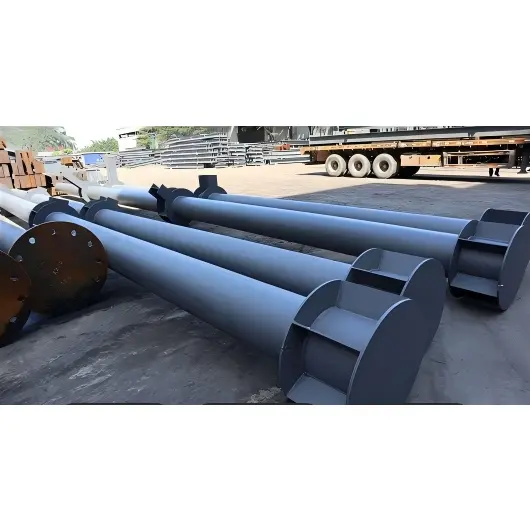

Jak skonfigurowana jest kolumna z okrągłych pustych rur stalowych?
Kolumna z rur konstrukcyjnych to coś więcej niż rura stalowa. W przypadku wielu projektów kompletny zespół obejmuje elementy łączące i wzmacniające, które umożliwiają integrację kolumny z fundamentami, belkami, systemami dachowymi i innymi elementami konstrukcyjnymi.
- Korpus kolumny:Główna okrągła rura stalowa wybrana według średnicy, grubości ścianki, długości, gatunku materiału i obciążeń projektowych.
- Płyta podstawowa:Spawana płyta stalowa, która przenosi obciążenia kolumny na fundament za pomocą śrub kotwiących.
- Płytki lub pierścienie usztywniające:Zbrojenie stosowane tam, gdzie wymagane są większe obciążenia lub lokalna nośność na wyboczenie.
- Płyta górna lub kołnierz:Zapewnia punkt połączenia dla belek, kratownic, górnych słupów i innych komponentów konstrukcyjnych.
- Płyty łączące i wsporniki:Ułatwienie połączeń belek ze słupami lub rur z rurami.
- Śruby o wysokiej wytrzymałości:Stosowany do śrubowych połączeń konstrukcyjnych, jeśli jest to określone w projekcie technicznym.
- Powłoka ochronna:W zależności od warunków środowiskowych można stosować systemy podkładowe, pośrednie, nawierzchniowe lub cynkowanie.
W przypadku bardzo długich konstrukcji poszczególne sekcje można również łączyć za pomocą spawania, kołnierza lub innych zaprojektowanych konfiguracji połączeń.
Jakie są główne zalety strukturalne?
Zrównoważony rozkład obciążenia
Przekrój kołowy nie ma konwencjonalnej mocnej i słabej osi. Jego geometria rozkłada naprężenia wokół rury, dzięki czemu nadaje się do konstrukcji narażonych na obciążenia z różnych kierunków.
Silna kompresja i wydajność skrętna
Kolumny rurowe są często wybierane do zastosowań wymagających znacznej nośności osiowej i odporności na skutki skręcania. Zamknięta pusta sekcja zapewnia również użyteczną wydajność konstrukcyjną tam, gdzie ważna jest stabilność i obciążenie wielokierunkowe.
Zmniejszona ekspozycja na wiatr
Opływowy profil cylindryczny może zmniejszyć opór aerodynamiczny w porównaniu z kątowymi profilami konstrukcyjnymi. Ta cecha może być cenna w przypadku odsłoniętych kolumn w zadaszeniach, chodnikach, wieżach, konstrukcjach stadionów i innych instalacjach zewnętrznych.
Wydajna instalacja
W porównaniu z niektórymi cięższymi alternatywami konstrukcyjnymi, puste w środku kolumny stalowe mogą zapewnić efektywny stosunek wytrzymałości do masy. Fabryczna produkcja płyt podstawowych, elementów łączących, otworów i powłok ochronnych może również zmniejszyć ilość obróbki wymaganej na placu budowy.
Elastyczność architektoniczna
Gładki, cylindryczny wygląd sprawdza się dobrze, gdy elementy konstrukcyjne są celowo widoczne. Kolumny okrągłe mogą zatem łączyć funkcje konstrukcyjne i architektoniczne w budynkach komercyjnych, obiektach użyteczności publicznej, konstrukcjach krajobrazowych i nowoczesnych projektach przemysłowych.
Jakie specyfikacje powinni ocenić kupujący?
Wybór słupa konstrukcyjnego należy rozpocząć od wymagań inżynieryjnych, a nie od prostego wyboru średnicy rury. Gatunek materiału, grubość ścianki, długość, konfiguracja połączeń, warunki obciążenia, tolerancje produkcyjne i środowisko korozyjne – wszystko to wpływa na ostateczną specyfikację.
| Parametr | Typowe informacje | Dlaczego to ma znaczenie |
|---|---|---|
| Stopień stali | Q235B/Q355B | Określa podstawową wytrzymałość i przydatność do obciążeń konstrukcyjnych |
| Średnica zewnętrzna | Około. φ89–φ1020 mm i rozmiary niestandardowe | Wpływa na nośność, stabilność, konstrukcję połączenia i wygląd |
| Grubość ścianki | Około. 4–50 mm | Wspiera wytrzymałość konstrukcyjną i lokalną odporność na wyboczenie |
| Długość | Zwykle 6 m / 9 m / 12 m | Określa wymagania dotyczące transportu, montażu i łączenia |
| Typ produkcji | Bezszwowe lub spawane | Wybierane według średnicy, obciążenia, wymagań produkcyjnych i kosztów |
| Ochrona powierzchni | Malowanie lub cynkowanie ogniowe | Pomaga chronić stal przed korozją w różnych środowiskach |
| Elementy połączenia | Płyty podstawy, kołnierze, usztywnienia, śruby, wsporniki | Zapewnia kompatybilność z całym systemem konstrukcyjnym |
Na przykład informacje o produkcie firmy HAISHENG określają Q235B i Q355B jako główne gatunki materiałów i podają wymiary rur w formacie φD × t × L. Rzeczywiste wymiary konstrukcyjne należy zawsze ustalać na podstawie obliczeń projektowych i obowiązujących norm projektowych.
Jak produkowane są okrągłe kolumny z pustych rur stalowych?
Profesjonalna produkcja przekształca stalową rurę lub płytę w gotowy zespół konstrukcyjny gotowy do transportu i montażu. Kontrolowany proces produkcyjny pomaga zachować dokładność wymiarową, jakość spoin, prostotę i ochronę powierzchni.
- Kontrola surowca:Sprawdzany jest gatunek stali, wymiary, stan powierzchni i odpowiednia dokumentacja materiałowa.
- Cięcie:Rury lub blachy stalowe są cięte zgodnie z wymaganą długością kolumny i rysunkami wykonawczymi.
- Tworzenie się:Kolumny spawane o dużej średnicy można wytwarzać poprzez walcowanie blachy stalowej do kształtu cylindrycznego, a następnie spawanie.
- Przygotowanie końcowe:Końce kolumn mogą być obrobione maszynowo lub ukosowane, aby uzyskać wymaganą geometrię połączenia.
- Montaż komponentów:Płyty podstawy, płyty górne, usztywnienia, wsporniki, kołnierze i płyty łączące są rozmieszczone zgodnie z rysunkami technicznymi.
- Spawalniczy:Komponenty są spawane przy użyciu odpowiednich procedur produkcyjnych, a tam, gdzie jest to wymagane, przeprowadzane są badania nieniszczące.
- Prostowanie i korekta:Odkształcenia spawalnicze i prostoliniowość kolumny są sprawdzane i korygowane w razie potrzeby.
- Obróbka otworów:Otwory na śruby i narzędzia są wiercone lub przetwarzane do określonych wymiarów i lokalizacji.
- Obróbka powierzchniowa:Rdzę i zgorzelinę walcowniczą można usunąć poprzez piaskowanie przed nałożeniem podkładu i powłoki ochronnej.
- Kontrola końcowa:Wymiary, połączenia, spoiny, stan powłoki, oznaczenia i opakowanie są sprawdzane przed wysyłką.
W przypadku słupów o dużej średnicy konstrukcja spawana zapewnia większą elastyczność w zakresie średnicy i grubości ścianki. Natomiast kolumny z rur bez szwu mogą być przydatne tam, gdzie preferowana jest bezszwowa konstrukcja i określone wymagania wymiarowe.
Gdzie stosuje się okrągłe kolumny z pustych rur stalowych?
Połączenie wydajności konstrukcyjnej i czystej geometrii cylindrycznej pozwala tym kolumnom służyć zarówno celom inżynieryjnym, jak i architektonicznym.
- Zakłady przemysłowe:Stosowane jako pionowe podpory konstrukcyjne w fabrykach i zakładach produkcyjnych.
- Stadiony i obiekty wielkopowierzchniowe:Nadaje się do konstrukcji, w których ważne jest obciążenie wielokierunkowe i wygląd architektoniczny.
- Chodniki i zadaszenia:Gładki profil stanowi praktyczne rozwiązanie w przypadku odsłoniętych podpór zewnętrznych.
- Budynki prefabrykowane:Komponenty produkowane fabrycznie mogą uprościć montaż i poprawić koordynację budowy.
- Mosty i obiekty miejskie:Ma zastosowanie do wybranych filarów, elementów wsporczych, słupków poręczy i powiązanych konstrukcji.
- Architektura krajobrazu:Kolumny cylindryczne mogą zapewnić wsparcie konstrukcyjne, zachowując jednocześnie czysty wygląd.
- Konstrukcje wysokościowe:Większe elementy CHS można zaprojektować na znaczne obciążenia pionowe i kombinowane.
Jak wypada w porównaniu z innymi kolumnami stalowymi?
Różne profile konstrukcyjne służą różnym celom inżynieryjnym. Dlatego okrągłe profile zamknięte należy oceniać zgodnie z wymaganiami projektu, a nie traktować jako uniwersalny zamiennik profili H lub profili zamkniętych kwadratowych/prostokątnych.
| Funkcja | Okrągła pusta sekcja | Kwadratowa/prostokątna sekcja pusta | Stal o przekroju H |
|---|---|---|---|
| Przekrój | Okrągłe i puste | Kwadratowe lub prostokątne i puste | Otwarty profil w kształcie litery H |
| Zachowanie wielokierunkowe | Zrównoważony wokół sekcji | Zależy od geometrii przekroju | Silne i słabe osie są wyraźne |
| Odporność na skręcanie | Silne zachowanie w sekcji zamkniętej | Dobre zachowanie w sekcji zamkniętej | Ogólnie mniej skuteczny w skręcaniu |
| Ekspozycja na wiatr | Opływowy profil cylindryczny | Bardziej kanciasty profil | Otwarty profil kołnierzowo-środkowy |
| Wygląd architektoniczny | Gładki i cylindryczny | Czysty geometryczny wygląd | Konwencjonalny wygląd strukturalny |
| Typowe zastosowania | Duże rozpiętości, odsłonięte konstrukcje, kolumny, podpory architektoniczne | Budynki, ramy, podpory sprzętu | Wielokondygnacyjne ramy i ciężkie systemy konstrukcyjne |
Wybór odpowiedniej sekcji zależy od obliczeń konstrukcyjnych, wymagań dotyczących połączeń, warunków produkcji, dostępności materiałów, budżetu projektu i obowiązujących norm budowlanych.
Jak kupujący powinni wybrać właściwą kolumnę?
W przypadku zespołów zakupowych, inżynierów, wykonawców i producentów konstrukcji stalowych jasna specyfikacja techniczna może znacznie zmniejszyć problemy z komunikacją i opóźnienia w ofertach.
- Zdefiniuj obciążenia projektowe:Podaj obciążenia osiowe, momenty zginające, efekty skręcające, obciążenia wiatrem, warunki sejsmiczne i inne istotne informacje projektowe.
- Potwierdź wymiary:Określ średnicę zewnętrzną, grubość ścianki, długość i wymagane tolerancje wymiarowe.
- Wybierz klasę materiału:Q235B i Q355B są powszechnym wyborem, a ocena końcowa powinna być zgodna z wymogami projektu.
- Określ szczegóły połączenia:Podaj wymiary płyty podstawy, rozmieszczenie śrub kotwiących, wymagania dotyczące kołnierzy, lokalizacje połączeń belek i szczegóły żeber.
- Weź pod uwagę środowisko:Środowiska zewnętrzne, wilgotne, przybrzeżne lub agresywne chemicznie mogą wymagać zwiększonej ochrony przed korozją.
- Potwierdź wymagania dotyczące inspekcji:Omów kontrolę wymiarową, kontrolę spoin, badania nieniszczące, grubość powłoki i dokumentację przed produkcją.
- Zaplanuj logistykę:Weź pod uwagę długość kolumny, ograniczenia transportu, punkty podnoszenia, segmentację, opakowanie i kolejność instalacji.
Szczegółowy rysunek lub pakiet specyfikacji pozwala producentowi określić najbardziej odpowiednią trasę produkcji i konfigurację połączeń. Kupujący mogą również przejrzeć elementy ze stali konstrukcyjnej, aby zrozumieć, w jaki sposób kolumny integrują się z innymi prefabrykowanymi elementami stalowymi.
Często zadawane pytania
Jakie materiały są powszechnie stosowane na okrągłe kolumny z pustych rur stalowych?
Na te kolumny powszechnie stosuje się stale konstrukcyjne Q235B i Q355B. Ostateczny materiał należy dobrać na podstawie obliczeń konstrukcyjnych, obowiązujących norm, warunków środowiskowych i wymagań projektu.
Jaka jest różnica między kolumnami z rur bezszwowych i spawanych?
Kolumny bezszwowe produkowane są z rur stalowych bez szwu i nie posiadają spoiny wzdłużnej. Kolumny spawane są formowane z blachy stalowej i łączone poprzez spawanie. Konstrukcja spawana zapewnia większą elastyczność w przypadku dużych średnic i niestandardowych grubości ścianek, natomiast rury bez szwu mogą być korzystne w przypadku określonych średnic i wymagań konstrukcyjnych.
Czy można dostosować okrągłą kolumnę z pustych rur stalowych?
Tak. W zależności od możliwości produkcyjnych i wymagań technicznych, można dostosować średnicę, grubość ścianki, długość, płyty podstawy, górne połączenia, usztywnienia, płyty łączące, otwory na śruby, uchwyty do podnoszenia, konfiguracje połączeń i obróbkę powierzchni.
Jak wygląda ochrona antykorozyjna?
Typowe opcje obejmują śrutowanie, a następnie systemy podkładów, powłok pośrednich i nawierzchniowych. W odpowiednich zastosowaniach można również rozważyć cynkowanie ogniowe, szczególnie tam, gdzie wymagana jest zwiększona ochrona przed korozją.
Czy okrągłe kolumny rurowe nadają się do konstrukcji zewnętrznych?
Można je stosować w zastosowaniach zewnętrznych, takich jak zadaszenia, chodniki, konstrukcje krajobrazowe, obiekty komunalne i inne odsłonięte systemy stalowe, jeśli odpowiednio określono wymiary słupów, projekt konstrukcyjny, połączenia i system ochrony przed korozją.
Jakie informacje należy podać prosząc o wycenę?
Przydatne informacje obejmują ilość, gatunek stali, średnicę zewnętrzną, grubość ścianki, długość, rysunki połączeń, szczegóły płyty podstawowej, wymagania dotyczące obróbki powierzchni, standardy kontroli, miejsce przeznaczenia i oczekiwany harmonogram dostaw. Rysunki konstrukcyjne są szczególnie pomocne w przypadku projektów niestandardowych.
Dlaczego warto współpracować z profesjonalnym producentem?
Słup konstrukcyjny musi działać jako część kompletnego systemu nośnego, dlatego wybór produktu powinien obejmować coś więcej niż tylko porównanie cen rur. Dokładność produkcji, jakość spawania, szczegóły połączeń, ochrona powierzchni, procedury kontroli, pakowanie i koordynacja dostaw wpływają na końcowy wynik projektu.
HAISHENG dostarcza okrągłe, puste w środku kolumny z rur stalowych, wykonane ze stali konstrukcyjnej Q235B lub Q355B i obsługuje konfiguracje produkcyjne obejmujące płyty podstawowe, usztywnienia, płyty łączące, śruby o wysokiej wytrzymałości i powłoki ochronne. W przypadku wymagań specyficznych dla projektu kupujący mogą dostarczyć rysunki, wymiary, informacje o obciążeniu, ilość i warunki zastosowania, aby można było ocenić odpowiednią konfigurację kolumny.
Planujesz projekt konstrukcji stalowej lub zaopatrujesz się w niestandardowe kolumny konstrukcyjne?Podziel się swoimi rysunkami i wymaganiami technicznymi z firmą HAISHENG już dziś. W przypadku wyboru materiałów, szczegółów produkcji, konfiguracji połączeń, wsparcia ofertowego i planowania dostaw,skontaktuj się z namiaby omówić Twój projekt z zespołem HAISHENG.
