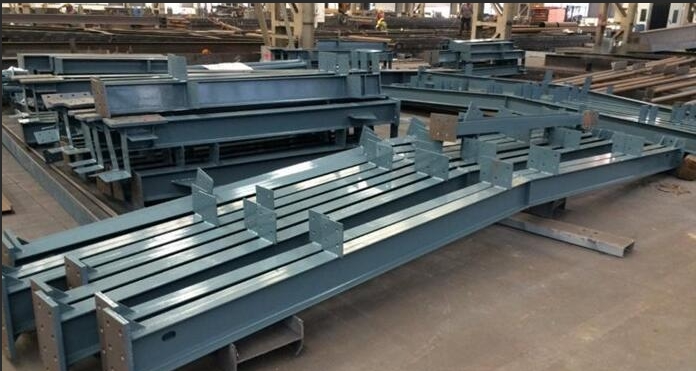

Belka stalowa o przekroju H

Belka stalowa o przekroju H. przekrój poprzeczny w kształcie litery „H” utworzony przez spawanie lub walcowanie na gorąco pasów górnych i dolnych ze środkowym środnikiem. Zaprojektowane przede wszystkim tak, aby wytrzymywały poprzeczne obciążenia zginające i ścinające, służą jako standardowe belki główne i drugorzędne w obiektach przemysłowych, wielokondygnacyjnych konstrukcjach stalowych i systemach stropowych. Proces produkcyjny obejmujący cięcie, montaż, spawanie łukiem krytym, prostowanie kołnierzy, śrutowanie oraz nakładanie antykorozyjnych podkładów i powłok nawierzchniowych skutecznie rozwiązuje kluczowe problemy zagranicznych nabywców dotyczące zamówień transgranicznych, takie jak odkształcenia zginające/ugięcia, wewnętrzne pęknięcia spoin i niewspółosiowość połączeń.

Hardkorowe zalety inżynieryjne belek H:

Odporny na odkształcenia pod dużym obciążeniem; minimalne ugięcie wzdłuż osi silnego zginania:

Sekcja H Stalowa Masa belek w górnych i dolnych półkach – gdzie odporność na naprężenia zginające jest najważniejsza – podczas gdy środnik jest przeznaczony do przenoszenia sił ścinających. Ta z natury wydajna konstrukcja przekroju poprzecznego skutecznie kontroluje ugięcie w przypadku posadzek przemysłowych o dużej rozpiętości i dużych obciążeń oraz projektów fabrycznych. Nawet przy ciągłych uderzeniach z dużym obciążeniem belka jest odporna na widoczne odkształcenia i uginanie się, dzięki czemu pozioma konstrukcja o dużej rozpiętości pozostaje idealnie prosta przez dziesięciolecia użytkowania.

Wydajność materiałowa dla maksymalnych rozpiętości; powiększona powierzchnia użytkowa budynku:

Przy tej samej nośności belki stalowe HAISHENG o przekroju H są znacznie lżejsze niż tradycyjne dźwigary skrzynkowe lub dźwigary płytowe o pełnym środniku. Zmniejszony ciężar własny nie tylko zmniejsza niepotrzebny tonaż stali o prawie 30% – drastycznie oszczędzając koszty wysyłki za granicę – ale także znacznie zmniejsza obciążenie stalowych kolumn nośnych i fundamentów betonowych. Co najważniejsze, umożliwia jednopiętrowym fabrykom osiągnięcie dłuższych i szerszych rozpiętości bez kolumn, zapewniając zagranicznym nabywcom bardziej otwarte, przestronne wnętrza do operacji produkcyjnych i rozmieszczenia sprzętu.

Solidne, odporne na zmęczenie i wytrzymujące siły wiatru i sejsmiczne:

Od dawna dostarczamy kluczowe komponenty konstrukcyjne czołowym przedsiębiorstwom państwowym z chińskiego sektora budowlanego — takim jak CSCEC, CREC i CRCC — przyjmując ich rygorystyczne standardy kontroli jakości podczas inspekcji w naszych fabrykach. Nasze flagowe niskostopowe stale o wysokiej wytrzymałości Q355B i Q235B zapewniają stabilność strukturalną, doskonałą wytrzymałość i doskonałą odporność na zmęczenie. W połączeniu z profesjonalnymi procesami kontroli spoin firmy Haisheng, stalowa konstrukcja z łatwością wytrzymuje gwałtowne kołysania powodowane przez tajfuny i intensywne siły ścinające występujące podczas nagłych trzęsień ziemi.

Kompleksowa obróbka antykorozyjna i wyjątkowa trwałość:

Stanowi to znaczącą przewagę konstrukcyjną stali o przekroju H w porównaniu z zamkniętymi rurami kwadratowymi i belkami skrzynkowymi; pozbawiony zamkniętych wnęk, wszystkie powierzchnie pozostają w pełni odsłonięte. Do usuwania rdzy i zgorzeliny walcowniczej z całego elementu wykorzystujemy w pełni zautomatyzowane oczyszczarki przelotowe, osiągając najwyższy standard Sa2,5. Następnie za pomocą agregatów hydrodynamicznych nanoszone są jednolite warstwy podkładu epoksydowego bogatego w cynk, powłoki pośredniej i powłoki nawierzchniowej. W środowiskach narażonych na silną korozję mgły solnej – takich jak zakłady chemiczne lub obszary przybrzeżne – oferujemy opcjonalny proces cynkowania ogniowego z powłoką cynku o grubości ≥85 μm. Dzięki temu, czy to w warsztatach przemysłowych ciężkich, czy na zewnętrznych platformach stalowych, konstrukcja pozostanie wolna od ukrytej rdzy i łuszczenia się farby przez dwadzieścia do trzydziestu lat.

Precyzyjna wysyłka gotowa do montażu i bezpieczna logistyka oceaniczna:

Unikalne tłoczenie komponentów „gotowych do montażu”: Przed wysyłką każda belka stalowa o przekroju H jest stemplowana unikalnym identyfikatorem komponentu i numerem referencyjnym, ściśle odpowiadającym szczegółowym rysunkom warsztatowym i liniom siatki. Każda przesyłka zawiera certyfikaty jakości materiałów, raporty z kontroli wymiarowej i raporty ze 100% testów ultradźwiękowych (UT) dla spoin klasy 1. Po przybyciu na miejsce kierownicy ds. zaopatrzenia i główni inżynierowie na miejscu mogą z łatwością zidentyfikować komponenty na podstawie rysunków, skutecznie eliminując krytyczne problemy typowe dla przesyłek zawierających ładunki mieszane, takie jak brakujące części, nieprawidłowe specyfikacje lub czasochłonne wyszukiwanie niedopasowanych komponentów.

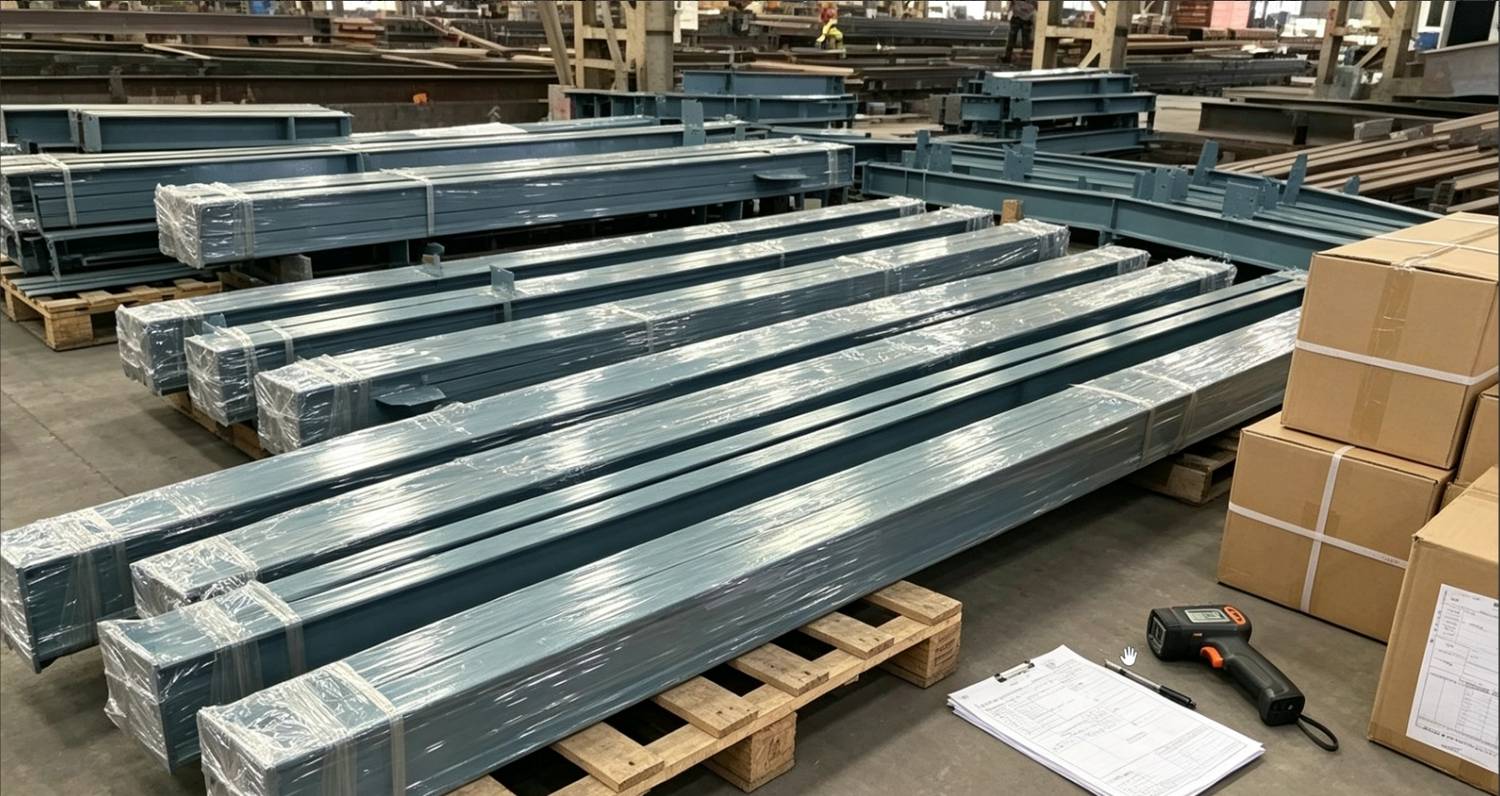

Doświadczenie w załadunku kontenerów 40-stopowych typu High Cube (HQ) i kompleksowa ochrona:

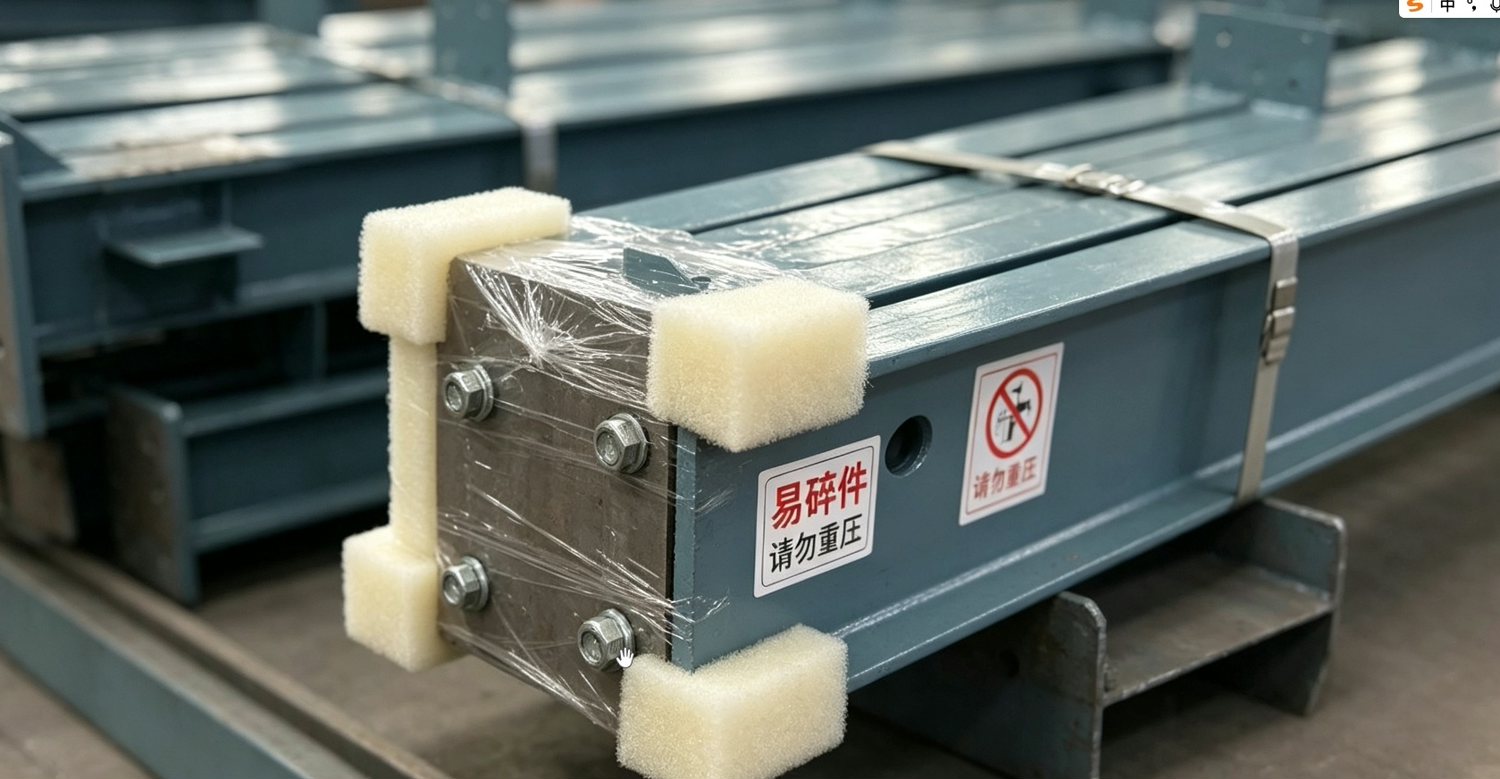

 W przypadku bardzo długich belek (przekraczających 12 metrów) i dużych belek stożkowych Haisheng stosuje profesjonalne plany załadunku kontenerów 3D, aby zmaksymalizować wewnętrzną objętość kontenerów HQ o długości 40 stóp. Obszary krytyczne — w tym końce belek i punkty narażone na ścinanie lub naprężenia konstrukcyjne — są wzmocnione specjalistycznymi materiałami ochronnymi i bezpiecznie przymocowane, aby zapobiec ruchom, wstrząsom lub kolizjom podczas transportu oceanicznego. Małe materiały eksploatacyjne, takie jak śruby o wysokiej wytrzymałości, nakrętki, podkładki i zatrzaski do tymczasowego pozycjonowania, są uporządkowane i oznaczone w drewnianych skrzyniach lub stalowych ramach odpornych na fumigację, co optymalizuje przestrzeń i minimalizuje koszty wysyłki.

Kompletny pakiet komponentów do montażu na miejscu:

Wszystkie płyty końcowe, otwory na śruby o wysokiej wytrzymałości, usztywnienia połączeń, wsporniki belek drugorzędnych i mocowania płatwi są znormalizowane i prefabrykowane na fabrycznych liniach montażowych. Dzięki wysokiej precyzji wiercenia CNC 3D nie jest wymagana praca na gorąco ani spawanie w zagranicznym miejscu pracy. Pracownicy mogą po prostu postępować zgodnie z dostarczonymi rysunkami instalacyjnymi, aby przymocować śruby o wysokiej wytrzymałości klasy 8.8 lub 10.9 — podobnie jak przy montażu klocków Lego — umożliwiając szybki i wydajny montaż i eliminując wysokie koszty związane z wydłużonymi harmonogramami instalacji na miejscu i wyspecjalizowanymi spawaczami.

Główne materiały na elementy konstrukcyjne belek dwuteowych:

Tworzywo	Niższa granica plastyczności (ReL)	wytrzymałość na rozciąganie	Obowiązujące scenariusze
Q235B	≥235MPa	375 ~ 500 MPa	Standardowy budynek fabryczny, belki wtórne dachu
Q355B	≥355MPa	470 ~ 630 MPa	Dźwigary główne do warsztatów o dużej wytrzymałości i budynków wielokondygnacyjnych
W przypadku stref o niskiej temperaturze wybierz Q355NL (spełniający wymagania testu udarności w niskiej temperaturze).

Dlaczego warto wybrać nas?

Prowadzimy wyspecjalizowane bazy produkcyjne konstrukcji stalowych w wielu regionach, w tym w Tianjin, Hubei i Shandong, co podkreśla nowo utworzona baza komponentów wielkogabarytowych Quangang, która obejmuje 176 mu i stanowi inwestycję o wartości 320 milionów RMB. Haisheng może poszczycić się solidną roczną zdolnością produkcyjną przekraczającą 50 000 ton. Elastycznie koordynujemy produkcję i skonsolidowaną wysyłkę z najbardziej odpowiedniej bazy w oparciu o lokalizację projektu i harmonogram wysyłki. Eliminuje to opóźnienia w dostawach typu „kropelkowego”, często spowodowane niewystarczającą wydajnością mniejszych producentów – opóźnienia, które w przeciwnym razie mogłyby zagrozić krytycznym kamieniom milowym projektu.

Często zadawane pytania

P1: Jaka jest minimalna ilość zamówienia (MOQ) elementów konstrukcji stalowej Haisheng?

Standardowe MOQ dla typowych komponentów inżynieryjnych wynosi zwykle 10 ton metrycznych. Oferujemy jednak elastyczne zasady zamówień próbnych w przypadku wstępnych projektów testowych z nowymi klientami lub w przypadku małych i średnich projektów lekkich stalowych ram portalowych. Rzeczywiste MOQ można negocjować i potwierdzać w oparciu o specyfikacje komponentów na rysunkach projektu, rodzaje materiałów (np. standardowe sekcje walcowane na gorąco vs. niestandardowe sekcje spawane) oraz specyficzne wymagania dotyczące załadunku kontenera.

P2: Jakie produkty i specyfikacje konstrukcji stalowych można dostosować?

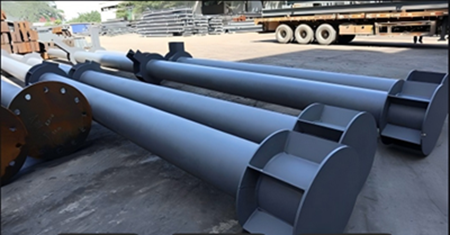

Wspieramy personalizację w oparciu o kompletne rysunki konstrukcyjne. Nasze możliwości w zakresie belek dwuteowych obejmują wysokości środników od 100 mm do 1500 mm i grubości kołnierzy/środników od 6 mm do 60 mm, w tym niestandardowe sekcje spawane i belki stożkowe (o zmiennym przekroju poprzecznym); Dostępne są kolumny o przekroju okrągłym (CHS) o średnicach zewnętrznych od φ89 mm do φ630 mm, a także o większych, niestandardowych rozmiarach.

P3: Jaki jest typowy czas realizacji zamówień?

Czas realizacji standardowych kształtowników walcowanych na gorąco i konwencjonalnych belek drugorzędnych wynosi zazwyczaj 7–10 dni roboczych. W przypadku zamówień obejmujących wytrzymałe belki główne lub stożkowe sztywne ramy – które wymagają skomplikowanych detali, wiercenia 3D CNC lub niestandardowej produkcji spawanej – czas realizacji wynosi zazwyczaj 10–15 dni roboczych.
