Okrągłe kolumny stalowe to pionowe elementy konstrukcyjne nośne składające się głównie z okrągłych pustych rur stalowych. W zastosowaniach inżynieryjnych wytrzymują głównie ściskanie osiowe, a jednocześnie przenoszą momenty zginające, momenty skręcające i inne połączone obciążenia, w zależności od konfiguracji konstrukcyjnej. Kolumny te mogą być wykonane z rur stalowych bezszwowych lub spawanych; określone parametry, takie jak średnica rury, grubość ścianki, gatunek materiału i szczegóły połączeń — są określane na podstawie obciążeń projektowych, rozpiętości, wysokości budynku, warunków instalacji i środowiska pracy. Oferta produktów wykracza poza sam korpus rurowy i obejmuje kompleksowy system komponentów, takich jak płyty podstawy, płyty czołowe, usztywnienia, wsporniki, blachy węzłowe, kołnierze, płyty łączące, śruby o dużej wytrzymałości i osprzęt do podnoszenia.

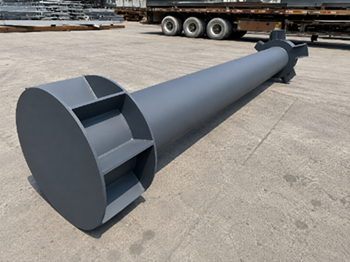

Okrągłe kolumny stalowe są produkowane na określone długości i szczegóły połączeń na podstawie rysunków konstrukcyjnych. System składa się z głównego korpusu rurowego, przyłączy końcowych od góry i od dołu, akcesoriów łączących i elementów pomocniczych, podzielonych na pięć modułów: korpus słupa, interfejs podstawa słupa/fundament, połączenie pokrywy słupa, połączenie belki ze słupem i akcesoria pomocnicze. Specyfikacje są zwykle oznaczane jako φD×t×L, gdzie D oznacza średnicę zewnętrzną, t grubość ścianki, a L długość elementu (np. φ219×8×6000 oznacza średnicę zewnętrzną 219 mm, grubość ścianki 8 mm i długość 6000 mm). Standardowe średnice zewnętrzne obejmują φ89, 114, 165, 219, 273, 325, 426, 530, 630 i większe, przy czym grubość ścianki można wybrać w zależności od wymagań projektu.
W przypadku bardzo długich kolumn można zastosować konstrukcję segmentową, aby uwzględnić ograniczenia związane z transportem, podnoszeniem i konstrukcyjnymi na miejscu, z połączeniami wykonanymi za pomocą kołnierzy lub połączeń spawanych. W zależności od rodzaju fundamentu podstawy słupów można wyposażyć w płyty podstawy, śruby kotwiące, podkładki regulacyjne i elementy poziomujące; blaty kolumn mogą być wyposażone w pokrywy, mocowania przyłączeniowe lub kołnierze; a połączenia belek ze słupami mogą obejmować wsporniki, blachy węzłowe, blachy łączące lub zaciski — jak określono na rysunkach — w celu połączenia słupa rurowego z górnymi konstrukcjami, takimi jak belki stalowe, kratownice lub ramy przestrzenne.
Okrągły przekrój zapewnia równomierny rozkład obciążenia we wszystkich kierunkach, dzięki czemu idealnie nadaje się do warunków ściskania osiowego i obciążeń wielokierunkowych.
Gładki, zakrzywiony profil zapewnia wyrafinowany wygląd, równoważąc nośność konstrukcyjną z ogólną estetyką architektoniczną.
Okrągły profil minimalizuje opór powietrza, dzięki czemu nadaje się do konstrukcji na wolnym powietrzu, takich jak zadaszenia, pergole i stadiony.
Optymalizuje równowagę pomiędzy nośnością a ciężarem własnym, spełniając jednocześnie wymagania projektowe, ułatwiając transport, podnoszenie i instalację na miejscu.
Obsługuje różne zabiegi antykorozyjne, takie jak powlekanie natryskowe i cynkowanie ogniowe, umożliwiając stosowanie rozwiązań dostosowanych do określonych środowisk, takich jak warunki wilgotne lub zewnętrzne.
Konfigurowalne specyfikacje — w tym średnica zewnętrzna, grubość ścianki, długość, płyty łączące, płyty podstawy i części osadzone — spełniają różnorodne potrzeby projektów konstrukcji stalowych.

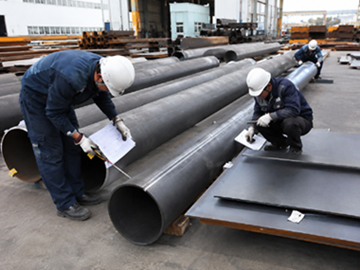

Okrągłe kolumny stalowe to elementy konstrukcyjne projektowane na zamówienie; ich jakość zależy nie tylko od surowca stalowego, ale także od krytycznych etapów przetwarzania, takich jak cięcie, walcowanie, spawanie, prostowanie, montaż połączeń i obróbka antykorozyjna.
Kontrola surowców → Układ i cięcie → Walcowanie i formowanie → Spawanie korpusu kolumny → Kontrola spoin → Zaokrąglanie i prostowanie → Obróbka końców i ukosów → Montaż płyt podstawowych, płyt górnych i połączeń → Spawanie połączeń → Wycinanie otworów i końcowe wyrównanie → Usuwanie rdzy i obróbka antykorozyjna → Kontrola końcowa, etykietowanie, pakowanie i wysyłka.
Bezszwowe kolumny okrągłe powstają w wyniku dalszej obróbki gotowych rur stalowych bez szwu. Spawane kolumny okrągłe wymagają dodatkowych etapów, takich jak cięcie blachy stalowej, walcowanie i spawanie wzdłużne, co czyni je szczególnie przydatnymi w projektach wymagających dużych średnic, grubych ścian lub niestandardowych wymiarów.
Po spawaniu przeprowadza się badania nieniszczące (NDT) odpowiednich spoin zgodnie ze specyfikacjami projektowymi; gotowy element przechodzi kontrolę końcową obejmującą dokładność wymiarową, jakość spoin i integralność powłoki antykorozyjnej. Klasy spoin, współczynniki kontroli i kryteria akceptacji dla różnych projektów należy określić zgodnie z dokumentacją projektową i obowiązującymi normami.
Wsporniki pionowe dla zakładów przemysłowych, magazynów i prefabrykowanych konstrukcji stalowych.
Kolumny stalowe i wsporniki konstrukcyjne stadionów, centrów wystawowych, budynków o dużej rozpiętości, terminali transportowych itp.
Budowa zadaszeń wejściowych, stalowych chodników, korytarzy łączących i powiązanych konstrukcji wsporczych.
Pergole krajobrazowe, kolumny dekoracyjne, fasady budynków i inne projekty wymagające równowagi pomiędzy integralnością strukturalną i estetyką.
Ma zastosowanie do obiektów komunalnych, obiektów mostowych, słupków poręczy itp., w oparciu o projekt inżynieryjny.
W przypadku projektów obejmujących ogromne wysokości, duże rozpiętości, połączenia wielokierunkowe lub złożone złącza, specyfikacje okrągłych słupów rurowych i szczegółowy projekt połączeń można określić poprzez analizę statyczną. Zakres zastosowania podany w oryginalnej dokumentacji produktu obejmuje zakłady przemysłowe, mosty, obiekty użyteczności publicznej, obiekty komunalne, architekturę krajobrazu i budynki prefabrykowane.

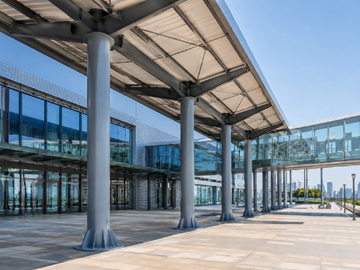

Nowoczesne centrum wystawiennicze przy wejściu wykorzystuje stalową baldachim o dużej rozpiętości, połączoną z systemem korytarzy budynku. Projekt wymagał pionowego wsparcia zadaszenia i korytarzy, a jednocześnie wymagał wysokich standardów w zakresie estetyki architektonicznej, przestrzeni komunikacyjnej i ogólnego efektu wizualnego; w rezultacie jako główne elementy nośne wybrano okrągłe kolumny z rur stalowych.
Kolumny z rur okrągłych mają czysty, opływowy profil, który tworzy spójny język architektoniczny wraz ze szklanymi ścianami osłonowymi i nowoczesną stalową konstrukcją dachu. Konstrukcyjnie słupy są zakotwiczone do fundamentu za pomocą płyt podstawowych i elementów usztywniających, natomiast ich górne sekcje łączą się z belkami stalowymi i konstrukcją dachu, tworząc kompletny system nośny dla czaszy.
Tak. Kolumny z rur okrągłych można dostosować na podstawie rysunków technicznych dotyczących średnicy zewnętrznej, grubości ścianki, długości, materiału i rodzaju połączenia. Zapewniamy również produkcję wsporczą płyt podstawowych, górnych, usztywniających, łączących, wsporników, kołnierzy, osadzonych części itp. W przypadku wyjątkowo długich komponentów produkcja może być prowadzona w sekcjach – w zależności od wymagań transportowych i montażowych – z połączeniami wykonanymi za pomocą kołnierzy lub spawania.
Proces produkcyjny obejmuje takie etapy, jak kontrola surowców, cięcie, spawanie, zaokrąglanie i prostowanie, montaż połączeń, wiercenie otworów, obróbka antykorozyjna i kontrola produktu końcowego. Badania nieniszczące (NDT) przeprowadza się po spawaniu zgodnie ze specyfikacjami projektowymi. Na etapie wyrobu gotowego sprawdzana jest dokładność wymiarowa, jakość spoin oraz powłoki antykorozyjne; komponenty są następnie etykietowane przed umieszczeniem w magazynie lub wysyłką.

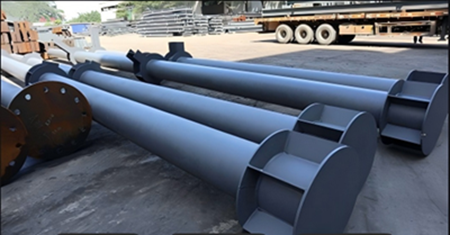

Okrągłe kolumny stalowe można wytwarzać w sekcjach w zależności od długości i warunków projektowych, wykorzystując połączenia kołnierzowe lub spawane. Gotowe komponenty są etykietowane, sprawdzane i pakowane do wysyłki, co ułatwia obsługę wyjątkowo długich komponentów.
