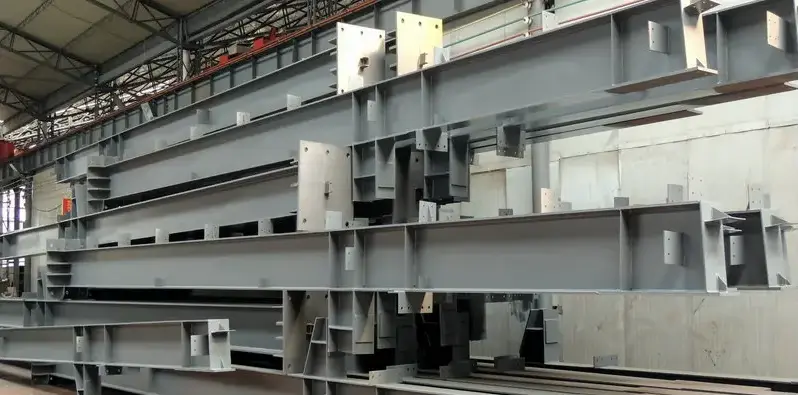

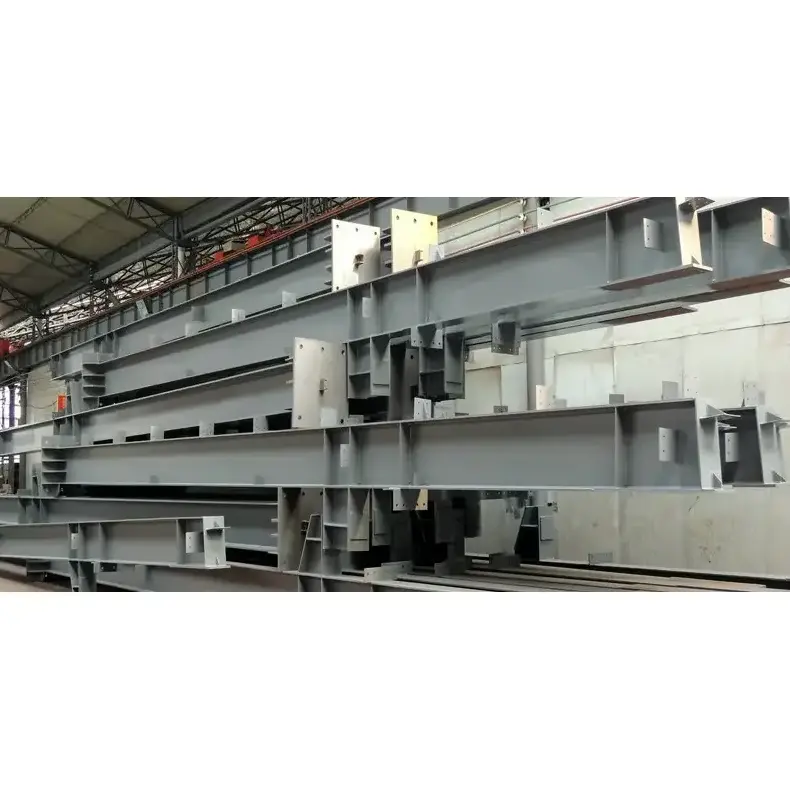

Kolumna stalowa z belką H o dużej wytrzymałości służy jako podstawowy pionowy element konstrukcyjny nośny firmy HAISHENG. Wykonane z wysokiej jakości, zgodnej z normami stali konstrukcyjnej Q355B/Q235B, kolumny te są dostępne w dwóch typach przekrojów belek dwuteowych: walcowanych na gorąco i spawanych. Każdy produkt poddawany jest wieloetapowemu, precyzyjnemu procesowi produkcyjnemu i jest łączony ze znormalizowanymi elementami łączącymi oraz profesjonalną obróbką antykorozyjną, dzięki czemu nadaje się do spełnienia wymagań dotyczących nośności pionowej szerokiej gamy projektów konstrukcji stalowych.
Nasza fabryka utrzymuje duże rezerwy magazynowe i wspiera dostosowywanie komponentów niestandardowych lub o unikalnych kształtach. W porównaniu ze zwykłymi kolumnami stalowymi nasze produkty oferują wyraźne zalety, w tym doskonałą nośność, dużą odporność sejsmiczną, krótsze cykle budowy i możliwość recyklingu. W związku z tym są preferowanym wyborem w przypadku nośnych słupów stalowych w budynkach przemysłowych, infrastrukturze publicznej oraz w projektach budownictwa komercyjnego i mieszkaniowego.
- Materiał i proces: Wykonane z niskostopowej stali konstrukcyjnej Q355B/Q235B o wysokiej wytrzymałości, z wykorzystaniem walcowanych na gorąco lub spawanych belek dwuteowych jako profilu podstawowego. Kolumny poddawane są kompleksowej serii standardowych etapów produkcyjnych: cięcie CNC, montaż komponentów, automatyczne spawanie łukiem krytym, prostowanie kołnierzy, śrutowanie w celu usunięcia rdzy i nakładanie powłoki antykorozyjnej.
- Funkcja podstawowa: Słup, pełniący funkcję głównego pionowego elementu nośnego w głównej konstrukcji budynku, przyjmuje i podtrzymuje obciążenia z dachu i wyższych pięter, stabilnie przenosząc te siły w dół do fundamentu, podtrzymując w ten sposób całą konstrukcję konstrukcyjną budynku.
- Komponenty standardowe: Zespół kolumny stalowej z belką H o dużej wytrzymałości obejmuje główny korpus kolumny z belką dwuteową, pogrubione płyty podstawy, usztywnienia wzmacniające i płyty łączące. Możemy również dostarczyć dostosowane do projektu śruby o wysokiej wytrzymałości i inne elementy złączne połączeń jako kompletny pakiet, umożliwiający natychmiastowe podniesienie i montaż po dostawie.
- Infrastruktura przemysłowa: Małe, średnie i duże fabryki konstrukcji stalowych, magazyny, warsztaty produkcyjne i przemysłowe platformy stalowe.
- Budynki użyteczności publicznej: stadiony sportowe o dużej rozpiętości, sale wystawowe i obiekty pomocy miejskiej.
- Projekty komercyjne i mieszkaniowe: wieżowce i bardzo wysokie budynki, prefabrykowane wille z lekkiej stali i kompleksy handlowe.
- Dziedziny specjalistyczne: pomocnicze filary mostów, obiekty wsparcia energetycznego i petrochemicznego, bazy logistyczne i magazynowe oraz inne projekty konstrukcji stalowych.
Przekrój mechaniczny naszych kolumn stalowych z belkami H o dużej wytrzymałości został profesjonalnie zoptymalizowany; ich wytrzymałość na ściskanie w pionie i odporność na zginanie boczne znacznie przewyższają wytrzymałość standardowych kolumn stalowych. Są w stanie wytrzymać bardzo duże rozpiętości i duże obciążenia podłóg, zapewniając stabilne wsparcie dla wielopiętrowych budynków i ciężkich zakładów przemysłowych. Eliminuje to zasadniczo zagrożenia inżynieryjne – takie jak deformacja słupów lub niewystarczająca nośność – i sprawia, że idealnie nadają się do środowisk konstrukcyjnych obciążonych dużym obciążeniem.
Kolumny charakteryzują się sztywną, integralną, jednoczęściową formowaną konstrukcją o doskonałej odporności na skręcanie i odkształcenia. Produkowane są w ścisłej zgodności z krajowymi normami dotyczącymi projektowania sejsmicznego konstrukcji stalowych. Są w stanie wytrzymać siły zewnętrzne, takie jak silny wiatr i trzęsienia ziemi, skutecznie poprawiając ogólną stabilność budynku. Ponadto, utrzymując współczynnik smukłości słupa na poziomie ≤150, zapobiegamy problemom z niestabilnością słupa, zapewniając kompleksowe, długoterminowe bezpieczeństwo budynku i minimalizując przyszłe ryzyko związane z konserwacją i eksploatacją.
Wszystkie elementy konstrukcyjne przechodzą znormalizowaną prefabrykację w naszym dedykowanym zakładzie produkcyjnym, co gwarantuje, że tolerancje wymiarowe, jakość spawania i prostopadłość powierzchni czołowej spełniają rygorystyczne normy. Na miejscu nie jest wymagane dodatkowe cięcie ani spawanie; Instalacja odbywa się po prostu poprzez podniesienie i połączenia śrubowe. To znacznie usprawnia procedury budowlane na miejscu, bezpośrednio skracając cykl budowy o ponad 30% i pomaga wykonawcom zaoszczędzić zarówno na kosztach robocizny, jak i harmonogramie.
Zaopatrujemy się wyłącznie w profile stalowe Q235B/Q355B spełniające krajowe standardy od głównych, renomowanych producentów. Materiały te charakteryzują się jednolitym składem, dużą wytrzymałością i niskim poziomem zanieczyszczeń, co eliminuje ryzyko pękania lub kruchego pękania na poziomie materiału podstawowego. Kolumny poddano podwójnej obróbce antykorozyjnej — łączącej cynkowanie ogniowe z powłokami ochronnymi — dzięki czemu nadają się do stosowania w złożonych środowiskach zewnętrznych, w których występują ekstremalne temperatury. W normalnych warunkach pracy gotowe kolumny stalowe mają żywotność ponad 20 lat.
W porównaniu do słupów betonowych lub słupów stalowych o nieregularnym kształcie, słupy stalowe z belkami dwuteowymi serii HW/HM/HN zajmują mniej przestrzeni w przekroju poprzecznym, co zapewnia bardziej otwarty i niezakłócony widok wnętrza. Ułatwia to rozmieszczenie urządzeń produkcyjnych na dużą skalę, rozmieszczenie regałów magazynowych i ogólne planowanie terenu w obiekcie, maksymalizując w ten sposób powierzchnię użytkową wewnątrz budynku. Konstrukcja ta szczególnie dobrze nadaje się do małych i średnich fabryk oraz projektów magazynowych o dużej gęstości.
Oferujemy kompleksowe pokrycie wszystkich specyfikacji i modeli, przy standardowych długościach od 3 do 12 metrów dostępnych do natychmiastowej bezpośredniej wysyłki. Dodatkowo, w oparciu o rysunki konstrukcyjne klienta, świadczymy niestandardowe usługi - w tym niestandardowe wysokości, wstępnie nawiercone otwory montażowe, niestandardowe rozmieszczenie płyt usztywniających i fazowanie - aby w pełni dostosować się do różnorodnych wymagań przemysłowych, komunalnych, komercyjnych i międzynarodowych projektów konstrukcji stalowych.
Nasze zakłady produkcyjne i przetwórcze wytwarzają produkty z wysokiej jakości, przyjaznej dla środowiska stali, co generuje zerową emisję substancji zanieczyszczających. Po rozbiórce budynku lub renowacji projektu te wytrzymałe stalowe kolumny z belkami H można bezpośrednio poddać recyklingowi — przetopić i ponownie wykorzystać — przy wskaźniku recyklingu przekraczającym 95%. Jest to nie tylko zgodne z globalnymi standardami budownictwa ekologicznego, ale także pomaga obniżyć całkowite koszty zakupu projektu, skutecznie równoważąc odpowiedzialność za środowisko z efektywnością ekonomiczną.
Nasze kolumny stalowe z belkami H o dużej wytrzymałości są przycinane na precyzyjne długości za pomocą dedykowanych maszyn do cięcia CNC. Ściśle kontrolujemy tolerancje wymiarowe z dokładnością do ±2 mm i zapewniamy prostopadłość powierzchni czołowej ≤1,5 mm. Gwarantuje to, że oba końce kolumny są idealnie płaskie, co skutkuje minimalnymi szczelinami w złączach i zapobiega problemom, takim jak niewspółosiowość instalacji lub złe dopasowanie.
Podstawy kolumn wyposażone są w pogrubione, specjalistyczne płyty podstawy i poddawane są kompleksowemu spawaniu z pełną penetracją. Spoiny są mocne, solidne i wolne od porowatości oraz wtrąceń żużla, co znacznie wzmacnia połączenie konstrukcyjne pomiędzy podstawą kolumny a fundamentem. Eliminuje to ryzyko oderwania się płyty podstawy lub pęknięcia spoiny w warunkach pracy pod dużym obciążeniem.
Na podstawie rysunków konstrukcyjnych klienta wykonujemy niestandardowe etapy obróbki, takie jak wiercenie czołowe, spawanie płyt łączących i fazowanie czołowe. Położenie wszystkich otworów, średnice otworów i kąty ukosowania są ściśle zgodne z branżowymi standardami instalacyjnymi, zapewniając pełną kompatybilność z głównymi komponentami złączy dostępnymi na rynku.
Jednolicie stosujemy dwuprocesową metodę usuwania rdzy – łączącą śrutowanie przelotowe i piaskowanie – aby dokładnie wyeliminować zgorzelinę walcowniczą, rdzę i plamy oleju z powierzchni stalowych. Uzyskany stopień usuwania rdzy spełnia krajowe standardy akceptacji konstrukcji, kładąc w ten sposób solidny fundament pod późniejszą powłokę antykorozyjną i zapobiegając problemom, takim jak odrywanie się powłoki farby i lokalna korozja.
Stosujemy warstwowy system powłok natryskowych składający się z podkładu epoksydowego bogatego w cynk w połączeniu ze specjalistyczną powłoką nawierzchniową, zapewniającym jednolitą grubość suchej powłoki i wyjątkową przyczepność. Alternatywnie, na życzenie można dostosować proces antykorozyjny poprzez cynkowanie ogniowe. Te podwójne rozwiązania zostały zaprojektowane tak, aby spełniać specyficzne wymagania różnych środowisk operacyjnych – w tym ustawień wewnętrznych, ekspozycji na zewnątrz i wysoce korozyjnych regionów przybrzeżnych.
- Standard stali walcowanej na gorąco o przekroju H: GB/T 11263-2024 (oficjalnie obowiązuje od 1 maja 2025 r.)
- Ogólny standard projektowania konstrukcji stalowych: GB 50017-2017
- Specyfikacja stali o przekroju H do konstrukcji budowlanych: JG/T 581-2023
- Specyfikacja spawania konstrukcji stalowych: GB 50661
|
Tworzywo |
Granica plastyczności (ReH) |
Wytrzymałość na rozciąganie (Rm) |
Wydłużenie (A) |
Wytrzymałość na uderzenia (-20 ℃) |
|
Q235B |
≥235MPa |
375–500 MPa |
≥26% |
≥27J |
|
Q355B |
≥355MPa |
470–630 MPa |
≥20% |
≥34J |
- Klasyfikacja przekrojów: HW (szeroki kołnierz – preferowany w przypadku słupów stalowych, zapewniający optymalną nośność); HM (Średni kołnierz – kolumny nośne ogólnego przeznaczenia); HN (wąski kołnierz — stosowany głównie do belek stalowych, w razie potrzeby można go dostosować do słupów)
- Format zapisu specyfikacji: Wysokość H × Szerokość kołnierza B × Grubość środnika t₁ × Grubość kołnierza t₂
- Dane techniczne najlepiej sprzedającej się serii HW: HW100×100 (6×8), HW200×200 (8×12), HW300×300 (10×15), HW400×400 (12×20)
- Powierzchnia przekroju A: 63,53 cm²
- Moment bezwładności: Ix = 4770 cm⁴, Iy = 1600 cm⁴
- Promień bezwładności: ix = 8,67 cm, iy = 5,02 cm
- Wskaźnik przekroju: Wx = 477 cm3, Wy = 160 cm3
- Masa teoretyczna: 49,9 kg/m
- Wzór obliczeniowy współczynnika smukłości: λ = L0 / i (gdzie L0 to długość efektywna, a i to promień bezwładności)
- Dopuszczalny współczynnik smukłości: W przypadku słupów stalowych wykonanych ze stali gatunku Q235B/Q355B współczynnik jest jednolicie ograniczony do ≤ 150, aby ograniczyć ryzyko niestabilności konstrukcji.
- Wzór na stabilność osiową przy ściskaniu: N ≤ φAf (gdzie φ = współczynnik stateczności, A = pole przekroju poprzecznego, f = obliczeniowa wytrzymałość na ściskanie).
- Tolerancje cięcia: Długość ±2 mm; prostopadłość powierzchni czołowej ≤1,5 mm.
- Standardy spawania: Spoiny czołowe wykorzystują proces pełnej penetracji; klasa jakości spoiny ≥ Stopień II; podlegają w 100% ultradźwiękowym badaniom nieniszczącym.
- Formowanie i korekta: Całkowite prostowanie przeprowadzane po spawaniu; prostość kolumny ≤ L/1000; środniki i kołnierze muszą być wolne od pęknięć, rozwarstwień, zadziorów i innych wad.
- Proces cynkowania ogniowego: Grubość powłoki ≥85 μm; żywotność w warunkach zewnętrznych sięga 15–20 lat.
- System powłok ochronnych: Połączenie podkładu epoksydowego bogatego w cynk i powłoki nawierzchniowej; całkowita grubość suchej powłoki ≥120 µm.
- Przydatność środowiskowa: Możliwość stabilnej pracy w zakresie temperatur od -20°C do +60°C; posiada wszechstronne właściwości użytkowe, w tym odporność na wiatr, odporność na wstrząsy sejsmiczne, odporność na warunki atmosferyczne i odporność na korozję.
HAISHENG obsługuje pięć głównych baz produkcyjnych strategicznie zlokalizowanych w Tianjin, Fujian, Shandong i Hubei, które mogą poszczycić się roczną zdolnością produkcyjną elementów konstrukcji stalowych przekraczającą 50 000 ton. Utrzymujemy duży zapas kolumn stalowych z belkami H o dużej wytrzymałości; Standardowe specyfikacje (3–12 metrów) wysyłane są tego samego dnia, w którym złożono zamówienie. Wyroby niestandardowe, spersonalizowane są produkowane i dostarczane w ciągu 7–15 dni roboczych. Wspieramy transgraniczny eksport pełnokontenerowy, dbając o to, aby nasze tempo dostaw było idealnie dopasowane do wymogów harmonogramowych krajowych i międzynarodowych projektów inżynieryjnych.
Firma posiada uprawnienia I i II stopnia w zakresie konstrukcji stalowych oraz uprawnienia w zakresie generalnego wykonawstwa budownictwa kubaturowego. Posiadamy liczne patenty krajowe obejmujące technologie takie jak stężenia sejsmiczne i konstrukcje stalowe odporne na skręcanie. Wszystkie produkty są wysyłane wraz z certyfikatami materiałowymi, raportami z badań nieniszczących i certyfikatami zgodności fabryki, w pełni spełniając standardy przetargowe, przetargowe i odbiorcze wymagane dla projektów inżynieryjnych zarówno w kraju, jak i za granicą.
Zapewniamy pełny pakiet usług obejmujący cały cykl życia projektu: wsparcie przedsprzedażowe obejmujące wybór rozwiązania, obliczenia obciążenia i bezpłatną wycenę; w fazie sprzedaży oferujemy aktualizację postępu produkcji w czasie rzeczywistym oraz raporty z kontroli jakości; i wsparcie posprzedażowe obejmują bezpłatne wskazówki techniczne dotyczące instalacji, a także dożywotnie doradztwo techniczne. Oferujemy kompleksowe rozwiązanie umożliwiające rozwiązywanie problemów w całym procesie — od zakupu i dostosowywania po instalację i konserwację — znacznie zmniejszając w ten sposób ogólne koszty dla kupującego.
Obecnie cała nasza oferta kolumn stalowych z belkami H o dużej wytrzymałości — dostępnych w gatunkach stali Q235B i Q355B — jest dostępna w magazynie i gotowa do natychmiastowej sprzedaży. Oferujemy bezpłatną dostawę próbek, bezpłatne szczegółowe rysunki techniczne i ekskluzywne usługi dostosowywania niestandardowych lub specjalistycznych komponentów. Niezależnie od tego, czy potrzebujesz małego, sporadycznego zamówienia na skromny warsztat, czy też zamówienia masowego na dużą skalę dla dużego zagranicznego projektu infrastrukturalnego, HAISHENG jest w pełni przygotowany, aby zapewnić dostosowane rozwiązania i wyceny spełniające Twoje specyficzne potrzeby.
Skontaktuj się z nami już dziś, aby otrzymać najnowsze ceny w czasie rzeczywistym, pełną instrukcję specyfikacji technicznych i plan zaopatrzenia dostosowany specjalnie do Twojego projektu!
