Poziomy system stężeń stalowych konstrukcyjnych

Instalowane w płaszczyźnie górnej lub dolnej półki belki dachowej w konfiguracji „X” (krzyżowej), poziome stalowe systemy stężeń konstrukcyjnych mają kluczowe znaczenie dla stabilności przestrzennej budynków przemysłowych. Działają głównie przy rozciąganiu, a nie ściskaniu i współpracują z cięgnami i usztywnieniami kolan, tworząc boczny system oporu dachu.

1. Funkcje produktu

Przenosi obciążenie wiatrem ze ścian szczytowych oraz poziome siły sejsmiczne na ściągi w szczytach słupów, kierując je następnie w dół do stężeń międzykolumnowych i do fundamentu; ogranicza boczne przemieszczenie stalowych belek dachowych, zapobiegając całkowitemu przechyleniu bocznemu lub niestabilności konstrukcji dachu.

2. Wspólne materiały

1). Zastosowania standardowe: Kątownik stalowy z równoramiennymi ramionami (L50×5, L63×5, L70×6);

2). Obiekty o dużej rozpiętości, obciążone dużym obciążeniem lub odporne na wstrząsy sejsmiczne: Okrągłe kształtowniki zamknięte o małej średnicy (CHS); standardowym materiałem jest Q235B, przy czym Q355B jest używany do zastosowań przy dużych obciążeniach.

3. Miejsca instalacji

Montowane w przęsłach końcowych dachu oraz w przęsłach flankujących dylatacje, tworzą sztywną membranę konstrukcyjną.

Standardowa konfiguracja dostarczana fabrycznie

1. Główne elementy usztywniające

Poprzeczki usztywniające (kątowniki stalowe lub CHS) dostarczane jako indywidualnie produkowane zespoły; para krzyżujących się ukośnie elementów w obrębie jednego przęsła tworzy jeden kompletny zestaw stężeń poziomych.

2. Akcesoria do połączeń końcowych

1. Końcowe płyty łączące: blachy stalowe o grubości 8–14 mm przyspawane fabrycznie do obu końców elementu usztywniającego, posiadające wstępnie wywiercone otwory na śruby do przykręcenia do kołnierzy belek stalowych;

2. Środkowa blacha łącząca: Wspólna blacha łącząca w punkcie przecięcia konfiguracji „X”, gdzie oba stężenia ukośne zachodzą na siebie i są zabezpieczone.

3. Pasujące elementy złączne

Standardowe śruby klasy 4.8 (M16/M20) do użytku ogólnego; Śruby o wysokiej wytrzymałości klasy 8.8 (z podkładkami płaskimi i podkładkami sprężystymi) do konstrukcji odpornych na wstrząsy sejsmiczne lub obiektów, w których znajdują się suwnice pomostowe.

4. Specyfikacje ochrony przed korozją

1). Standard: ręczne przygotowanie powierzchni St3 + grunt i warstwa nawierzchniowa (grubość suchej powłoki: 60–90 µm);

2). Obszary przemysłowe korozyjne / Regiony przybrzeżne: Pełne cynkowanie ogniowe.

5. Specyfikacje przeciwpożarowe

Nałożenie cienkowarstwowej, pęczniejącej powłoki ognioodpornej o czasie trwania 0,5 godziny w wyznaczonych strefach pożarowych; obróbka antykorozyjna tylko dla obszarów bez wymagań ochrony przeciwpożarowej.

Standardowe kompletne rozwiązania dla poziomych stalowych systemów stężeń konstrukcyjnych

1. Konwencjonalne stalowe stężenie kątowe: główny element stalowy kątowy + końcowe płyty łączące + pośrednie płyty łączące + obróbka antykorozyjna + pasujące śruby

2. Wytrzymałe zaokrąglone profile drążone (CHS) Stężenie poziome: element CHS + pogrubione płyty końcowe + krzyżowe blachy węzłowe + śruby o dużej wytrzymałości

3. Uproszczone lekkie usztywnienia: smukły kątownik stalowy, bez pogrubionych usztywnień; zwykle stosowane w małych budynkach przemysłowych z lekkiej stali

Integracja Produktu

Stężenia poziome (poprzeczny opór wiatru) + ściągi (połączenie rozciągane wzdłużne) + stężenia kolanowe (utwierdzenie boczne belek) tworzą zintegrowany, stabilny system stężeń dachu. Kluczowe zalety

1. Skutecznie przeciwdziała siłom poziomym, zapewniając solidną odporność na wiatr i wstrząsy sejsmiczne, jednocześnie zapobiegając całkowitemu kołysaniu się lub przesuwaniu dachu.

2. Zwiększa odstępy pomiędzy elementami ramy, zapobiegając przesunięciu lub deformacji stalowych belek i płatwi.

3. Charakteryzuje się prostą konstrukcją z elastycznymi układami instalacji, co ułatwia wygodną konstrukcję.

4. Wykonane z wytrzymałego materiału o dużej wytrzymałości na rozciąganie, który jest odporny na poluzowanie i odkształcenie podczas długotrwałego użytkowania.

5. Poddaje się kompleksowej obróbce antykorozyjnej, zapewniającej wysoką trwałość obiektom przemysłowym na zewnątrz lub narażonym na ekspozycję.

6. Wysoce kompatybilny; doskonale integruje się z kompletnymi systemami konstrukcji stalowych, takimi jak sztywne ramy portalowe i budynki przemysłowe o dużej rozpiętości.

Charakterystyczne cechy poziomych stężeń dachu

I. Unikalne zalety w zakresie wydajności strukturalnej

1. Poziomy stalowy system stężeń konstrukcyjnych wykorzystuje konfigurację krzyżową w kształcie litery X, specjalnie zaprojektowaną do przenoszenia poprzecznych sił poziomych. Działa pod obciążeniem jednokierunkowym — działając jedynie podczas rozciągania, a nie ściskania — co skutkuje krótką ścieżką obciążenia i wysoką ogólną sztywnością. Natomiast drążki kierownicze są podłużnymi elementami osiowymi, które ograniczają ruch wzdłużny, ale nie są w stanie przeciwstawić się siłom bocznym; stężenia kolanowe i pręty ugięcia zapewniają jedynie lokalne utwierdzenie płatwi i belek stalowych i nie są w stanie wytrzymać ogólnych obciążeń poziomych budynku.

2. Tworzy sztywną membranę dachową poprzez koncentrację stężeń w określonych przęsłach, skutecznie łącząc poszczególne sztywne ramy w jednolitą, sztywną konstrukcję dachu. Obciążenia wiatrem ze szczytów są szybko przenoszone przez stężenia i ściągi na słupy i fundamenty. Służy jako podstawowy element zapobiegający bocznej niestabilności dachu – możliwości, której brakuje innym akcesoriom.

II. Wybór materiałów i najważniejsze koszty

1. Podstawowym materiałem jest zazwyczaj stal kątowa o równych ramionach, która jest łatwo dostępna i opłacalna. Stal kątowa jest standardowym towarem rynkowym, łatwym do cięcia i spawania; w porównaniu do ściągów z rur okrągłych lub nośnych belek stalowych zużywa mniej materiału, co pozwala utrzymać koszty na rozsądnym poziomie w przypadku instalacji na dużą skalę. Z drugiej strony, niestandardowe dźwigary skrzynkowe lub elementy belek dwuteowych wiążą się z wysokimi kosztami i nie nadają się do masowego stosowania jako usztywnienia.

2. Wybór materiału jest klasyfikowany w zależności od konkretnych potrzeb: standardowa stal kątowa jest stosowana w zwykłych budynkach przemysłowych ze stali lekkiej, podczas gdy mniejsze usztywnienia z okrągłych rur są stosowane w obiektach o dużej rozpiętości, odpornych na wstrząsy sejsmiczne lub wyposażonych w dźwigi. Pozwala to na elastyczne dopasowanie obciążenia i zapobiega marnowaniu materiału.

III. Najważniejsze informacje dotyczące budowy i instalacji

1. Prefabrykacja dzielona i skręcanie na miejscu; w przypadku elementów standardowych nie jest wymagane spawanie na miejscu. Fabrycznie prefabrykowane elementy posiadają końcowe płyty łączące umożliwiające szybki montaż śrubowy na miejscu w połączeniach krzyżowych; jednakże niektóre cięgna wymagają wiercenia i spawania na miejscu, co powoduje niższą wydajność konstrukcji.

2. Modułowe, ustandaryzowane zestawy komponentów. Zestawy stężeń jednoprzęsłowych są produkowane masowo i charakteryzują się jednolitymi średnicami otworów i wymiennymi śrubami, co ułatwia magazynowanie zapasów oraz wymianę lub konserwację na miejscu.

IV. Konfiguracja i różnicowanie systemu

1. Stateczność boczna opiera się na stężeniach poziomych, natomiast stabilność wzdłużna opiera się na sztywnych ściągach; te dwie funkcje uzupełniają się i są niezbędne:

Stężenie poziome: zapewnia boczną odporność na wiatr i wstrząsy sejsmiczne; instalowane w określonych przęsłach.

Wzdłużne ściągi: zapewniają ciągłe wiązanie wzdłużne; rozmieszczone w całej konstrukcji. Stężenia okapowe i pręty ugięcia są drobnymi elementami związanymi z przegrodą budynku i nie uczestniczą w głównym systemie nośności bocznej.

1. Powstrzymuje wyboczenie belek stalowych z płaszczyzny, znacznie zmniejszając efektywną długość poza płaszczyzną do obliczeń; optymalizuje przekroje belek głównych i oszczędza stal.

V. Zalety antykorozyjne

Kątowniki stalowe mają regularny kształt, dzięki czemu usuwanie rdzy, malowanie i cynkowanie ogniowe jest wygodne. W porównaniu do stali kanałowej o otwartym profilu, występuje mniej niedostępnych narożników, co pozwala na dokładniejszą obróbkę antykorozyjną.

VI. Pozycjonowanie i wyróżnienie produktu

1. Stężenie poziome: opór boczny; Układ w kształcie litery X w poszczególnych przęsłach; główny element stabilności konstrukcji.

2. Cięgna: wiązanie wzdłużne; układ ciągły; jest w stanie wytrzymać zarówno rozciąganie, jak i ściskanie.

3. Stężenia okapowe / pręty ugięcia: Lokalne wzmocnienie płatwi i mniejszych belek; elementy konstrukcyjne obudowy.

Standardowy proces produkcyjny

1. Odbiór surowca

Główny materiał: okrągła stal Q235B. Weryfikacja certyfikatów jakości materiałów; sprawdzić pod kątem zgięć, pęknięć i korozji (wyprostować, jeśli zgięcie przekracza tolerancje); sprawdzić dodatkowe stalowe płyty (płyty z występami) po wejściu do magazynu.

2. Przycięcie na długość

Wytnij okrągłą stal zgodnie ze specyfikacjami rysunku za pomocą piły ściernej lub piły CNC; zeszlifuj obcięte końce na gładko i usuń zadziory.

3. Przetwarzanie końcowe (dwie popularne metody)

Opcja ① Gwintowanie (połączenie śrubowe na miejscu)

Nawiń gwinty zewnętrzne na oba końce okrągłego pręta stalowego; długość gwintu musi uwzględniać naddatek montażowy nakrętki i podkładki; zastosuj tymczasową ochronę gwintów, aby zapobiec uszkodzeniom.

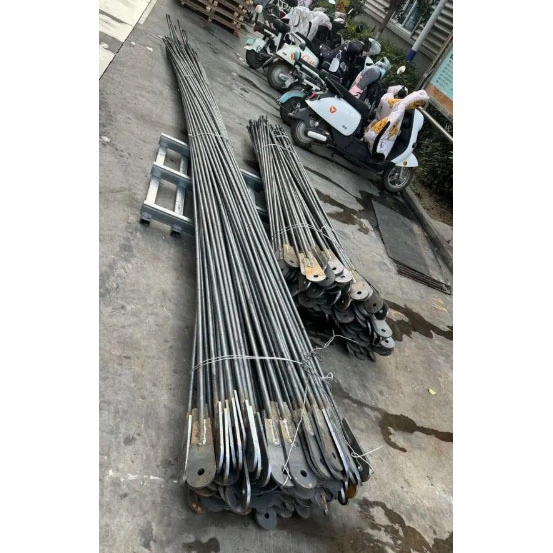

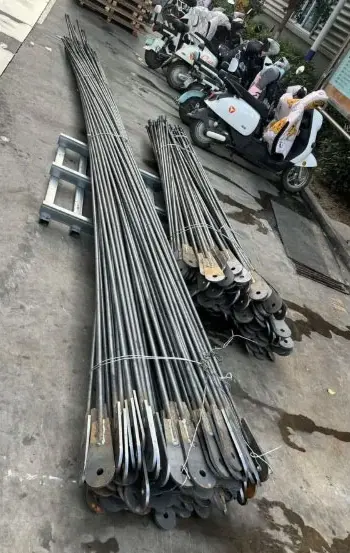

Opcja ② Spawana płyta mocująca (przykręcane połączenie belki ze słupem)

Przyspawać płyty łączące/ucha na obu końcach okrągłego pręta stalowego; użyj szablonu do wyrównania i spawu sczepnego do pozycjonowania.

4. Proces spawania (typ płytki z występem)

Spawanie pełnoobwodowe w osłonie gazu CO₂; spoiny pachwinowe II stopnia; kontrola wizualna; pobieranie próbek w celu wykrycia wad w kluczowych projektach.

5. Wykonywanie otworów (elementy płyty oczkowej)

Wiercenie CNC płytek łączących (średnice otworów dopasowane do śrub M16/M20).

6. Prostowanie i szlifowanie

Wyprostować elementy, aby skorygować zginanie wywołane spawaniem; zeszlifować odpryski i zadziory ze spawania.

7. Obróbka antykorozyjna

Standard: odrdzewienie St3 → podkład + lakier nawierzchniowy; grubość suchej powłoki 60–90 µm;

Wilgotne obszary instalacji: Cynkowanie ogniowe całego zespołu.

8. Opakowanie

Opakowanie z pasującymi nakrętkami, podkładkami płaskimi i podkładkami sprężystymi; zestawy etykiet i przechowywanie.

Standardowy proces wytwarzania poziomych stalowych stężeń konstrukcyjnych (stal kątowa typu X)

1. Kontrola surowców

1. Główny materiał: stal kątowa z równymi nogami (Q235B/Q355B); zweryfikować certyfikaty materiałowe; sprawdzić pod kątem zgięcia, skręcenia lub odkształcenia (wyprostować, jeśli przekroczone zostaną limity);

2. Ponownie sprawdź wygląd pasujących stalowych płyt łączących.

2. Piłowanie/cięcie CNC

Cięcie stali kątowej na określone długości zgodnie z rysunkami; zmielić zadziory z odciętych końcówek; oddzielny układ dla długich i krótkich elementów zespołu krzyżulca.

3. Cięcie płyty przyłączeniowej

Cięcie CNC końcowych płyt łączących i środkowych osłon krzyżowych.

4. Montaż i spawanie sczepne

Ustawić za pomocą przyrządu; wyśrodkować i szczelnie dopasować płyty łączące do obu końców stalowego kątownika; spawanie sczepne w celu zabezpieczenia; wstępnie zmontować i ustawić blachę zakładkową w środkowym punkcie przecięcia.

5. Spawanie w osłonie gazowej

Pełne spawanie CO₂ szwów pomiędzy płytami łączącymi a stalą kątową; standardowe spoiny pachwinowe II stopnia; kontrola wizualna; ograniczone pobieranie próbek w celu wykrycia wad w kluczowych projektach.

6. Wiercenie CNC otworów na śruby

Znormalizowane wiercenie płytek łączących (zwykle M16 lub M20) w celu zapewnienia precyzji rozstawu otworów i odległości od krawędzi.

7. Korekta i szlifowanie

Korekta wypaczeń lub deformacji spowodowanych spawaniem; zeszlifowanie żużla i odprysków spawalniczych.

8. Obróbka antykorozyjna

·Standard: ręczne odrdzewianie St3 → podkład + lakier nawierzchniowy (grubość suchej powłoki: 60–90 µm);

·Środowiska przybrzeżne/korozyjne: Cynkowanie ogniowe całego elementu.

9. Numeracja, pakowanie i magazynowanie

Numery komponentów oznaczone rozpiętością i zestawem montażowym; wystawiony z pasującą listą części.

Podstawowe parametry użytkowe poziomych stężeń stalowych (stal kątowa, stal okrągła i kształtowniki zamknięte kołowe)

I. Specyfikacje geometryczne

1. Kątowe stalowe stężenia poziome (przeważnie sztywne elementy rozciągane)

Typowe kątowniki równoramienne: L50×5, L63×5, L70×6, L80×6; grubość blachy przyłącza końcowego: 8–14 mm; otwory na śruby: M16, M20; długość pojedynczego elementu: 3–9 m; prostość pręta: ≤L/1000.

2. Elastyczne usztywnienie ze stali okrągłej

Średnica: Φ12–Φ22; końcówki gwintowane (40–60 mm) lub przyspawane płytki mocujące (8–12 mm); stosowany wyłącznie do usztywniania naciągowego w lekkich pokryciach dachowych.

3. Okrągła sekcja pusta (CHS) Wytrzymałe stężenia poziome

Typowe rozmiary: φ89×3, φ114×3,0, φ114×3,5; grubość blachy końcowej: 10–16 mm.

II. Właściwości mechaniczne materiału podstawowego

III. Wydajność strukturalna

1. Kątowniki stalowe / okrągłe usztywnienia stalowe: Elementy wyłącznie rozciągane (nie wytrzymują ściskania; pod wpływem ściskania następuje uszkodzenie wyboczeniowe); ułożone we wzór X; pod obciążeniem pojedynczy element ukośny działa rozciągająco.

2. Stężenie o przekroju okrągłym: wytrzymuje zarówno rozciąganie, jak i ściskanie; stabilny w obu kierunkach; stosowane w strefach o dużym natężeniu ruchu sejsmicznego i obiektach przemysłowych o dużym obciążeniu.

3. Funkcja: Przenosi szczytowe obciążenia wiatrem i poziome siły sejsmiczne; ogranicza przemieszczenie belek stalowych poza płaszczyznę; współpracuje z ściągami, tworząc sztywną membranę dachową. IV. Kontrola spoiny

Spoiny pachwinowe połączeń końcowych zaliczane są do spoin II stopnia; poddawane są standardowej kontroli wizualnej, a w przypadku kluczowych projektów punktowemu badaniu ultradźwiękowemu (UT), a nie kontroli 100%.

V. Parametry ochrony antykorozyjnej

1. Standardowe poziome stalowe systemy stężeń konstrukcyjnych: ręczne przygotowanie powierzchni St3; podkład i warstwa nawierzchniowa o całkowitej grubości suchej powłoki 60–90 µm.

2. Przybrzeżne środowiska korozyjne: Pełne cynkowanie ogniowe.

VI. Elementy połączenia

Standard: zwykłe śruby klasy 4.8. Obiekty odporne na wstrząsy sejsmiczne lub wyposażone w dźwigi: Śruby o wysokiej wytrzymałości klasy 8.8, wyposażone w podkładki płaskie i podkładki sprężyste.

VII. Krótkie rozróżnienie pomiędzy trzema typami stężeń

1. Stężenie z okrągłych prętów stalowych: Elastyczne; tylko napinające; do lekkich zastosowań pomocniczych.

2. Kątowe stężenie stalowe: Standardowe stężenie główne; tylko napinające; standardowa konfiguracja dla konwencjonalnych budynków przemysłowych.

3. Stężenie z kształtownika okrągłego (CHS): sztywne (wytrzymuje zarówno rozciąganie, jak i ściskanie); wyspecjalizowane do zastosowań wymagających dużej wytrzymałości i odporności na wstrząsy sejsmiczne.
