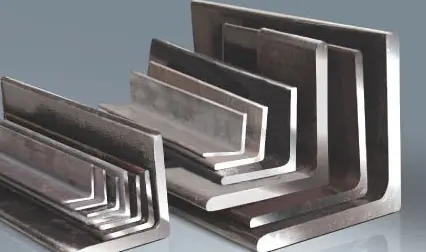

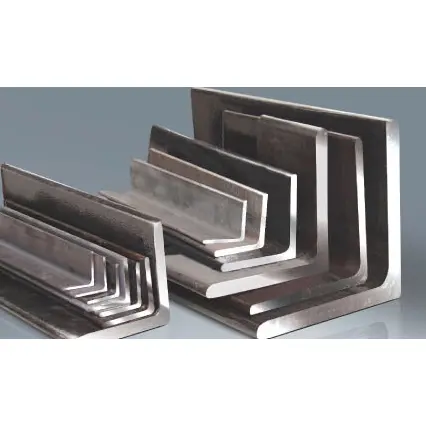

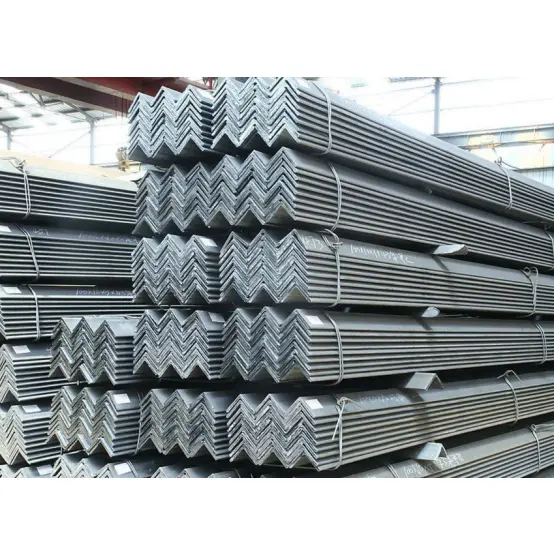

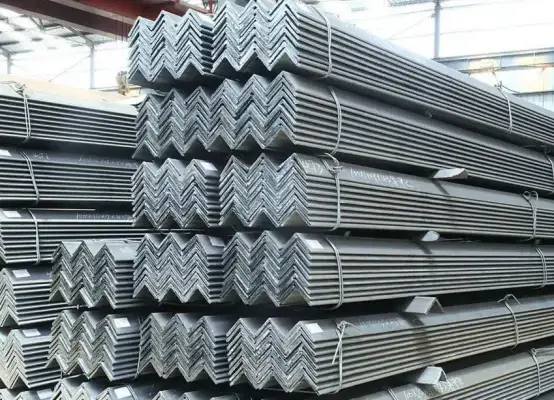

Kątowniki ze stali konstrukcyjnej ocynkowanej

Kątowniki ze stali konstrukcyjnej ocynkowanej są lekkie, ekonomiczne oraz łatwe w obróbce i montażu. Dzięki swoim kompaktowym i wszechstronnym przekrojom są one często używane do połączeń konstrukcyjnych, stężeń, zbrojenia płatwi, balustrad, podpór, części osadzonych i różnych elementów pomocniczych. Szeroko stosowane w obiektach przemysłowych, inwestycjach komunalnych, instalacjach elektromechanicznych i magazynach, są materiałem pomocniczym w dużych ilościach w konstrukcjach stalowych.

Charakterystyka kątowników

I. Charakterystyka mechaniczna i przekrojowa

1. Przekrój w kształcie litery L; lekka konstrukcja. Wytrzymują przede wszystkim siły osiowe, siły ścinające i lokalne momenty zginające. Ze względu na stosunkowo niską sztywność ogólną nie nadają się do stosowania jako podstawowe elementy nośne, takie jak główne belki lub kolumny.

2. Jednoczęściowa konstrukcja walcowana na gorąco zapewnia niskie naprężenia własne i jednolite właściwości materiału, dzięki czemu są odporne na pękanie i odkształcenia pod obciążeniem.

3. Kątowniki z równoramiennymi ramionami zapewniają symetryczny rozkład obciążenia, natomiast kątowniki z nierównymi ramionami pozwalają na elastyczny dobór w oparciu o kierunek siły, dostosowując się do różnych złączy montażowych.

II. Charakterystyka ekonomiczna i zaopatrzeniowa

1. Szeroki zakres specyfikacji i modeli; duże zasoby rynkowe i różnorodne kanały zaopatrzenia; niska cena i niski koszt całkowity.

2. Lekki, znacznie zmniejszający całkowite obciążenie konstrukcyjne i koszty fundamentów.

III. Charakterystyka przetwarzania i konstrukcji

1. Cięcie, dziurkowanie, gięcie, spawanie i łączenie są proste, co pozwala na elastyczną obróbkę wtórną na miejscu.

2. Kompaktowy rozmiar ułatwia obsługę i podnoszenie; wszechstronne metody montażu (spawanie lub skręcanie) zapewniają wysoką efektywność konstrukcji.

3. Elastyczne opcje łączenia i łączenia; użycie wielu prętów razem może zwiększyć ogólną nośność i stabilność.

IV. Charakterystyka użytkowania i kompatybilności

1. Dostarczane w stanie „czarnym” walcowanym na gorąco (zgorzelina walcownicza); kompatybilny z zabiegami antykorozyjnymi, takimi jak usuwanie rdzy, malowanie i cynkowanie ogniowe; nadaje się do stosowania w standardowych środowiskach wewnętrznych i zewnętrznych. 2. Bardzo wszechstronny; nadaje się do wytwarzania różnych elementów pomocniczych, takich jak złącza, wsporniki, ramy obudów, balustrady i części osadzone.

V. Ograniczenia

Ze względu na swój kształt przekroju mają ograniczoną odporność na zginanie i przemieszczenia boczne. Służą przede wszystkim jako pomocnicze elementy nośne, łączące lub wzmacniające i nie mogą przenosić większych obciążeń w zastosowaniach o dużej rozpiętości lub przy dużych obciążeniach.

Zastosowania i zakres zastosowania

I. Podstawowe zastosowania

1. Połączenie i wzmocnienie złącza: Kątowniki ze stali konstrukcyjnej ocynkowanej służą jako płyty łączące, usztywnienia i elementy łączące pomiędzy głównymi i drugorzędnymi elementami stalowymi (takimi jak belki i kolumny), zwiększając integralność połączenia.

2. Różne podpory i wsporniki: Produkcja podpór rurowych, wsporników korytek kablowych, podstaw sprzętowych, podpór korytarzy gospodarczych i podpór dachowych.

3. Obudowy i konstrukcje szkieletowe: Płatwie ścienne/dachowe dla zakładów przemysłowych, szkielety okładzin ze stali kolorowej, ramy ścian działowych i ramy drzwi/okien.

4. Poręcze, poręcze i drabiny: Ogrodzenia obwodowe fabryki, poręcze schodów, balustrady chodników, obudowy platform i główne elementy drabin dostępowych.

5. Części osadzone i kotwy: Części osadzone w konstrukcji, łączniki płyt podstawowych i kotwy ścienne.

6. Lekkie ramy i obiekty tymczasowe: Proste szopy, zabezpieczenia na placu budowy, tymczasowe podpory i elementy rusztowań.

7. Wzmocnienie konstrukcji stalowej: Zapewnienie wzmocnienia, wiązania i bocznego podparcia belek dwuteowych, stalowych ceowników, belek dwuteowych i innych elementów konstrukcyjnych.

II. Zakres zastosowania

1. Budynki przemysłowe: Systemy wsporcze, konstrukcje obudów i materiały pomocnicze do platform sprzętowych w fabrykach, magazynach i warsztatach.

2. Inżynieria komunalna: poręcze drogowe, ogrodzenie terenu, konstrukcje billboardów, podpory miejskich linii użyteczności publicznej i małe chodniki.

3. M&E i HVAC: Specjalistyczne podpory i wieszaki do kanałów wentylacyjnych, wodociągów i kabli w elektrowniach, zakładach chemicznych i budynkach komercyjnych.

4. Budynki prefabrykowane i cywilne: Szkielety pomocnicze dla wielokondygnacyjnych konstrukcji stalowych, budynków modułowych i prostych jednostek mieszkalnych.

5. Magazynowanie i logistyka: Regały lekkie, regały magazynowe i konstrukcje zabezpieczające place składowe. 6. Inne dziedziny: Konstrukcje pomocnicze do maszyn budowlanych, morskie materiały pomocnicze, ramy maszyn rolniczych i elementy pomocnicze do wież napędowych.

Kluczowe parametry wydajności

Norma: GB/T 706-2016 (Kątowniki ze stali konstrukcyjnej ocynkowanej); dzielimy na kąty równoramienne i nierówne.

I. Typowe materiały i właściwości mechaniczne

Moduł sprężystości: 2,06 × 10⁵ MPa; energia uderzenia w temperaturze pokojowej ≥ 27 J.

II. Klasyfikacja, oznaczenie i specyfikacje głównego nurtu

1. Klasyfikacja i oznaczenie

· Kąt równych nóg: Szerokość nóg jest równa; oznaczenie: szerokość nogi x grubość nogi (np. ∠50×5).

· Nierówny kąt nóg: Różne szerokości nóg; oznaczenie: szerokość długiej nogi × szerokość krótkiej nogi × grubość nogi (np. ∠63×40×5).

2. Typowe kątowniki równoramienne (podstawa w inżynierii)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Typowe kąty nierównych nóg

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Wymiary i parametry długości

1. Standardowe długości stałe: 6m, 9m, 12m; dostępne cięcie niestandardowe; tolerancja długości ±5 mm.

2. Tolerancje kształtu: krzywizna ≤ 2 mm na metr; całkowita krzywizna ≤ 0,2% całkowitej długości; brak znaczących skrętów.

IV. Charakterystyka strukturalna

1. Sekcja otwarta w kształcie litery L; niska sztywność skrętna i zginanie; nadaje się do wytrzymywania sił osiowych, sił ścinających i lokalnych momentów zginających.

2. Kątowniki równoramienne charakteryzują się symetrycznym obciążeniem i często są używane do dwukierunkowych stężeń lub symetrycznych podpór; kąty o nierównych nogach są odpowiednie dla jednokierunkowych połączeń obciążających.

3. Nośność pojedynczego elementu jest ograniczona; łączenie lub grupowanie elementów może zwiększyć ogólną sztywność.

V. Charakterystyka powierzchni i przetwarzania

1. Stan dostawy: Walcowane na gorąco, wykończenie czarne (ze skalą walcowniczą).

2. Urabialność: Łatwe cięcie, wiercenie, spawanie i zginanie; wygodne do produkcji na miejscu.

3. Ochrona powierzchni: Nadaje się do usuwania rdzy i malowania, cynkowania ogniowego lub malowania proszkowego; nadaje się zarówno do użytku wewnątrz, jak i na zewnątrz.

VI. Parametry środowiska operacyjnego

1. Obowiązujący zakres temperatur: [Min.]°C do [Maks.]°C

2. Odporność na korozję: materiał podstawowy nie ma naturalnej odporności na korozję; ochrona powierzchni jest obowiązkowa w przypadku środowisk zewnętrznych lub środowisk korozyjnych.

3. Metody łączenia: Kompatybilne ze spawaniem, skręcaniem standardowym lub skręcaniem ocynkowanym.
