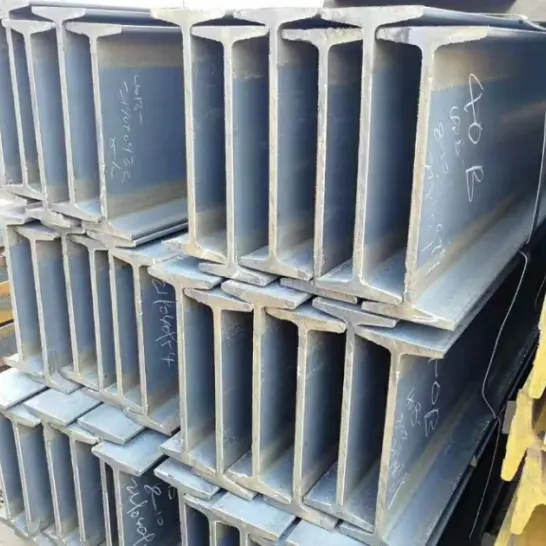

Walcowana na gorąco stal konstrukcyjna I-Beam

HAISHENG, niezawodny chiński producent stali konstrukcyjnej i kompleksowy dostawca, posiada w magazynie walcowaną na gorąco stal konstrukcyjną I Beam produkowaną według GB/T 706 w gatunkach Q235B i Q355B. Dzięki stożkowym kołnierzom wewnętrznym i nierównej grubości zapewnia ekonomiczne koszty i łatwą obróbkę. Szeroko stosowany do lekkich belek drugorzędnych, platform, podpór i tymczasowych lekkich konstrukcji stalowych, jest to konwencjonalny profil walcowany na gorąco do budynków o małej i średniej rozpiętości.

Kluczowe cechy produktu

I. Charakterystyka przekrojowa i mechaniczna

1. Wewnętrzne powierzchnie kołnierzy są nachylone, a grubość kołnierza zwęża się od wewnątrz na zewnątrz; skutkuje to nierównomiernym rozkładem naprężeń w przekroju i stosunkowo słabą sztywnością boczną.

2. Walcowana na gorąco stal konstrukcyjna typu I jako pojedyncza, integralna jednostka bez połączeń spawanych, co skutkuje niskimi naprężeniami szczątkowymi i dobrą stabilnością konstrukcyjną.

3. Zapewnia przyzwoitą odporność na zginanie, ale średnią odporność na skręcanie i przemieszczenia boczne; nieodpowiednie do zastosowań o dużej rozpiętości, dużym obciążeniu wiatrem lub dużym obciążeniu.

II. Charakterystyka ekonomiczna i zaopatrzeniowa

1. Klasyczna kategoria produktów z kompleksowym zakresem specyfikacji; powszechnie dostępne w magazynie, łatwe do nabycia i konkurencyjne cenowo.

2. Przy tej samej nośności zużycie materiału jest wyższe niż w przypadku belek dwuteowych walcowanych na gorąco, co czyni je bardziej ekonomicznymi w przypadku lekkich konstrukcji.

III. Charakterystyka konstrukcyjna i użytkowa

1. Regularny kształt ułatwia obróbkę wtórną (cięcie, spawanie, wiercenie) i umożliwia różne metody łączenia na miejscu.

2. Umiarkowany ciężar własny ułatwia podnoszenie i instalację; Idealny do prostych budynków i konstrukcji tymczasowych.

3. Posiada walcowane na gorąco „czarne” wykończenie zgorzeliny walcowniczej; może zostać poddany usunięciu rdzy i pokryciu antykorozyjnym, zgodnie z potrzebami, aby dostosować się do standardowych i standardowych środowisk zewnętrznych.

IV. Porównanie z belkami dwuteowymi walcowanymi na gorąco

1. Sztywność boczna jest znacznie niższa niż w przypadku belek dwuteowych; nie nadają się do stosowania jako słupy w wieżowcach lub jako belki główne o dużych rozpiętościach.

2. Wydajność przekroju jest stosunkowo niska i przy dużych obciążeniach wymaga większej ilości materiału.

3. Doskonały stosunek ceny do wydajności; pozostaje szeroko stosowany w lekkich i prostych konstrukcjach stalowych.

Zastosowania i zakres zastosowania

I. Podstawowe zastosowania

1. Belki drugorzędne podłogi/dachu i belki łatwo podparte: Stalowe belki konstrukcyjne walcowane na gorąco są stosowane do przenoszenia lekkich obciążeń podłóg i dachów, zazwyczaj w systemach nośnych o małych i średnich rozpiętościach.

2. Belki platform i chodników: Podstawowe i wtórne elementy nośne zakładów przemysłowych, platform sprzętowych, chodników konserwacyjnych i estakad.

3. Wsporniki i podpory: Produkcja podpór rurowych, mocowań sprzętu, usztywnień ścian i tymczasowych ram wsporczych.

4. Płatwie i ramy ścienne: Płatwie dachowe do lekkich budynków przemysłowych, ogrodzenie placów budowy i proste ramy obudowy.

5. Małe ramy, belki i kolumny: Belki i kolumny do lekkich ram stalowych w niskich, prostych konstrukcjach, takich jak warsztaty, magazyny i wiaty samochodowe.

6. Komponenty maszyn budowlanych: podstawy do urządzeń dźwigowych, podwozia pojazdów, tymczasowe obudowy wykopów itp.

II. Zakres zastosowania

1. Budynki przemysłowe: zakłady przemysłu lekkiego, magazyny, warsztaty i małe silosy magazynowe; stosowane głównie do drugorzędnych elementów nośnych.

2. Tymczasowe/proste konstrukcje budowlane: tymczasowe obiekty na placu budowy, wiaty samochodowe, zadaszenia, proste szopy magazynowe i budynki modułowe/przenośne.

3. Infrastruktura miejska: Ogrodzenia miejskie, podpory poręczy, podpory chodników dla pieszych i małe estakady.

4. Wspornik elektromechaniczny: wsporniki stojaków na rury dla elektrowni i zakładów chemicznych, podstawy sprzętu i wieszaki/podpory rur HVAC.

5. Tymczasowe obiekty inżynieryjne: obudowy wykopów, podstawy rusztowań i tymczasowe ramy nośne do budowy.

6. Inne dziedziny: Podwozia maszyn rolniczych, ramy do drobnego sprzętu transportowego i proste regały magazynowe.

Kluczowe parametry wydajności

Normy: GB/T 706-2016, GB/T 700, GB/T 1591

I. Typowe materiały i właściwości mechaniczne

II. Oznaczenie sekcji i szczegóły specyfikacji

1. Format oznaczenia: Model + Wysokość (np. 10#, 12#, 14#, 16#, 20a#, 20b#). Podtypy (a, b, c) istnieją dla tej samej wysokości; Grubość środnika i kołnierza stopniowo wzrasta, co skutkuje wyższą nośnością.

2. Charakterystyka przekroju: Wewnętrzna powierzchnia kołnierza ma nachylenie 1:6; kołnierz jest grubszy u nasady i cieńszy na krawędzi, co powoduje nierównomierny rozkład naprężeń w przekroju.

III. Wspólne specyfikacje (model + wymiary przekroju)

Format: wysokość × szerokość kołnierza × grubość środnika

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Tolerancje wymiarowe i kształtowe

1. Standardowe długości stałe: 6m, 9m, 12m; możliwość cięcia na wymiar.

2. Prostoliniowość (wygięcie): ≤2 mm na metr; całkowite pochylenie ≤0,2% całkowitej długości.

3. Prostopadłość skrętu i czoła zgodna z normami krajowymi, zapewniająca precyzję podczas montażu i łączenia.

V. Charakterystyka powierzchni i przetwarzania

1. Stan dostawy: Walcowane na gorąco ze zgorzeliną walcowniczą (wykończenie czarne).

2. Urabialność: Nadaje się do cięcia, wiercenia, spawania i gięcia; wygodny do wtórnego przetwarzania.

3. Ochrona przed korozją: Niezabezpieczona w stanie surowym; można poddać odrdzewieniu, malowaniu lub cynkowaniu ogniowemu.

VI. Parametry środowiskowe i strukturalne

1. Temperatura pracy: -20°C do 80°C.

2. Charakterystyka strukturalna: Umiarkowana odporność na zginanie; stosunkowo niska odporność na skręcanie i sztywność boczna; nieodpowiednie dla dużych rozpiętości, obszarów o dużym obciążeniu wiatrem lub głównych ról nośnych w konstrukcjach wysokich.

3. Przydatność obciążenia: Stosowana głównie do belek swobodnie podpartych i komponentów o niewielkim obciążeniu; unikać długotrwałego obciążenia mimośrodowego.

Tabela specyfikacji walcowanej na gorąco stali konstrukcyjnej typu I
