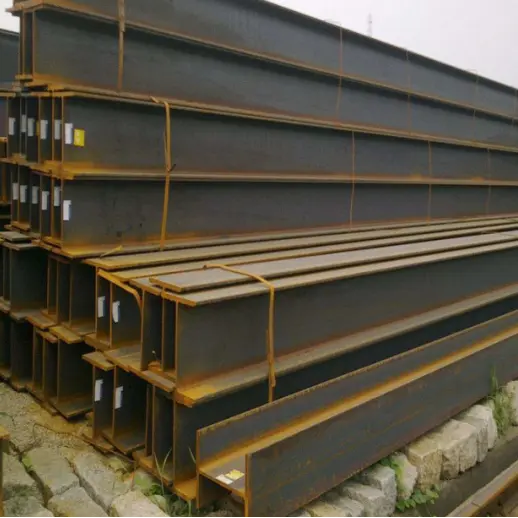

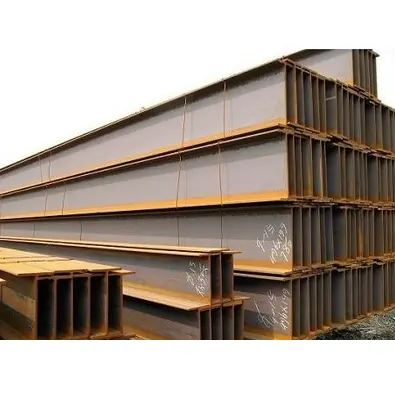

Walcowana na gorąco stal konstrukcyjna typu H

Jakie są cechy walcowanej na gorąco stali konstrukcyjnej typu H?

I. Charakterystyka strukturalna i mechaniczna

1. Wydajna mechanika przekroju: Dzięki jednolitej grubości kołnierza i równoległym powierzchniom wewnętrznym i zewnętrznym moduł przekroju jest równomiernie rozłożony. Oferują doskonałą odporność na zginanie, ścinanie i skręcanie w porównaniu ze standardowymi belkami dwuteowymi, co skutkuje wysoką wydajnością nośną.

2. Stabilna ogólna wydajność: Uformowane w wyniku zintegrowanego walcowania na gorąco w wysokiej temperaturze bez połączeń spawanych, wykazują niskie naprężenia szczątkowe i są odporne na odkształcenia i pękanie, zapewniając wysokie bezpieczeństwo konstrukcyjne.

3. Wysoka sztywność i stabilność: Silna ogólna sztywność skutecznie wytrzymuje obciążenia pionowe, poziome ciśnienie wiatru i siły sejsmiczne, dzięki czemu idealnie nadają się do belek i kolumn o dużej rozpiętości i dużej nośności.

II. Charakterystyka ekonomiczna i materiałowa

1. Lekkie i energooszczędne: wymagają mniej materiału niż tradycyjne profile ze stali konstrukcyjnej przy tej samej nośności, skutecznie zmniejszając ciężar własny budynku i koszty fundamentów.

2. Standaryzowane specyfikacje: kompleksowe specyfikacje serii HW, HM i HN w połączeniu z dużym zapasem ułatwiają wybór i zaopatrzenie.

III. Charakterystyka konstrukcyjna i użytkowa

1. Wysoka wydajność montażu: Regularna geometria i wysoka precyzja połączeń pozwalają na różne metody łączenia (takie jak skręcanie i spawanie), co skutkuje krótszym czasem budowy na miejscu.

2. Szerokie możliwości adaptacji: Nadaje się do bezpośredniego zastosowania w belkach, kolumnach, platformach i podporach. W połączeniu z powłokami antykorozyjnymi lub cynkowaniem ogniowym nadają się do stosowania wewnątrz i na zewnątrz, a także w środowiskach standardowych lub korozyjnych.

3. Łatwość obróbki: Łatwe cięcie, wiercenie i spawanie za pomocą usztywnień i płyt łączących, aby spełnić różnorodne wymagania dotyczące połączeń konstrukcyjnych.

Zastosowania i zakres zastosowania

I. Podstawowe zastosowania

1. Kolumny nośne: Wykorzystywane głównie z szerokim kołnierzem (HW), służą jako główne pionowe elementy nośne, przenoszące obciążenia pionowe i zapewniające ogólną stabilność konstrukcji.

2. Belki i słupy ramy: Profile ze średnim kołnierzem (HM) nadają się do systemów ram stalowych, wytrzymując zarówno obciążenia pionowe, jak i siły boczne.

3. Belki główne i drugorzędne: najczęściej stosowane są profile z wąską półką (HN); wytrzymują obciążenia podłóg i dachów i idealnie nadają się do systemów stropów i pokryć dachowych o dużej rozpiętości.

4. Elementy usztywniające/wsporcze: Używane do produkcji podpór sprzętu, podpór stojaków na rury, platform konserwacyjnych, podstaw płatwi dachowych itp.

5. Konstrukcje zespolone: ​​W połączeniu z betonem tworzą belki i kolumny zespolone ze stali i betonu do stosowania w budynkach wielokondygnacyjnych i wysokościowych.

II. Zakres zastosowania

1. Budynki przemysłowe

Różne fabryki, magazyny, warsztaty i systemy belek dźwigowych o konstrukcji stalowej; Walcowane na gorąco konstrukcyjne belki dwuteowe są podstawowym materiałem przemysłowych konstrukcji stalowych.

2. Budynki publiczne i cywilne

Konstrukcje wielkopowierzchniowe i o dużej rozpiętości, takie jak stadiony, centra wystawowe, węzły komunikacyjne (dworce/lotniska), centra handlowe, biurowce i wielokondygnacyjne kompleksy mieszkalne.

3. Gospodarka komunalna i infrastruktura

Miejskie tunele użyteczności publicznej, filary mostów, wiadukty dla pieszych, podpory miejskich tablic informacyjnych i ramy dla dużych billboardów zewnętrznych.

4. Nowa Energia i Projekty Wspierające

Konstrukcje montażowe fotowoltaiki (PV), podstawy turbin wiatrowych, magazyny energii i ramy stalowe dla nowej infrastruktury energetycznej.

5. Inne pola

Duże bazy sprzętowe, platformy przemysłowe, podpory pokładów statków, systemy regałów logistycznych i magazynowych oraz prefabrykowane budynki stalowe.

Kluczowe parametry wydajności walcowanej na gorąco stali konstrukcyjnej typu H

Normy wykonawcze: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Typowe materiały i właściwości mechaniczne

II. Sekcje Klasyfikacja i zasady wyznaczania

1. Klasyfikacja

· HW (H-belka z szerokim kołnierzem): Szerokość kołnierza ≈ wysokość przekroju; używany głównie do kolumn.

· HM (belka H ze średnim kołnierzem): Średnia szerokość kołnierza; stosowany głównie do belek i słupów ramowych.

· HN (H-belka z wąskim kołnierzem): Duża głębokość przekroju i wąskie kołnierze; stosowany głównie do belek głównych i drugorzędnych (największy poziom wykorzystania).

2. Format oznaczenia: wysokość H × szerokość kołnierza B × grubość środnika t1 × grubość kołnierza t2. Przykład: HN400×200×8×13.

III. Tolerancje wymiarowe i kształtowe

1. Odchylenie wymiarowe przekroju: Ściśle przestrzega krajowych norm, aby zapewnić precyzję podczas łączenia i instalacji.

2. Prostoliniowość (wygięcie/odchylenie): ≤2 mm na metr; całkowite odchylenie nie przekraczające 0,2% całkowitej długości.

3. Skręt: Brak znaczących odkształceń skrętnych na całej długości; spełnia wymagania montażowe konstrukcji stalowej.

4. Stała długość: specyfikacje standardowe. 6 m/9 m/12 m; istnieje również możliwość docięcia na wymiar na podstawie rysunków.

IV. Właściwości powierzchni i przetwarzania

1. Stan dostawy: Walcowane na gorąco wykończenie „czarne” (ze zgorzeliną walcowniczą).

2. Obróbka powierzchniowa: Nadaje się do późniejszego usuwania rdzy, malowania, powlekania ognioodpornego i cynkowania ogniowego; można dostosować zarówno do środowiska wewnętrznego, jak i zewnętrznego.

3. Przetwarzalność: Można ciąć, wiercić, spawać i giąć; nadaje się do wykonywania różnych połączeń konstrukcyjnych.

V. Parametry środowiska operacyjnego

1. Standardowa temperatura robocza: [Zakres] °C.

2. Warunki w niskiej temperaturze: Musi przejść badanie udarności w niskiej temperaturze w przypadku stosowania w ekstremalnie zimnych regionach.

3. Odporność na korozję: materiał podstawowy nie ma naturalnej odporności na korozję; ochrona powierzchni jest obowiązkowa w środowiskach korozyjnych.

VI. Charakterystyka nośności konstrukcji

1. Jednolita grubość kołnierza i równoległe powierzchnie wewnętrzne/zewnętrzne; wysoki moduł przekroju i doskonała odporność na zginanie, przemieszczenia boczne i skręcanie.

2. Integralnie walcowane na gorąco (bez połączeń spawanych); niskie naprężenia szczątkowe; odporny na odkształcenia i pękanie pod długotrwałym obciążeniem.

3. Doskonała sztywność boczna w porównaniu do standardowych belek dwuteowych; Idealny do konstrukcji o dużej rozpiętości i budynków narażonych na duże obciążenie wiatrem.
