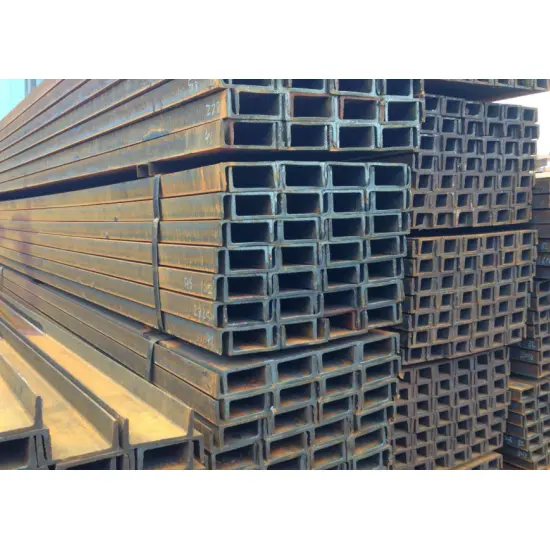

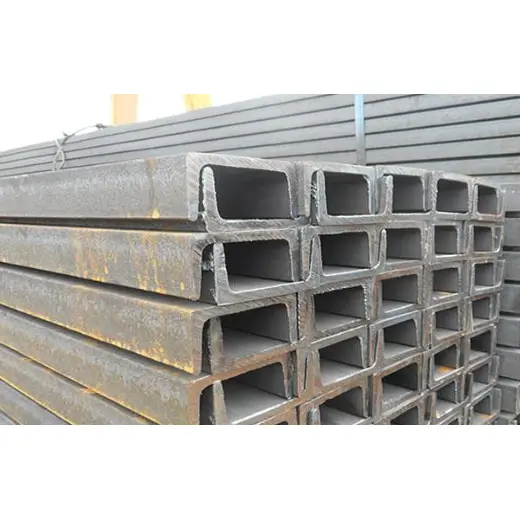

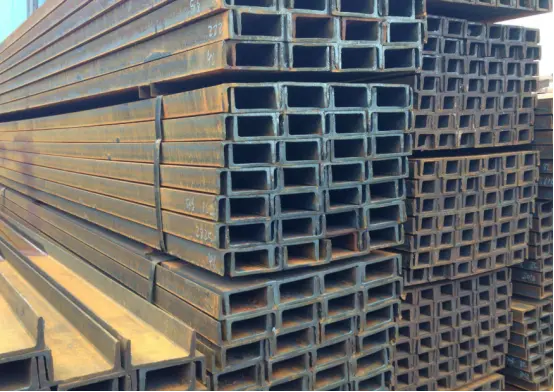

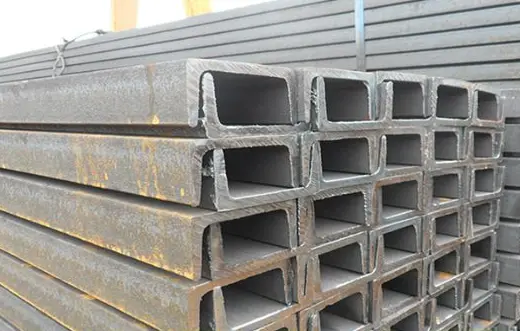

Sekcje ceowników ze stali konstrukcyjnej walcowanej na gorąco

Profile ceowników ze stali konstrukcyjnej walcowanej na gorąco są zgodne z normą krajową GB/T 706-2016 i są produkowane w zintegrowanym procesie walcowania na gorąco. Mają przekrój w kształcie litery C (jednostronnie otwierany). Modele są klasyfikowane według wysokości przekroju, z dalszymi podziałami (a, b, c) wskazującymi zwiększoną grubość przy tej samej wysokości. Produkty są lekkie, łatwe w obróbce i ekonomiczne. Chociaż poszczególne sekcje mają ograniczoną sztywność boczną i odporność na skręcanie, co czyni je odpowiednimi przede wszystkim dla drugorzędnych elementów nośnych, połączenie dwóch sekcji (ułożonych tyłem do siebie) za pomocą płyt łączących znacznie poprawia ogólną wydajność mechaniczną.

HAISHENG oferuje pełną gamę głównych modeli ceowników walcowanych na gorąco, do każdego z nich dołączony jest kompleksowy raport z testów materiałowych. Nadają się do różnych pomocniczych zastosowań nośnych, w tym w zakładach przemysłowych, projektach komunalnych, systemach MEP/HVAC i konstrukcjach tymczasowych. Zapewniamy pełną gamę zabiegów antykorozyjnych — w tym usuwanie rdzy, malowanie i cynkowanie ogniowe — aby sprostać potrzebom związanym z zamówieniami masowymi w ramach projektów zagranicznych.

I. Standardy Produktu

Produkcja, tolerancje wymiarowe i właściwości mechaniczne profili ceowych ze stali konstrukcyjnej walcowanej na gorąco są zgodne z normą krajową: GB/T 706-2016 „Kształty ze stali konstrukcyjnej walcowanej na gorąco”.

Normy mechaniczne dla podstawowych materiałów stalowych: GB/T 700 i GB/T 1591.

II. Kluczowe cechy produktu

2.1 Przekrój i właściwości mechaniczne

1. Charakteryzuje się jednostronnym przekrojem kanału otwartego; poszczególne elementy wykazują umiarkowaną sztywność boczną i stosunkowo słabą odporność na skręcanie, co czyni je nieodpowiednimi do stosowania jako samodzielne słupy główne w wieżowcach lub główne belki nośne o dużych rozpiętościach.

2. Wyprodukowane w zintegrowanym procesie walcowania na gorąco bez połączeń spawanych, co skutkuje niskimi wewnętrznymi naprężeniami szczątkowymi. Konstrukcja jest stabilna i niezawodna, odporna na pękanie i odkształcenia pod długotrwałym obciążeniem.

2.2 Korzyści związane z zaopatrzeniem i kosztami

1. Duży zapas standardowych modeli rynkowych i stabilne kanały zaopatrzenia zapewniają niskie ceny jednostkowe i możliwe do kontrolowania całkowite koszty projektu.

2. Mniejszy ciężar własny przy tej samej nośności skutecznie zmniejsza całkowitą masę konstrukcji stalowej, a także koszty transportu i podnoszenia.

2.3 Zalety wytwarzania i konstrukcji na miejscu

1. Ceowniki ze stali konstrukcyjnej walcowanej na gorąco można dowolnie ciąć, wiercić, spawać i giąć; nie ma ograniczeń procesowych w przypadku wtórnej produkcji na miejscu, co pozwala na elastyczny montaż złącza.

2. Kompaktowe wymiary i niewielki ciężar własny umożliwiają przenoszenie i podnoszenie przy użyciu pracy ręcznej i drobnego sprzętu, co znacznie skraca harmonogram budowy na miejscu.

3. Kompatybilny zarówno z połączeniami śrubowymi, jak i spawanymi; można łączyć z różnymi płytami i profilami stalowymi, aby zakończyć montaż złącza.

2.4 Ochrona przed korozją i przystosowanie do środowiska

1. Dostarczane w stanie „czarnym” walcowanym na gorąco (ze zgorzeliną walcowniczą) i bez nałożonej powłoki antykorozyjnej.

2. W razie potrzeby można zastosować zabiegi antykorozyjne, takie jak szlifowanie/usuwanie rdzy, nakładanie podkładu antykorozyjnego, cynkowanie ogniowe lub malowanie proszkowe; nadaje się do stosowania w suchych pomieszczeniach zamkniętych lub na zewnątrz o łagodnej korozyjności.

2.5 Zalety łączonego użytkowania i ograniczenia

1. Zalety zastosowania kombinowanego: Połączenie dwóch odcinków ceowników tyłem do siebie za pomocą blach łączących znacznie zwiększa sztywność boczną i odporność na skręcanie, spełniając umiarkowane wymagania nośności.

2. Ograniczenia: Ze względu na konstrukcję o przekroju otwartym nie można ich stosować do szkieletów głównych budynków wysokościowych, dźwigarów głównych o bardzo dużej rozpiętości i dużych obciążeń ani do krytycznych połączeń nośnych narażonych na duże ciśnienie wiatru; nadają się tylko do systemów obudów, stężeń i drugorzędnych elementów nośnych.

III. Kluczowe scenariusze zastosowań

3.1 Podstawowe zastosowania profili ceowych ze stali konstrukcyjnej walcowanej na gorąco

1. Fabryczne płatwie ścienne i dachowe: w połączeniu z dźwigarami głównymi z belek dwuteowych w celu zabezpieczenia profilowanych stalowych paneli okładzinowych i przeniesienia obciążeń pionowych z dachu i ścian.

2. Podpory do różnych urządzeń i rurociągów: Stosowane do stojaków i wieszaków rurowych (w tym systemów HVAC w budynkach), podstaw urządzeń i wsporników korytek kablowych w zakładach chemicznych i elektrowniach. 3. Lekkie elementy szkieletu: słupki ścian działowych, ramy drzwi i okien, konstrukcje ogrodnicze i drugorzędne elementy nośne.

4. Akcesoria do platform przemysłowych i chodników: Belki pomostów konserwacyjnych, podpory stopni pomostów i słupki poręczy/podstawy poręczy.

5. Zbrojenie i elementy osadzone: Osadzone płyty stalowe, usztywnienia belek i słupów oraz stal pomocnicza do podparcia fundamentów.

6. Tymczasowe obiekty budowlane: Prefabrykowane szkielety budynków, podstawy rusztowań i tymczasowe podpory zabezpieczające wykopy.

3.2 Zastosowania w całej branży

1. Budynki przemysłowe: Ogrodzenia i systemy wsporcze dla zakładów przemysłu lekkiego, magazynów, warsztatów i magazynów surowców.

2. Infrastruktura miejska: drogowe bariery zabezpieczające, konstrukcje billboardów zewnętrznych, małe chodniki dla pieszych i podpory miejskich linii użyteczności publicznej.

3. Inżynieria M&E i HVAC: Podpory/wieszaki kanałów i specjalistycznego sprzętu dla zakładów chemicznych, elektrowni i budynków biurowych.

4. Proste konstrukcje budowlane: wiaty samochodowe, zadaszenia, domki prefabrykowane i proste wiejskie szopy do przechowywania.

5. Logistyka i magazynowanie: Lekkie regały magazynowe i ramy platform do sortowania ładunków.

6. Pozostały osprzęt: Podstawy do maszyn budowlanych, podwozia maszyn rolniczych oraz drobne pomocnicze konstrukcje stalowe do statków morskich.

V. Podstawowe zalety dostaw fabrycznych HAISHENG

Bezpośrednie dostawy od producenta źródłowego: Własne magazynowanie profili ceowych ze stali konstrukcyjnej walcowanej na gorąco eliminuje narzuty pośredników, oferując znaczne korzyści kosztowe w przypadku zamówień na duże projekty zagraniczne.

Stabilne zapasy we wszystkich specyfikacjach: obszerne, całoroczne zapasy głównych rozmiarów stali kanałowej (nr 5 do 25a); obsługuje wysyłki seryjne i szybką reakcję na pilne zamówienia projektowe.

Kompleksowa kontrola jakości i identyfikowalność: każda partia profili ceowych ze stali konstrukcyjnej walcowanej na gorąco jest dostarczana z oryginalnymi certyfikatami huty i raportami z testów właściwości mechanicznych; wspiera ponowną inspekcję przez stronę trzecią w celu spełnienia standardów akceptacji projektów za granicą.

Kompleksowe usługi przetwarzania: Obsługuje cięcie o stałej długości, wykrawanie, gięcie, prefabrykację spawaną i niestandardowe cynkowanie ogniowe; oferuje również łączony eksport belek dwuteowych, dwuteowych, płyt osadzonych i śrub o wysokiej wytrzymałości. Standaryzowane opakowania eksportowe: odporne na wilgoć i rdzę palety drewniane lub opakowania foliowe; zawiera certyfikaty zgodności i certyfikaty materiałowe w języku chińskim i angielskim, aby zapewnić bezproblemową odprawę celną i akceptację na miejscu.

IV. Kluczowe parametry wydajności produktu

4.1 Właściwości mechaniczne materiału podstawowego

Dodatkowe wskaźniki mechaniczne:

Energia uderzenia karbu V w normalnej temperaturze: Q235B ≥27J; Q355B ≥34J

Moduł sprężystości E ≈ 2,06×10⁵ MPa

4.2 Zasady znakowania i rozmiary standardowe

Specyfikacja oznakowania Symbol: [Format: wysokość × szerokość kołnierza × grubość środnika, np.: [10# = 100×48×5,3mm Modele o identycznej wysokości są podzielone na klasy a/b/c, z szerszymi kołnierzami i grubszymi środnikami dla większej nośności.

4.3 Sekcja Charakterystyka mechaniczna (typowe rozmiary)

[10# Moment bezwładności Ix ≈ 198 cm⁴ Wskaźnik przekroju Wx ≈ 39,7 cm3 Promień bezwładności ix ≈ 3,95 cm

[20a# Moment bezwładności Ix ≈ 1780 cm⁴ Wskaźnik przekroju Wx ≈ 178 cm³ Promień bezwładności ix ≈ 7,86 cm Charakterystyka: Dobra odporność na zginanie wzdłuż mocnej osi X, słaba sztywność boczna i odporność na skręcanie na słabej osi Y, nie nadaje się do pojedynczych belek-słupów pod obciążeniem zginającym i ściskającym.

4.4 Tolerancja wymiarów i kształtu

Standardowe stałe długości: 6 m, 9 m, 12 m, istnieje możliwość docięcia na wymiar

Tolerancja wysokości h: ±1,5 ~ 3,0 mm (różni się w zależności od rozmiaru modelu)

Tolerancja szerokości kołnierza: ±1,5~2,0 mm

Prostoliniowość: ≤2 mm na metr, całkowita prostość ≤0,2% całkowitej długości

Skręcanie: ≤1,5 ​​mm na metr

4.5 Obróbka i wydajność powierzchni

Stan dostawy: Walcowana na gorąco czarna powierzchnia ze zgorzeliną tlenkową

Skrawalność: Łatwe cięcie, wiercenie, spawanie i gięcie w celu wykonania na miejscu

Opcje antykorozyjne: odrdzewianie + malowanie podkładowe, cynkowanie ogniowe, natryskiwanie tworzyw sztucznych

4.6 Limity temperatury pracy i obciążenia

Obowiązujący zakres temperatur: -20 ℃ ~ 80 ℃

Charakterystyka obciążenia: Otwarty przekrój poprzeczny o niskiej sztywności bocznej i słabej odporności na skręcanie; nadaje się do swobodnie podpartych jednoosiowych elementów zginanych, zabronione w przypadku wysokich ram głównych, belek głównych o dużej rozpiętości i kluczowych elementów przenoszących obciążenie wiatrem

Metoda połączenia: skręcane lub spawane; dwukanałowy montaż tyłem do siebie znacznie poprawia ogólną sztywność

V. Często zadawane pytania:

P: Czy stal kanałową można stosować samodzielnie jako nośną kolumnę pionową w ramach wieżowców?

Odp.: Niezalecane. Ceowniki ze stali konstrukcyjnej walcowanej na gorąco mają otwarty przekrój poprzeczny po jednej stronie, co powoduje słabą sztywność boczną i odporność na skręcanie; używanie ich samodzielnie powoduje, że są podatne na niestabilność i odkształcenia. Belki dwuteowe HW z szerokimi kołnierzami są preferowanym wyborem w przypadku słupów głównych w konstrukcjach wysokościowych.

P: Jaka jest najlepsza metoda zabezpieczenia antykorozyjnego stali kanałowej w zewnętrznych projektach przybrzeżnych?

Odp.: Cynkowanie ogniowe całego urządzenia jest zalecane w przypadku długotrwałej ekspozycji na zewnątrz lub w środowiskach przybrzeżnych z mgłą solną; w przypadku krótkotrwałego stosowania w pomieszczeniach zamkniętych w wilgotnych warunkach wystarczające jest usunięcie rdzy, a następnie nałożenie dwóch warstw podkładu antykorozyjnego.

P: Jak wybrać pomiędzy stalami kanałowymi typu „a”, „b” i „c” o tej samej wysokości?

Odp.: Typ „a” ma najcieńszy środnik i kołnierze, oferując najniższą nośność, podczas gdy typ „c” ma największą grubość. W przypadku zastosowań wymagających dużych obciążeń lub dużych rozpiętości preferowane są grubsze podtypy „b” lub „c”.

P: Jakie rozwiązania istnieją, jeśli sztywność jednokanałowej belki stalowej jest niewystarczająca?

Odp.: Dwukanałowe belki stalowe można połączyć tyłem do siebie, umieszczając pomiędzy nimi płyty łączące, tworząc zespolony przekrój w kształcie skrzynki; znacznie zwiększa to sztywność boczną i odporność na skręcanie.

P: Czy stalową szynę można przyciąć na określone długości zgodnie z wymaganiami?

O: Tak. Standardowe długości magazynowe (6 m, 9 m lub 12 m) można przyciąć do dowolnej długości na podstawie rysunków, a przycięte końce można w razie potrzeby oszlifować na gładko.

Teoretyczny ciężar stali kanałowej

Jednostka: kg/m, mm
