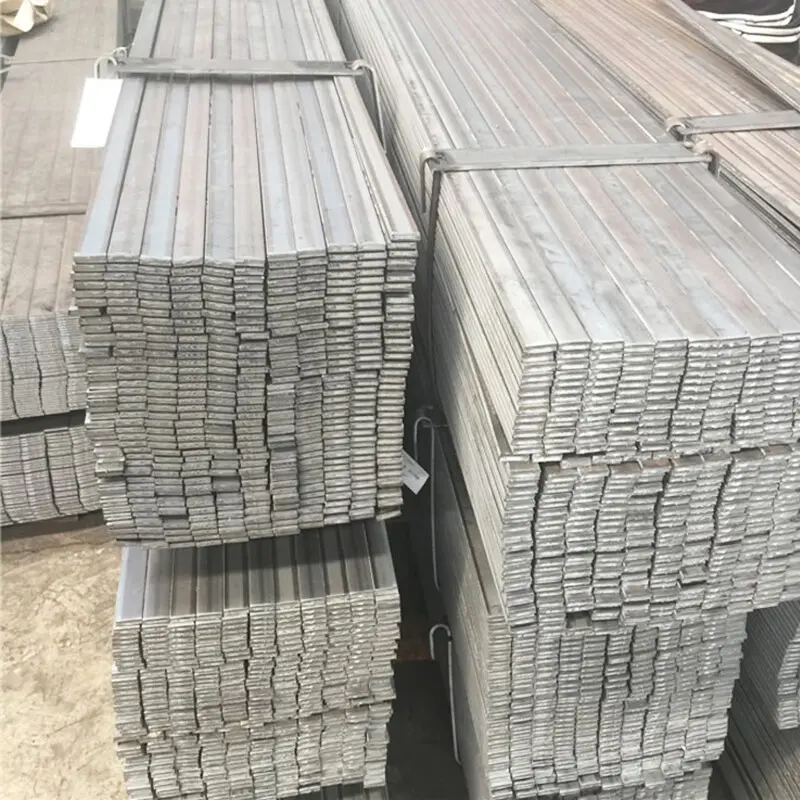

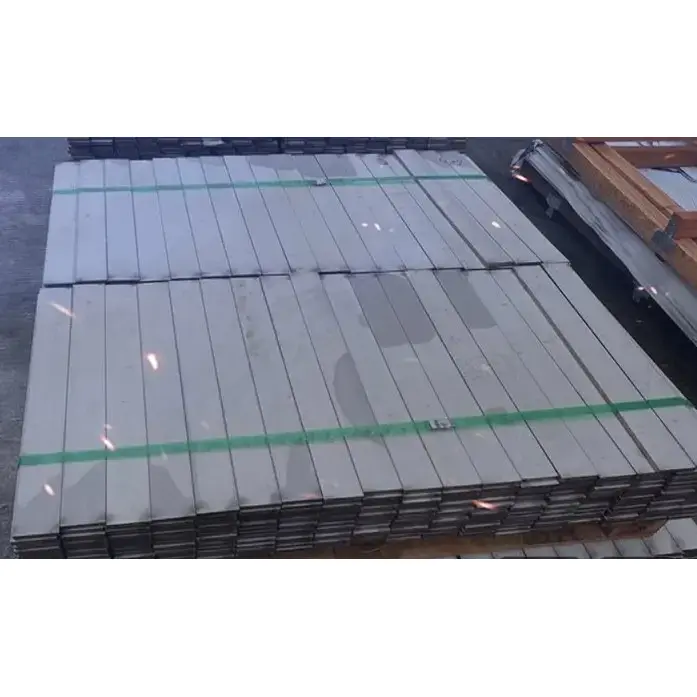

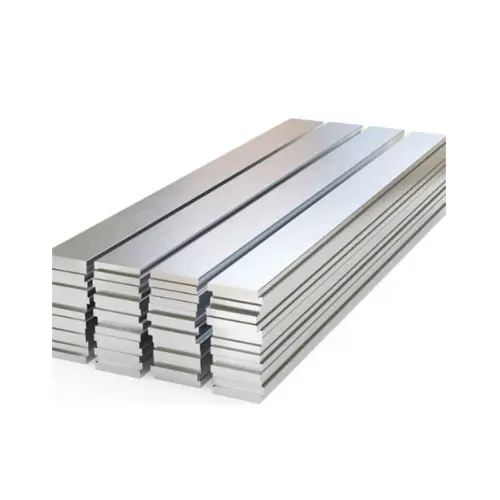

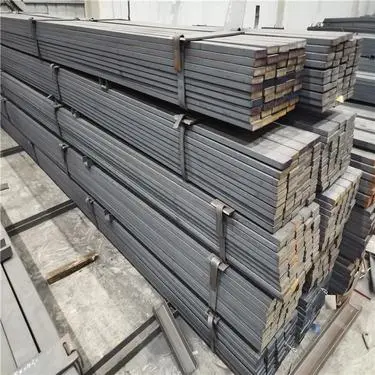

Płaskie pręty stalowe walcowane na gorąco dla budownictwa

Płaskie pręty stalowe walcowane na gorąco do budowy mają prostokątny przekrój poprzeczny z zaokrąglonymi krawędziami. Są zgodne z normą GB/T 704-2016 i są wykonane głównie ze stali Q235B lub Q355B. Specyfikacje wahają się od 12–300 mm szerokości i 3–60 mm grubości, przy standardowych długościach 6 m, 9 m lub 12 m.

Jakie są cechy produktu?

I. Charakterystyka strukturalna i mechaniczna

1. Przekrój jest długim, płaskim prostokątem, którego szerokość znacznie przekracza grubość. Zapewnia umiarkowaną odporność na zginanie i sztywność boczną z wyraźną osią nośną, dzięki czemu idealnie nadaje się do zastosowań obejmujących obciążenia jednokierunkowe, opaski naprężające i zaciskanie.

2. Zwykle wykonany ze stali konstrukcyjnej węglowej, materiał jest jednolity i wytrzymały. Zachowuje się stabilnie pod obciążeniem statycznym i niewielkimi obciążeniami dynamicznymi oraz jest odporny na kruche pękanie.

3. Charakteryzuje się niskim ciężarem własnym w stosunku do przekroju i wysoką efektywnością wykorzystania materiału; stosowany jako łączniki lub opaski napinające, skutecznie zmniejsza całkowite obciążenie konstrukcji.

II. Charakterystyka kształtu i montażu

1. Płaskie powierzchnie i jednolite krawędzie zapewniają doskonałe dopasowanie, umożliwiając montaż zlicowany z elementami konstrukcyjnymi. Nadaje się do zastosowań takich jak zaciski, oklejanie krawędzi, zbrojenie i opaski napinające.

2. Smukły profil i prosty kształt pozwalają na elastyczną aranżację, dzięki czemu można go dopasować do nieregularnych powierzchni i ciasnych przestrzeni konstrukcyjnych.

3. Szeroki zakres specyfikacji modułowych — oferujący różne kombinacje szerokości i grubości — umożliwia dostosowanie na miejscu i zapewnia dużą wszechstronność.

III. Charakterystyka przetwarzania i połączenia

1. Wykazuje doskonałą wydajność zarówno w obróbce na gorąco, jak i na zimno. Można go łatwo ciąć, wiercić, giąć, walcować, spawać i tłoczyć bez konieczności stosowania skomplikowanych maszyn. 2. Różnorodne metody łączenia: Łączone głównie poprzez zgrzewanie zakładkowe lub zgrzewanie doczołowe, ale można je również mocować za pomocą śrub lub nitów; wykonanie złącza jest proste.

3. Długości można przycinać w razie potrzeby przy minimalnych stratach materiału; obróbka małych lub nieregularnych części jest wygodna.

IV. Odporność na korozję i zdolność adaptacji do środowiska

1. Powierzchnia walcowana na gorąco po walcowaniu zachowuje zgorzelinę walcowniczą; można zastosować takie obróbki, jak cynkowanie ogniowe, cynkowanie na zimno, malowanie lub czernienie. Po obróbce zapewniającej odporność na korozję nadaje się do stosowania w pomieszczeniach, na zewnątrz oraz w wilgotnych lub odsłoniętych środowiskach.

2. Właściwości mechaniczne pozostają stabilne w standardowym zakresie temperatur od ** -20°C do 250°C**, bez znaczącego pogorszenia wydajności.

V. Koszty i różnice w produktach

1. Proste procesy produkcyjne i produkcja na dużą skalę skutkują niskimi cenami i dużą dostępnością zapasów, co czyni go bardzo opłacalnym podstawowym profilem konstrukcyjnym.

2. Podzielone na stal płaską walcowaną na gorąco i stal płaską ciągnioną na zimno:

1. Typ walcowany na gorąco: posiada zgorzelinę walcowniczą na powierzchni; umiarkowana precyzja wymiarowa; nadaje się do ogólnych zastosowań inżynieryjnych.

2. Typ ciągniony na zimno: wysoka precyzja wymiarowa i gładkie wykończenie powierzchni; nadaje się do precyzyjnego montażu i elementów mechanicznych.

VI. Ograniczenia płaskich prętów stalowych walcowanych na gorąco w budownictwie

1. Słaba odporność na boczne skręcanie i przewracanie; nie nadają się do samodzielnego stosowania jako główne belki lub kolumny nośne; zwykle używane jako elementy pomocnicze.

2. Cieńsze płaskie profile stalowe mają słabą odporność na uderzenia miejscowe i są podatne na zginanie lub odkształcenie pod wpływem nadmiernych obciążeń.

3. Podatny na szybkie rdzewienie, jeśli pozostawiony na zewnątrz przez dłuższy czas bez zabezpieczenia antykorozyjnego.

Główne zastosowania i zakres zastosowania

I. Główne zastosowania

1. Elementy łączące konstrukcje stalowe

Płaskie pręty stalowe walcowane na gorąco mogą służyć jako ściągacze, płyty wzmacniające, płyty łączące i usztywnienia pomiędzy stalowymi belkami, słupami, dwuteownikami oraz kwadratowymi/prostokątnymi kształtownikami zamkniętymi. Zwiększają ogólną stabilność konstrukcji i są powszechnymi materiałami pomocniczymi do połączeń konstrukcji stalowych.

2. Osadzone części i komponenty

Stosowany do wytwarzania osadzonych płaskich płyt stalowych, osadzonych elementów łączących i pasków uziemiających; szeroko stosowane w projektach komponentów osadzonych do fundamentów budynków, ścian i pokryć dachowych.

3. Systemy ogrodzeń i przycinania krawędzi

Stosowany do przycinania krawędzi i owijania wokół kolorowych paneli stalowych, ścian, dachów i otworów drzwiowych/okiennych; stosowany również do listew dociskowych, ram uszczelniających krawędzie, listew zakrywających złącza paneli i elementów uszczelniających/blokujących wodę. 4. Akcesoria do rur i urządzeń

Zaciski do rur, zaciski do przewodów, paski wspornikowe, opaski do mocowania sprzętu i paski do mocowania przewodów; stosowane do zorganizowanego mocowania rur i kabli.

5. Uziemienie zasilania i ochrony odgromowej

Płaskowniki uziemiające, przewody odprowadzające odgromowe i listwy wyrównujące potencjały dla budynków, fabryk, rozdzielni energetycznych i urządzeń specjalistycznych; materiały zgodne ze standardami obowiązującymi w energetyce.

6. Poręcze, poręcze i chodniki/schody

Listwy krawędziowe stopni schodów, listwy wzmacniające balustrady, proste poprzeczki poręczy i antypoślizgowe listwy podestowe.

7. Obróbka mechaniczna i sprzętowa

Części tłoczone, ramy małego sprzętu, akcesoria narzędziowe, komponenty sprzętowe, części maszyn rolniczych oraz niestandardowe cięcie/obróbka małych, niestandardowych części.

8. Tymczasowe obiekty komunalne i budowlane

Zbrojenie ogrodzenie, kotwy rusztowań, tymczasowe ramy wsporcze i ramy podstawy znaków.

II. Zakres zastosowania

1. Inżynieria konstrukcji stalowych: Materiały pomocnicze dla zakładów przemysłowych, budynków prefabrykowanych, stalowych pokryć dachowych i systemów okładzin ściennych.

2. Budynek M&E (mechaniczny i elektryczny): uziemienie instalacji elektrycznej odgromowej, wsporniki rur hydraulicznych/HVAC i systemy mocowania przewodów.

3. Energetyka: Połączenia uziemiające i przewodzące podstacji, rozdzielni i zewnętrznych obiektów elektroenergetycznych.

4. Usługi komunalne i transport: ogrodzenia drogowe, poręcze, wiaty przystankowe i elementy krajobrazu miejskiego.

5. Produkcja maszyn: sprzęt ogólnego przeznaczenia, maszyny budowlane, maszyny rolnicze i obróbka komponentów sprzętowych.

6. Przemysł stoczniowy i ściany osłonowe: Wzmocnienie elementów statku, wykończenie krawędzi architektonicznych ścian osłonowych oraz ramy pomocnicze drzwi/okien.

Przewodnik po wyborze produktów płaskich prętów stalowych walcowanych na gorąco dla budownictwa

· Płaska stal walcowana na gorąco: Ekonomiczna przy dużej dostępności zapasów; nadaje się do ogólnych zastosowań inżynieryjnych, głównie do połączeń konstrukcyjnych, części osadzonych, uziemienia i wykańczania krawędzi okładzin.

· Płaska stal ciągniona na zimno: charakteryzuje się precyzyjnymi wymiarami i gładkim, czystym wykończeniem powierzchni; nadaje się do maszyn precyzyjnych, elementów wymagających wysokiej jakości estetycznej i precyzyjnego montażu.

· Płaska stal ocynkowana ogniowo: odporna na korozję i rdzę; preferowany w środowiskach zewnętrznych, odsłoniętych lub wilgotnych oraz w projektach uziemień odgromowych. Kluczowe parametry wydajności

Normy: GB/T 704-2016 „Stal płaska walcowana na gorąco”, GB/T 34374-2017 „Stal płaska ciągniona na zimno”

I. Typowe materiały i właściwości mechaniczne

Ogólne parametry fizyczne

· Gęstość: 7,85 g/cm3

· Moduł sprężystości: 2,06 × 10⁵ MPa

· Temperatura pracy: -20°C do 250°C

II. System specyfikacji wymiarowej

1. Metoda wyznaczania

Szerokość × Grubość (mm); Przykłady: 50×5, 80×6

2. Główne zakresy rozmiarów

· Szerokość: 12–300 mm

· Grubość: 3–60 mm

· Długości standardowe: 6m, 9m, 12m; cięcie na wymiar dostępne na życzenie

3. Tolerancje wymiarowe

· Płaska stal walcowana na gorąco: szerokość ±1,0 mm, grubość ±0,5 mm

· Stal płaska ciągniona na zimno: Większa precyzja; tolerancja szerokości/grubości ≤ ±0,3 mm

4. Teoretyczny wzór na masę

W (kg/m) = szerokość (mm) × grubość (mm) × 0,00785

5. Wspólne specyfikacje i waga na metr

III. Strukturalne właściwości mechaniczne

1. Przekrój płaski, wydłużony; zapewnia dobrą odporność na zginanie w jednym kierunku, ale niską sztywność boczną. Nadaje się do zastosowań związanych z zginaniem, napinaniem, wiązaniem i zaciskaniem w płaszczyźnie; nieodpowiednie do samodzielnego wytrzymywania wysokiego momentu obrotowego lub obciążeń bocznych.

2. Jednolity skład materiału bez znaczących punktów koncentracji naprężeń; wykazuje doskonałe właściwości gięcia na zimno i tłoczenia.

3. Stabilna wydajność ścinania; nadaje się do stosowania jako łączniki zakładkowe, taśmy uszczelniające i ściągi.

IV. Klasyfikacja produktów i porównanie wydajności

V. Właściwości przetwarzania

1. Wydajność gięcia na zimno: Możliwość gięcia na zimno o 180° w temperaturze pokojowej bez pękania i rozwarstwiania na zgięciu; nadaje się do gięcia i kształtowania na miejscu.

2. Wydajność spawania: Ze względu na niską zawartość węgla te płaskie pręty stalowe walcowane na gorąco nadają się do spawania łukowego i spawania w osłonie gazu; dają mocne spoiny, które są odporne na pękanie.

3. Tłoczenie/dziurkowanie: Łatwe dziurkowanie i cięcie; niska trudność przetwarzania; nadaje się do masowej produkcji małych części o nieregularnych kształtach.

4. Przewodność elektryczna: Czysta stal węglowa zapewnia dobrą przewodność elektryczną i jest standardowym materiałem do projektów ochrony odgromowej i uziemień.

VI. Parametry obróbki antykorozyjnej

1. Stan podstawowy: „czarne” wykończenie walcowane na gorąco (łuska walcownicza); skłonny do rdzewienia; w przypadku stosowania na zewnątrz konieczne jest zabezpieczenie antykorozyjne.

2. Wspólne procesy antykorozyjne i specyfikacje referencyjne

o Cynkowanie ogniowe: Średnia grubość powłoki cynkowej ≥65μm; żywotność na zewnątrz 12–18 lat.

o Cynkowanie na zimno / Malowanie: Cynkowanie / grubość warstwy farby 20–40 μm; głównie do użytku w pomieszczeniach zamkniętych lub w suchych środowiskach.

o Czernienie / Pasywacja: Tylko zapobieganie rdzy (bez wykończenia dekoracyjnego); stosowany do wewnętrznych elementów mechanicznych.

VII. Metody połączenia

1. Podstawowy: Zgrzewanie zakładkowe, zgrzewanie doczołowe (standard dla konstrukcji stalowych i projektów uziemień).

2. Drugorzędne: skręcanie, nitowanie, mocowanie zatrzaskowe/zaciskowe.

VIII. Odpowiednie i nieodpowiednie zastosowania

Odpowiedni

Stężenia/wzmocnienia konstrukcji stalowej, listwy wykończeniowe krawędzi dachu/ściany, części osadzone, ochrona odgromowa/uziemienie, obejmy/wsporniki rurowe, krawędzie poręczy schodów, proste poręcze ochronne, drobne części mechaniczne.

Nieodpowiedni

Samodzielne główne belki lub kolumny nośne, elementy narażone na uderzenia przemienne o wysokiej częstotliwości, elementy nośne pod wysokim ciśnieniem.

Tabela wspólnych specyfikacji dla płaskich prętów stalowych walcowanych na gorąco do zastosowań budowlanych
