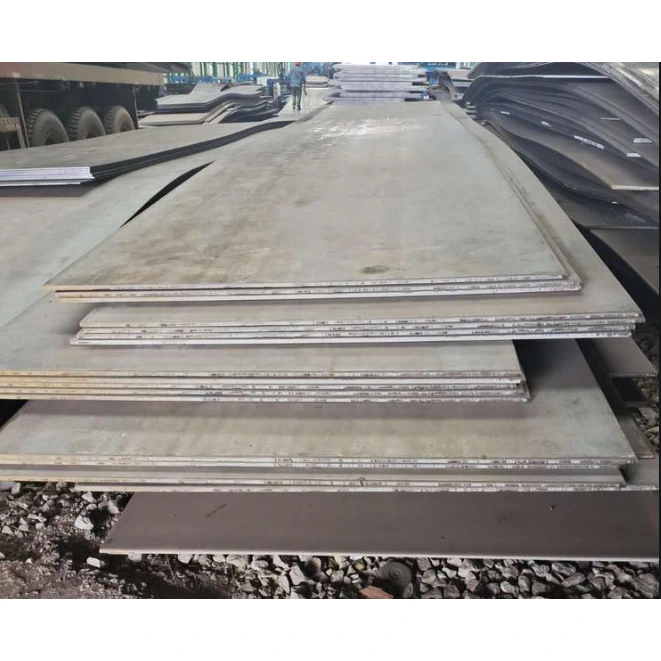

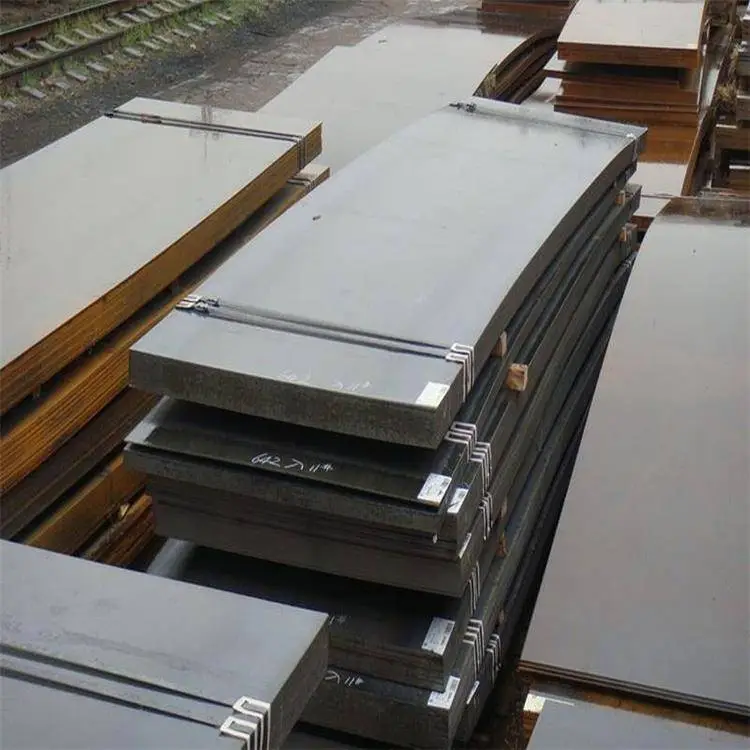

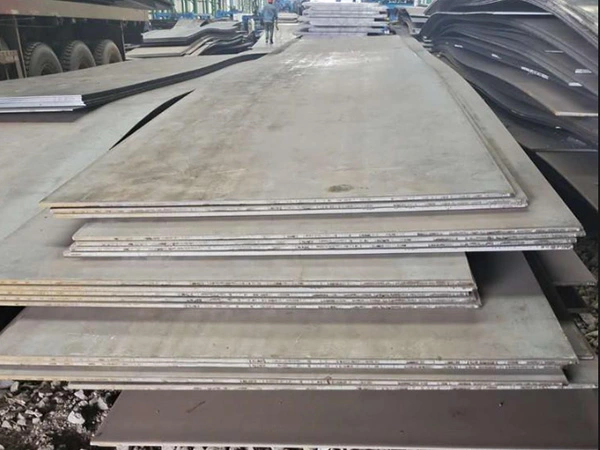

Płyty ze stali konstrukcyjnej walcowanej na gorąco

Walcowane na gorąco blachy stalowe konstrukcyjne są podstawowym surowcem do budowy konstrukcji stalowych, ciężkich maszyn, dróg i mostów komunalnych. Produkowane zgodnie z normami krajowymi GB/T 700-2006 i GB/T 1591-2018, dzielą się na blachy walcowane na gorąco, blachy walcowane na zimno, blachy średniogrube i blachy ryflowane antypoślizgowe. Dzięki zrównoważonym właściwościom mechanicznym i doskonałej wydajności podczas spawania, gięcia na zimno i wykrawania, zintegrowane płyty ze stali konstrukcyjnej zapewniają ciągłe przenoszenie siły bez przerw podczas łączenia, idealnie nadają się do podłoży nośnych o dużej powierzchni i łączących płyt łączących.

HAISHENG zapewnia pełny zakres specyfikacji grubości blach konstrukcyjnych walcowanych na gorąco, konfigurowalne cięcie części o specjalnych kształtach i płyt osadzonych, kompletne raporty z testów mechanicznych materiałów oraz obróbkę antykorozyjną, taką jak malowanie i cynkowanie ogniowe, aby spełnić wymagania dotyczące zamówień stali luzem na konstrukcje stalowe, maszyny i projekty komunalne w jednym miejscu.

1. Obowiązujące standardy produkcyjne

Stal konstrukcyjna węglowa GB/T 700-2006

GB/T 1591-2018 Niskostopowa stal konstrukcyjna o wysokiej wytrzymałości

GB/T 3274 Akceptacja wymiarów i kształtu grubych płyt konstrukcyjnych z węgla

2. Podstawowe cechy produktu

2.1 Charakterystyka materiałowa i mechaniczna

Dojrzałe serie materiałów węglowych i niskostopowych z głównymi gatunkami Q235B i Q355B osiągają zrównoważoną wytrzymałość, plastyczność i wytrzymałość, stabilne właściwości mechaniczne w temperaturze pokojowej, są w stanie wytrzymać obciążenia statyczne, obciążenia dynamiczne i pewne różnice temperatur.

Integralnie walcowane płyty charakteryzują się jednolitą teksturą wewnętrzną i ciągłym przenoszeniem siły, a także wyjątkową odpornością na ściskanie, zginanie i składanie w przypadku podłoży nośnych i obudowych o dużej powierzchni.

Do wyboru różne gatunki stali, od zwykłej wytrzymałości do wysokiej wytrzymałości, pasujące do różnych poziomów obciążenia, w tym lekkie obudowy, elementy nośne o dużej wytrzymałości i elementy przenoszące ciśnienie.

2.2 Różnice w kategoriach i procesach

Płyty walcowane na gorąco: dobra wytrzymałość, szeroki zakres grubości, niski koszt, odporność na wysoką temperaturę i doskonałe właściwości spawania na miejscu jako podstawowy materiał konstrukcyjny; pokryte zgorzeliną tlenkową i umiarkowaną precyzją wymiarową.

Płyty walcowane na zimno: Gładka powierzchnia, wąska tolerancja wymiarowa, wysoka płaskość i doskonała wydajność zginania do precyzyjnej obróbki, tłoczenia i elementów dekoracyjnych; cienka grubość i słabsza odporność na wysoką temperaturę niż płyty walcowane na gorąco.

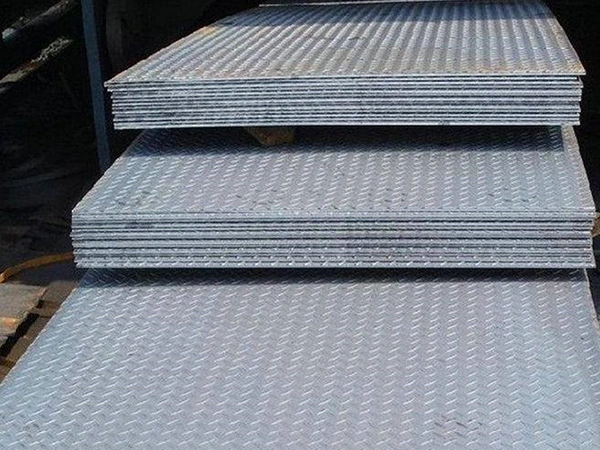

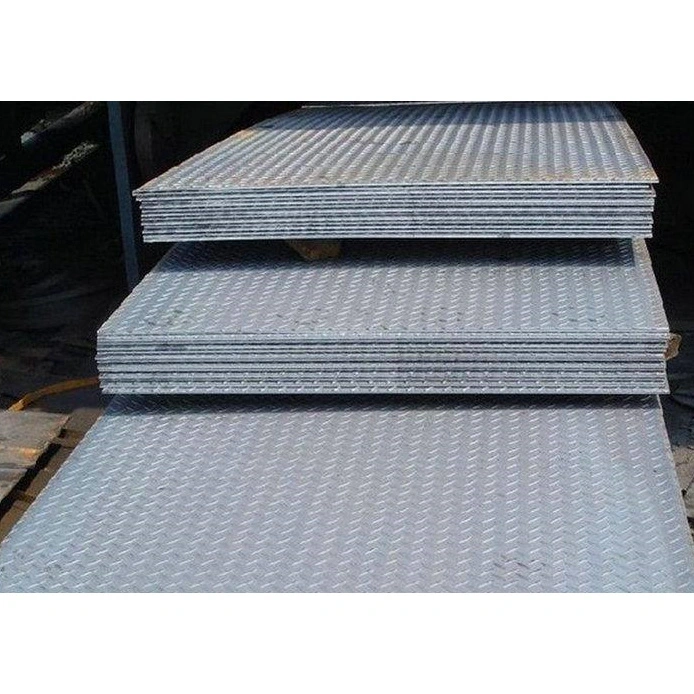

Pochodne odmiany funkcjonalne: Płyty w kratkę są antypoślizgowe i odporne na zużycie w przypadku chodników i platform; płyty średniej grubości przeznaczone są do dużych elementów poddawanych dużym obciążeniom; Płyty cięte i oryginalne płyty cewkowe umożliwiają elastyczne cięcie przy wysokim wykorzystaniu materiału.

2.3 Zalety obróbki i montażu

Kompleksowa wydajność obróbki obejmuje cięcie, gięcie, wykrawanie, walcowanie, spawanie, polerowanie i powlekanie, kompatybilne ze wszystkimi procesami wytwarzania konstrukcji stalowych.

Płaskie płyty umożliwiają łatwe łączenie, zakładkowanie i łączenie doczołowe, płynnie dopasowując się do profili stalowych, rur i elementów złącznych w przypadku skomplikowanych połączeń.

Elastyczne rozmiary pozwalają na cięcie całych płyt na kawałki o specjalnych kształtach, małe płyty i części osadzone z dużą uniwersalnością.

2.4 Możliwość dostosowania do środowiska

Stal bazowa ma przyzwoitą odporność na warunki atmosferyczne; po odrdzewieniu, malowaniu lub cynkowaniu ogniowym i obróbce antykorozyjnej, można go stosować wewnątrz, na zewnątrz i w wilgotnym środowisku w celu długotrwałego użytkowania.

Szeroki zakres temperatur: Zwykłe płyty ze stali węglowej pracują normalnie w zakresie od -20 ℃ do 350 ℃; specjalne gatunki stali spełniają warunki pracy w niskich i wysokich temperaturach.

2.5 Korzyści i ograniczenia kosztowe

Wystarczające dostawy surowców, kompletne specyfikacje i masowa produkcja zmniejszają koszty jednostkowe, zapewniając wysoką kompleksową wydajność kosztową jako najbardziej podstawowa stal ogólna na konstrukcje stalowe.

Cienkie płyty wykazują słabą odporność na lokalne uderzenia i wgniecenia; wyjątkowo grube płyty przenoszą duży ciężar własny i zwiększają całkowite obciążenie konstrukcyjne.

Nieosłonięte płyty są podatne na rdzę w narażonych warunkach i muszą zostać poddane obróbce antykorozyjnej; wymagana jest ścisła kontrola parametrów w przypadku gięcia na zimno i tłoczenia płyt o wysokiej wytrzymałości, aby uniknąć pękania.

3. Zakres zastosowania walcowanych na gorąco blach stalowych konstrukcyjnych

3.1 Główne zastosowania

Inżynieria konstrukcji stalowych budynków: płyty podłogowe, panele dachowe, panele ścienne i płyty podestów; usztywnienia, płyty działowe, płyty czołowe, płyty łączące i osadzone płyty stalowe do słupów i belek stalowych, materiały rdzeniowe do głównych połączeń nośnych i złącznych.

Produkcja sprzętu i maszyn: Obudowy urządzeń, podstawy, ramy, osłony, silosy, płyty nośne form i wykładziny odporne na zużycie do maszyn budowlanych.

Platformy ogrodzeniowe i chodnikowe: Płyty ryflowane do chodników warsztatowych, stopni schodów i pokryw rowów; płyty zwykłe do obudów fabrycznych i przegród działowych.

Zbiorniki ciśnieniowe i akcesoria do rur: atmosferyczne zbiorniki magazynujące, zbiorniki na wodę, głowice rur, wsporniki rur i płyty wzmacniające cylindry do elementów przenoszących obciążenia inne niż wysokie ciśnienie.

Inżynieria komunalna i mostowa: pomocnicze płyty nośne mostów, płyty zabezpieczające drogi, ogrodzenia miejskie, płyty podstawy pokryw włazów, płyty umocnień rzecznych i elementy infrastruktury komunikacyjnej.

Sprzęt i obróbka niestandardowa: Cięcie na specjalne kształty części zamykających krawędzie, płyty zatrzymujące wodę, płyty wzmacniające i tymczasowe płyty wsporcze dla różnych niestandardowych części zamiennych.

3.2 Dopasowanie zastosowań według kategorii produktu

Walcowane na gorąco blachy średniej grubości: Głównie grube blachy do ciężkich elementów stalowych, baz urządzeń, mostów, zbiorników magazynowych i dużych paneli nośnych.

Walcowane na gorąco blachy cięte: Regularne cienkie i średnie grubości o wysokiej wydajności kosztowej, szeroko stosowane w fabrycznych belkach, kolumnach i obudowach o największym zużyciu inżynieryjnym.

Cienkie płyty walcowane na zimno: Gładka, precyzyjna powierzchnia do precyzyjnego tłoczenia, paneli dekoracyjnych, szaf elektrycznych i lekkich powłok zewnętrznych.

Blachy stalowe w kratkę: Znakomite właściwości antypoślizgowe, przeznaczone do platform dla pieszych, stopni schodów i desek podłogowych pojazdów.

3.3 Proste wskazówki dotyczące wyboru

Należy nadać priorytet blachom walcowanym na gorąco do zastosowań nośnych, spawalniczych i pracy na świeżym powietrzu;

Wybierz blachy walcowane na zimno ze względu na wymagania dotyczące wyglądu, precyzyjnego tłoczenia i dekoracji wnętrz;

Zastosuj płyty szachulcowe do przejść dla pieszych i obszarów antypoślizgowych.

4. Pełny zakres parametrów wydajności

4.1 Główne gatunki i właściwości mechaniczne w temperaturze pokojowej

4.2 Ogólne stałe fizyczne

Gęstość: 7,85 g/cm3

Moduł sprężystości: 2,06×10⁵ MPa

Współczynnik Poissona: 0,3

Przewodność cieplna: 45 W/(m·K)

4.3 Klasyfikacja grubości i wymiary standardowe

Branżowa klasyfikacja grubości

Cienka blacha: 0,5 ~ 3,0 mm (walcowana na zimno / walcowana na gorąco)

Średnia płyta: 3,0 ~ 14,0 mm

Gruba płyta: 14,0 ~ 60,0 mm

Blacha bardzo gruba: >60 mm (ciężkie konstrukcje stalowe, podstawy sprzętowe)

Standardowe stałe rozmiary

Typowe szerokości: 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

Typowe długości: 2000mm, 2440mm, 6000mm, 12000mm

Tolerancja: Grubość ± 0,3 ~ ± 10%; Długość i szerokość ± 5 mm

Główne kategorie i zakres grubości

Płyta cięta na gorąco: 2,0 ~ 12 mm, największe zużycie w projektach budowlanych

Oryginalna płyta walcowana na gorąco: 12 ~ 60 mm, do dużych obciążeń, mostów, zbiorników magazynowych

Blacha stalowa walcowana na zimno: 0,5 ~ 3,0 mm, gładka, precyzyjna powierzchnia

Blacha stalowa w kratkę: 3,0 ~ 8,0 mm (wzór antypoślizgowy soczewkowy / rombowy)

4.4 Wydajność obróbki

Właściwość gięcia na zimno: Q235 i Q355 obsługują gięcie na zimno pod kątem 180° przy średnicy trzpienia ≤ 2-krotności grubości blachy, bez pęknięć i rozwarstwień w pozycjach zginania.

Właściwość spawania: Niski odpowiednik węgla zapewnia doskonałą spawalność, kompatybilną z ręcznym spawaniem łukowym i spawaniem w osłonie gazu bez skomplikowanego podgrzewania wstępnego.

Tłoczenie i gięcie: Arkusze walcowane na zimno zapewniają optymalną wydajność tłoczenia; W przypadku grubych blach nie zaleca się gięcia pod dużym kątem.

Temperatura pracy: Ogólne zakresy płyt ze stali węglowej od -20 ℃ do 350 ℃; Gatunki Q355D/E do projektów niskotemperaturowych z minimalną odpornością na ultraniskie temperatury.

4.5 Sekcja referencyjna Parametry mechaniczne

Wskaźnik przekroju przy zginaniu rośnie wykładniczo wraz ze wzrostem grubości blachy

Wytrzymałość na ścinanie wynosi 0,5 ~ 0,6 razy granica plastyczności

Cienkie płyty są podatne na lokalną niestabilność pod wpływem ściskania, podczas gdy grube płyty zachowują stabilną odporność na ściskanie

4.6 Jakość powierzchni i zabezpieczenie antykorozyjne

Stan powierzchni dostawy: Walcowana na gorąco ze zgorzeliną tlenkową, gładka powierzchnia walcowana na zimno, trawiona, śrutowana, piaskowana

Rozwiązania antykorozyjne

Farba / podkład epoksydowy: Do zwykłych zastosowań wewnętrznych

Cynkowanie ogniowe: Grubość powłoki cynkowej 60 ~ 120 μm do długotrwałej pracy na zewnątrz

Śrutowanie + powłoka antykorozyjna: Standardowy proces dla projektów konstrukcji stalowych

Standard akceptacji powierzchni: Bez pęknięć, fałd, blizn, rozwarstwień i silnej rdzy.

4.7 Przewodnik wyboru aplikacji

✅ Odpowiednie scenariusze Stalowe usztywnienia belek i kolumn, płyty działowe, osadzone płyty stalowe, płyty podstawy podłogi, podstawy sprzętu, płyty platform, stopnie schodów, płyty obudowy, płyty pomocnicze mostu, atmosferyczne zbiorniki magazynujące, ramy mechaniczne.

❌ Nieodpowiednie scenariusze Wewnętrzne ściany zbiorników wysokociśnieniowych, rurociągi wysokotemperaturowe i wysokociśnieniowe, media silnie korozyjne (wymagana specjalna stal zbiornikowa lub stal nierdzewna).

Zasady szybkiego wyboru

Zwykłe fabryki, obudowy i drobne okucia: płyta walcowana na gorąco Q235B

Belki o dużym obciążeniu i grube płyty, mosty: Q355B średnie i grube blachy

Dekoracja i tłoczenie wyglądu, korpusy szafek: cienka blacha walcowana na zimno

Chodniki, platformy operacyjne i schody: Płyta ryflowana antypoślizgowa

5. Wspólne tabele specyfikacji walcowanych na gorąco blach stalowych konstrukcyjnych

5.1 Zwykła blacha stalowa walcowana na gorąco (płyta cięta / płyta oryginalna, Q235B/Q355B)

Standardowa szerokość × długość rozmiary: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Cienka płyta 2,0 ~ 3,0 mm (obudowa, przycięcie krawędzi, łączenie cienkich płyt)

Średnia płyta 4,0 ~ 10 mm (największe zużycie inżynierii, usztywnienia i osadzone płyty)

Gruba płyta 12~60mm (Ciężkie konstrukcje stalowe, mosty, podstawy sprzętu)

5.2 Blacha stalowa walcowana na zimno (0,5 ~ 3,0 mm, gładka powierzchnia o wysokiej precyzji)

Standardowy rozmiar arkusza: 1000×2000, 1220×2440, 1500×3000 Typowa grubość: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Zastosowanie rdzenia: Obudowy szaf elektrycznych, części tłoczone, panele dekoracyjne, precyzyjny sprzęt, lekkie obudowy zewnętrzne Cecha: Wysoka dokładność wymiarowa, powierzchnia wolna od tlenków, nie nadaje się do wysokich temperatura i warunki pracy pod dużym obciążeniem.

5.3 Blacha stalowa antypoślizgowa w kratkę (wzór soczewkowy / rombowy, dedykowana do podestów stalowych)

Rozmiar standardowy: 1500×6000, 1800×6000 Grubość płyty podstawy: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Chodniki warsztatowe, proste podesty, stopnie schodów

5,0/6,0/8,0 mm: platformy o dużej wytrzymałości, płyty podłogowe samochodów ciężarowych, chodniki przemysłowe

5.4 Zasady doboru rozmiaru i materiału

Preferowana szerokość: 1500mm (najczęściej, niski odpad po cięciu), 1800mm, 2000mm

Preferowana długość: 6000mm (budownictwo ogólne), 12000mm (długie elementy, zastosowanie całej płyty)

Norma doboru materiału

Zwykła fabryka, obudowa, części osadzone, płyty łączące: Q235B

Belki o dużej wytrzymałości, grube płyty, mosty, duże konstrukcje stalowe: Q355B

Rozróżnienie między płytą ciętą a płytą oryginalną

Płyta cięta: 2–12 mm, niski koszt, średnia płaskość, pierwszy wybór do konstrukcji stalowych cywilnych i zwykłych

Oryginalna płyta: grubość powyżej 12 mm, jednolita struktura wewnętrzna, stabilne właściwości mechaniczne, obowiązkowe w przypadku dużych obciążeń i projektów mostowych

5.5 Ogólny wzór na obliczenie masy

Waga na metr kwadratowy (kg/㎡) = Grubość (mm) × 7,85

Całkowita masa pojedynczej płyty = długość (m) × szerokość (m) × grubość (mm) × 7,85

6. Zalety dostaw fabrycznych HAISHENG

Bezpośrednie dostawy z oryginalnego magazynu fabrycznego: Własny warsztat do cięcia blach z pełnymi specyfikacjami blach średniej grubości walcowanych na gorąco, walcowanych na zimno i kratkowanych, dostępnych w magazynie, bez marży pośredników, oczywista przewaga kosztowa dla dużych zagranicznych projektów inżynieryjnych.

Stabilna i szybka dostawa: Płyty o regularnej grubości i szerokości są w pełni zaopatrzone przez cały rok, co pozwala na dostawę partii i pilne cięcie specjalnych płyt osadzonych i usztywnień, aby dotrzymać napiętych harmonogramów budowy.

Możliwość śledzenia kontroli jakości w całym procesie: ponowna kontrola mechaniczna surowców przed magazynowaniem, pobieranie próbek podczas walcowania oraz pełna kontrola wizualna gotowego rozmiaru i wyglądu. Do każdej partii dołączony jest pełny certyfikat materiałowy, raporty z testów rozciągania i udarności, potwierdzające kontrolę próbek na miejscu przez stronę trzecią w celu sprawnej akceptacji projektu za granicą.

Kompleksowe usługi wspierające przetwarzanie: cięcie CNC, gięcie, wykrawanie, wycinanie rowków i cynkowanie ogniowe, dostępna prefabrykacja antykorozyjna, dopasowana do belek dwuteowych, dwuteowych, ceowników i śrub o wysokiej wytrzymałości do zintegrowanych opakowań eksportowych.

Standardowe opakowanie eksportowe: Blachy stalowe pokryte folią i owinięte taśmami stalowymi, wzmocnione drewnianymi paletami w celu zapobiegania wilgoci i rdzy, kompletne certyfikaty chińskie i angielskie oraz raporty materiałowe do odprawy celnej i akceptacji na miejscu.

7. Często zadawane pytania

P: Czy powinniśmy wybrać płyty Q235B lub Q355B do wewnętrznych obudów fabrycznych?

Odp.: Ekonomiczny Q235B do lekkich obudów i małych części osadzonych; średniogrube płyty Q355B o wysokiej wytrzymałości do ciężkich płyt końcowych belek, podstaw urządzeń i elementów nośnych mostów.

P: Która obróbka antykorozyjna zapewnia dłuższą żywotność płyt stosowanych w przybrzeżnych projektach na świeżym powietrzu?

Odp.: Cynkowanie ogniowe całej blachy jest priorytetem w przypadku długotrwałych środowisk narażonych na działanie mgły solnej; piaskowanie plus dwie warstwy epoksydowego podkładu antykorozyjnego w przypadku krótkotrwałych wilgotnych pomieszczeń.

P: Jak odróżnić blachy cięte od blach oryginalnych, które wybrać do projektów o dużym obciążeniu?

Odp.: Płyty cienkie i średnie o grubości 2–12 mm to płyty cięte o niższej cenie; płyty powyżej 12mm to oryginalne walcowane blachy o jednolitej wewnętrznej strukturze metalograficznej i stabilnych parametrach użytkowych, obowiązkowe w przypadku mostów i baz ciężkiego sprzętu.

P: Czy grubość wzoru w podwyższoną szachownicę liczy się jako grubość obliczeniowa nośności?

Odp.: Do obliczeń projektu konstrukcyjnego przyjmuje się tylko grubość blachy podstawy, występy antypoślizgowe są wyłączone z grubości nośnej, wybieraj płyty według grubości podstawy zgodnie z wymaganiami dotyczącymi obciążenia.

P: Czy płyty walcowane na zimno mogą być stosowane do podstaw nośnych urządzeń?

Odp.: Niezalecane. Blachy walcowane na zimno charakteryzują się małą grubością i słabą odpornością na wysokie temperatury; Walcowane na gorąco blachy o średniej grubości są powszechnie stosowane w przypadku podstaw o dużym obciążeniu i spawanych elementów przenoszących siłę.
