Stalowy system rynnowy dla budynków

System rynien dachowych stalowych dla budynków składa się z rynien drenażowych umieszczonych na okapach, które zbierają wodę deszczową z kolorowych paneli stalowych dachu i kierują ją na zewnątrz rurami spustowymi. Stanowią istotne elementy systemów odwadniających w zakładach przemysłu lekkiej stali, ramach przestrzennych i dachach siatkowych. Dostępne typy obejmują rynny stalowe malowane fabrycznie, rynny ze stali nierdzewnej i rynny formowane na miejscu z blachy stalowej ocynkowanej; są mocowane do drugorzędnych płatwi okapowych lub stalowych belek wspornikowych.

Przegląd konfiguracji systemu

1. Główny korpus rynny

1) Rynna stalowa malowana kolorowo: wykorzystuje ten sam materiał bazowy pokryty stopem Al-Zn (AZ150/AZ275) co dach; grubość 0,6–1,0 mm; standardowe szerokości otwarcia 200/250/300mm; główny wybór dla śródlądowych zakładów przemysłowych.

2) Rynna ze stali nierdzewnej 304: grubość 0,7–1,2 mm; przeznaczone do obszarów przybrzeżnych i środowisk narażonych na ryzyko korozji chemicznej.

3) Rynna ze stali ocynkowanej formowana na miejscu: blacha ocynkowana ogniowo o grubości 1,2–2,0 mm gięta na miejscu; nadaje się do ram przestrzennych o dużej rozpiętości i bardzo długich okapów.

2. Elementy nośne i mocujące

Wsporniki rynnowe (płaskownik ocynkowany ogniowo lub kątownik): rozmieszczone w odstępach 600–800 mm; mocowane do płatwi wspornikowych o przekroju C;

Płatwie krawędziowe okapów i belki wspornikowe: Przenoszą obciążenie rynny.

3. Akcesoria do połączeń i hydroizolacji

Zaślepki i zaślepki (do uszczelniania końców rynien);

Butylowa wodoodporna taśma uszczelniająca, uszczelniacz strukturalny odporny na warunki atmosferyczne i nity zrywalne;

Szczeliny dylatacyjne: Instalowane co około 12 metrów w przypadku bardzo długich rynien, aby uwzględnić rozszerzalność i kurczenie termiczne.

4. Elementy systemu rury spustowej

1) Zbiornik na wodę deszczową: Przyspawany lub mocowany zatrzaskowo do dna rynny w celu odprowadzania wody deszczowej;

2) Rura spustowa: rura PVC / rura stalowa ocynkowana / rura stalowa okrągła malowana kolorowo (średnice φ110, φ160);

3) Obejmy rurowe, kolanka, kosze zbiorcze i kolanka wylotowe na poziomie gruntu.

5. Akcesoria do wykończenia krawędzi dachu

Obróbka okapowa, listwa wieńca rynien, listwa przedłużająca panel dachowy (izolacja wodna) i obróbka szczytowa; zapobiegają one cofaniu się wody deszczowej pod okapem.

6. Materiały pomocnicze

Izolacja (nakładana na zewnątrz rynien w zimnych regionach, aby zapobiec zamarzaniu) i taśma paroizolacyjna.

Typowe schematy konfiguracji

1. Standardowa fabryka śródlądowa: rynna stalowa malowana kolorowo AZ150 + ocynkowane wsporniki + rura spustowa PVC110 + uszczelniacz butylowy

2. Deszczowa fabryka nad rzeką: rynna stalowa malowana kolorowo AZ275 (wysoka powłoka cynkowa) + okucia ocynkowane + dodatkowe dylatacje

3. Dach szkieletowy zakładów przybrzeżnych/chemicznych: rynna ze stali nierdzewnej 304 + system rury spustowej ze stali nierdzewnej + izolacja zewnętrzna chroniąca przed zamarzaniem

Konfiguracja antykorozyjna

1. System rynn dachowych ze stali malowanej kolorowo dla budynków: AZ150 dla obszarów śródlądowych, AZ275 dla obszarów przybrzeżnych;

2. Stal nierdzewna: klasa 304; wsporniki są jednolicie ocynkowane ogniowo (grubość powłoki ≥80μm).

Jakie są podstawowe zalety?

I. Lekki; nie zwiększa obciążenia głównej konstrukcji stalowej

Rynny ze stali malowanej lub stali nierdzewnej są wykonane z cienkiego materiału i ważą znacznie mniej niż rynny okapowe odlewane na miejscu. Można je mocować bezpośrednio do płatwi okapowych, bez konieczności stosowania większych słupów stalowych lub belek pierścieniowych, co pozwala zaoszczędzić na kosztach głównej konstrukcji stalowej. Nadają się do różnych stalowych systemów dachowych o dużej rozpiętości, w tym do sztywnych ram portalowych, ram przestrzennych i powłok siatkowych.

II. Szybka budowa, suchy montaż i krótki czas trwania projektu

Fabrycznie wykończone segmenty rynien są montowane na miejscu za pomocą nitów i uszczelnionych połączeń, co eliminuje mokre procesy, takie jak szalunki, odlewanie i tynkowanie. Szybki, segmentowy montaż bardzo długich okapów znacznie skraca fazę wykończenia dachu, natomiast rynny betonowe wymagają długiego okresu dojrzewania i są w dużym stopniu zależne od pogody.

III. Doskonała szczelność wodoszczelna i niskie ryzyko wycieku

1. Panele formowane są poprzez zintegrowane gięcie, zapewniające brak szwów w korpusie panelu; złącza posiadają potrójny system hydroizolacji: butylową taśmę uszczelniającą, uszczelniacz odporny na warunki atmosferyczne i nity.

2. Zintegrowane złącza dylatacyjne kompensują rozszerzalność i kurczenie termiczne, zapobiegając pęknięciom i nieszczelnościom długich rynien spowodowanym naprężeniami termicznymi; Rynny betonowe są podatne na pękanie, uszkodzenie połączeń i późniejsze wycieki.

IV. Elastyczna klasyfikacja materiałów; odporność na warunki atmosferyczne i korozję, dostosowana do różnych środowisk

Wewnątrzlądowe: stal kolorowa AZ150 Al-Zn; Deszczowe obszary nadrzeczne: AZ275 (wysoka powłoka cynkowa);

Strefy przybrzeżne/chemiczne: stal nierdzewna 304. Materiały są dostosowane do warunków suchych, deszczowych i mgły solnej, zapewniając trwałość użytkową od 8 do 25 lat.

V. Wysoka zdolność adaptacji projektu; nadaje się do nieregularnych okapów

Niestandardowe gięcie pozwala na zakrzywione skorupy siatkowe, okapy w kształcie wachlarza i szczyty o zmiennej szerokości, łatwo uzupełniające okrągłe lub nieregularne dachy; i odwrotnie, konstruowanie nieregularnych rynien betonowych jest kosztowne i trudne.

VI. Prosta konserwacja po instalacji

Zlokalizowane nieszczelności można naprawić poprzez wymianę pojedynczego segmentu rynny i ponowne uszczelnienie; otwierana konstrukcja pozwala na łatwe usunięcie nagromadzonych zanieczyszczeń; materiał stalowy nadaje się do recyklingu, można go zdemontować i ponownie wykorzystać podczas renowacji obiektu.

VII. Gładki drenaż; gładkie ścianki wewnętrzne zapobiegają gromadzeniu się osadów

Formowanie na zimno zapewnia gładkie, płaskie ściany wewnętrzne, które są odporne na gromadzenie się błota i brudu; szybki przepływ wody deszczowej i doskonała wydajność drenażu podczas silnych burz (w porównaniu do nierównych kanałów betonowych) zmniejszają ryzyko przelewania się i cofania wody na dach.

VIII. Kontrolowane koszty

Całkowity koszt standardowych stalowych systemów rynnowych jest niższy niż w przypadku rynien betonowych odlewanych na miejscu, co zapewnia jeszcze większe korzyści ekonomiczne w przypadku bardzo długich dachów z ramami przestrzennymi o dużej rozpiętości.

Jakie są najważniejsze wyróżniki?

I. Lekka konstrukcja kompatybilna z konstrukcjami stalowymi

Rynny cienkościenne ze stali kolorowej lub stali nierdzewnej są niezwykle lekkie; można je podwieszać wyłącznie za pomocą płatwi okapowych lub wsporników, bez konieczności stosowania większych stalowych słupów lub fundamentów. Są preferowanym wyborem w przypadku ram przestrzennych, powłok siatkowych i dachów z lekkiej stali o dużej rozpiętości. Natomiast rynny betonowe nakładają duże obciążenia własne i wymagają dodatkowych betonowych belek wieńcowych, co znacznie zwiększa koszty budowy cywilnej.

II. Montaż na sucho i szybka instalacja

Rynny są produkowane fabrycznie na określone długości i montowane na miejscu przy użyciu nitów zrywalnych i szczeliwa, co eliminuje potrzebę szalowania, zalewania, tynkowania lub utwardzania. Montaż okapów w budynkach fabrycznych o powierzchni dziesiątek tysięcy metrów kwadratowych można wykonać w ciągu zaledwie kilku dni. Rynny betonowe podlegają ograniczeniom temperaturowym i pogodowym (deszcz/śnieg) i wymagają długich okresów dojrzewania, co powoduje znaczne różnice w harmonogramie budowy.

III. Wysoka wodoodporność i odporność na rozszerzalność/kurczenie termiczne

1. Rynny posiadają bezszwowe, integralnie wygięte korpusy, posiadające połączenia jedynie pomiędzy sekcjami. W systemach wykorzystuje się taśmę butylową, uszczelniacz odporny na warunki atmosferyczne i złącza dylatacyjne, aby wyeliminować ryzyko pękania na skutek rozszerzalności i kurczenia się pod wpływem ciepła.

2. Rynny betonowe są podatne na pękanie, wycieki i uszkodzenia połączeń z powodu rozszerzalności cieplnej, kurczenia się i osiadania. Rynny PCV stają się łamliwe i pękają w niskich temperaturach, natomiast w wysokich temperaturach odkształcają się i zwiotczają.

IV. Klasyfikacja materiału pod kątem odporności na korozję specyficznej dla regionu

Dostępne są opcje od stali powlekanej Al-Zn AZ150 (w głębi lądu) i stali powlekanej o wysokiej zawartości cynku AZ275 (obszary deszczowe) po stal nierdzewną 304 (strefy przybrzeżne/chemiczne), oferując trwałość użytkową od 5 do 25 lat. Alternatywy, takie jak rynny ceglane, są podatne na wykwity i starzenie się, beton łatwo się kruszy, a standardowe PCV ulega degradacji pod wpływem promieni UV.

V. Wysoka odkształcalność dachów o nieregularności

Gięcie na miejscu umożliwia dostosowanie w celu dopasowania do zakrzywionych okapów (powłok siatkowych), szczytów w kształcie wachlarza i okapów o zmiennym przekroju. Konstruowanie nieregularnych rynien z betonu lub cegły jest skomplikowane i kosztowne.

VI. Gładkie ściany wewnętrzne zapewniające efektywny drenaż

Formowanie na zimno zapewnia gładkie ściany wewnętrzne, które są odporne na gromadzenie się osadów, zapewniając niezakłócony drenaż podczas ulewnych opadów i zmniejszając ryzyko cofania się wody na dach. Rynny betonowe i ceglane mają szorstkie wnętrza, które zatrzymują osady, przez co są bardzo podatne na zatykanie i przelewanie.

VII. Zalety w konserwacji i demontażu

Zlokalizowane wycieki wymagają jedynie demontażu określonej sekcji w celu ponownego uszczelnienia i naprawy; w przypadku renowacji fabryk system można całkowicie zdemontować i ponownie wykorzystać, a materiał stalowy można poddać recyklingowi w celu uzyskania wartości. Natomiast uszkodzone rynny betonowe lub ceglane należy rozebrać i odbudować, co powoduje powstawanie znacznych ilości odpadów budowlanych, których nie można ponownie wykorzystać.

VIII. Wyjątkowa efektywność kosztowa

Całkowity koszt stalowego systemu rynnowego dla budynków jest niższy niż w przypadku rynien betonowych odlewanych na miejscu; oferuje ogromną przewagę kosztową w porównaniu z rynnami ze stali nierdzewnej i niestandardowymi kanałami kamiennymi.

Standardowy proces produkcyjny

I. Kontrola surowców

1. System rynn dachowych ze stali malowanej kolorowo dla budynków: zwoje powlekane Al-Zn AZ150/AZ275, grubość 0,6–1,0 mm;

2. Stal nierdzewna: cewki ze stali nierdzewnej 304, 0,7–1,2 mm; sprawdzić grubość, powłokę i warstwę farby; upewnić się, że powierzchnie są wolne od zadrapań i korozji.

II. Rozwijanie i cięcie

Załaduj zwój stali na rozwijarkę → rozetnij wzdłużnie zgodnie z rozwiniętą szerokością rynny; usunąć wadliwy materiał z końców cewek.

III. Gięcie i formowanie

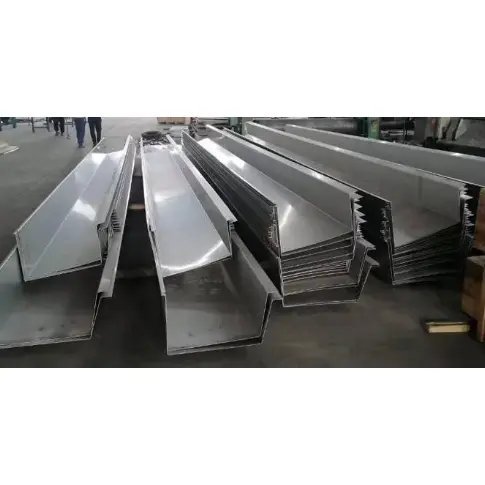

1. Wprowadź wąskie paski do giętarki CNC; zagiąć w standardowy profil rynny w kształcie U według rysunków (standardowe szerokości otworu: 200/250/300mm);

2. Formowane poprzez zintegrowane gięcie; korpus rynny nie posiada szwów pośrednich, a promienie naroży są gładkie.

IV. Wykonanie końcówek

Wytnij z tego samego surowca: wyginaj i formuj zaślepki, osłony dylatacji, płyty przyłączeniowe zbiornika na wodę deszczową i elementy obróbcze.

V. Wycinanie otworów

Wycinane CNC otwory na spusty wody deszczowej; podczas późniejszego montażu leja zasypowego należy upewnić się, że krawędzie są gładkie i wolne od zadziorów.

VI. Kontrola produktu gotowego

1. Zmierz szerokość, głębokość i wymiary otworu kanału;

2. Sprawdź powierzchnie lakierowane/stalowe pod kątem wgnieceń lub pęknięć; przerobić wszelkie niezgodne elementy.

VII. Opakowanie

Owiń poszczególne rynny folią ochronną → układaj na drewnianych paletach według kategorii; etykieta ze specyfikacjami, materiałem i długością; Zapakuj zaślepki i wsporniki oddzielnie w pudełka.

VIII. Przetwarzanie komponentów pomocniczych

1. Wsporniki rynnowe: Cięcie i gięcie płaskowników cynkowanych ogniowo lub kątowników stalowych;

2. Rury spustowe, kolanka i obejmy rurowe: Cięcie i obróbka na wymiar.

IX. Instalacja i montaż na miejscu

1. Przy okapie zamontować wsporniki ocynkowane w rozstawie 600–800mm;

2. Ułożyć sekcje rynien; na zakładkach nałożyć butylową taśmę uszczelniającą, zabezpieczyć nitami zrywalnymi i uszczelnić od zewnątrz uszczelniaczem odpornym na warunki atmosferyczne;

3. Zamontować kompensatory w przypadku bardzo długich odcinków; zamontować zbiorniki i rury spustowe na wodę deszczową;

4. Wsunąć panele dachowe do wewnętrznej strony rynny; zamontować obróbkę/wykończenie okapu, aby zapewnić wodoszczelność.

X. Kluczowe różnice w przetwarzaniu: stal powlekana organicznie a stal nierdzewna

Stal malowana organicznie: Brak obróbki antykorozyjnej po formowaniu; opiera się na fabrycznie nałożonej powłoce/wykończeniu lakierniczym;

Stal nierdzewna: podatna na zarysowania podczas zginania; folia ochronna stosowana podczas przetwarzania; Spawy na miejscu uszczelnione, aby zapobiec rdzy.

Podstawowe parametry wydajności

I. Parametry materiału podstawowego

1. Stalowy system rynnowy dla budynków (stal pokryta Al-Zn)

Powłoka: AZ150 g/m² (wewnętrzna); AZ275 g/m² (obszary przybrzeżne/obszary o dużych opadach deszczu)

Typowe grubości: 0,6, 0,7, 0,8, 1,0 mm

Rodzaj powłoki: PE/HDP/PVDF (zgodny ze standardami powłok paneli dachowych)

2. Rynna ze stali nierdzewnej 304 (zastosowania w przemyśle przybrzeżnym/chemicznym)

Materiał: 06Cr19Ni10 (304)

Typowe grubości: 0,7, 0,9, 1,0, 1,2 mm

II. Wymiary rynny (norma branżowa)

1. Szerokość górnego otworu: 200/250/300mm (najczęściej); rozmiary niestandardowe dostępne na zamówienie;

2. Głębokość rynny: 120–180 mm;

3. Standardowe długości fabryczne: 3m, 4m, 6m; bardzo długie sekcje montowane na miejscu.

III. Parametry komponentów pomocniczych

1. Wsporniki ocynkowane: stal Q235, cynkowana ogniowo; grubość 3,0–5,0 mm; rozstaw montażowy 600–800 mm;

2. Szczeliny dylatacyjne: Zwykle instalowane co 10–12 m; naddatek na rozciąganie ±25 mm;

3. System rur spustowych: Zbiorniki na wodę deszczową połączone z rurami spustowymi (średnice φ100, φ160; dostępne w wykonaniu z PCV, stali lakierowanej lub stali nierdzewnej).

IV. Parametry materiału uszczelniającego

1. Butylowa taśma uszczelniająca: szerokość 15/20 mm; odporność temperaturowa -40°C do 90°C;

2. Odporny na warunki atmosferyczne uszczelniacz silikonowy: do stosowania na zewnątrz; Odporny na promieniowanie UV i wodoodporny.

V. Obciążenie drenażowe i ciężar własny

1. Ciężar odniesienia: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Wydajność odpływu: rynna 250 mm (szerokość) × 150 mm (głębokość) ≈ 0,028 m³/m; wystarczająca do standardowego odprowadzania intensywnych opadów deszczu.

VI. Strefy ochrony antykorozyjnej

1. AZ150+PE: Suche budynki fabryczne w głębi lądu; żywotność 8–10 lat;

2. AZ275+HDP: Deszczowe obszary nadrzeczne; żywotność 12–18 lat;

3. Stal nierdzewna 304: Obszary przybrzeżne (mgła solna) i strefy zakładów chemicznych; żywotność ponad 20 lat.
